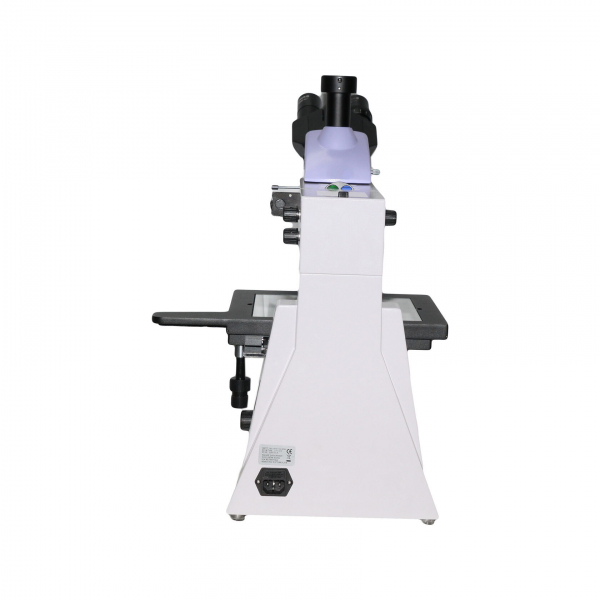

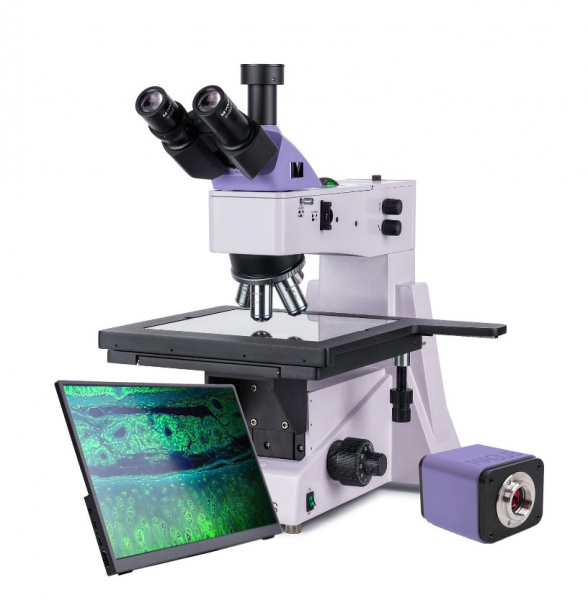

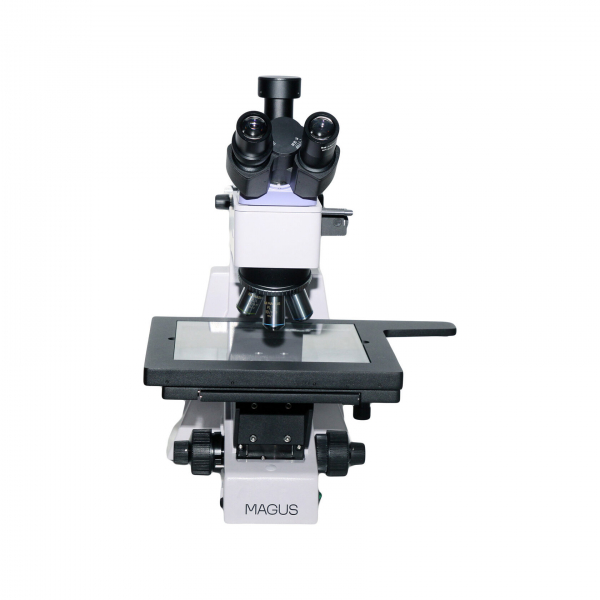

Микроскоп металлографический цифровой Magus Metal D650 LCD

С камерой и монитором. Увеличение: 50800х. Тринокулярная визуальная насадка, объективы-планахроматы, галогенный осветитель отраженного света 30 Вт, тонкая фокусировка с шагом 0,7 мкм, большой предметный столик

Микроскоп обеспечивает свободное размещение на предметном столике печатных плат, интегральных схем, фотошаблонов, изделий прецизионного формования и других крупных образцов для инспектирования их поверхности.
Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов.
Осветитель отраженного света предусматривает работу по методу светлого поля и простой поляризации.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Цифровая камера

Цифровая камера MAGUS CHD20 оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс). Она обладает высокой светочувствительностью, подходит для работы в свете люминесценции. Благодаря использованию мозаичных фильтров основных цветов R, G и B отсутствует смазывание и снижен темновой ток. Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Дополнительный интерфейс USB 2.0 предназначен для подключения камеры к компьютеру. Видеозапись ведется с частотой 60 или 50 кадров в секунду в зависимости от интерфейса подключения. Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.

Монитор

Монитор MAGUS MCD20 предназначен для создания системы визуализации микроскопа Magus. Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении Full HD. Диагональ экрана 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается. Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.

Визуальная насадка

Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.

Револьверное устройство

Револьвер на 5 объективов. Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.

Объективы

Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом поле.

Фокусировка

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки, с левой кольцо регулировки жесткости хода грубой фокусировки.
Тонкая фокусировка производится с шагом 0,7 мкм. Упрощается наводка на резкость на большом увеличении.

Предметный столик

Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. Инспекционный столик размером 280x270 мм с диапазоном перемещения 204 мм по обеим осям повышает удобство работы с протяженными и широкими объектами.

Источник света

В осветителе отраженного света стоит 30-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

Осветительная система отраженного света

Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров.

Аксессуары

Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.

Основные особенности

• Применяется для изучения непрозрачных объектов большой протяженности и ширины
• Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100
• Мощный 30-ваттный галогенный осветитель отраженного света для яркого естественного освещения
• Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света)
• Устройство простой поляризации для работы в отраженном свете
• Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
• Предметный столик большого размера с увеличенным ходом по обеим осям
• Тонкая фокусировка с шагом 0,7 мкм обеспечивает удобство наводки на резкость на большом увеличении
• Большой выбор дополнительных окуляров и объективов

Основные особенности камеры:

• Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейс USB 2.0
• Разрешение камеры 1920x1080 пикс оптимальный выбор для вывода изображения на Full HD монитор или телевизор
• 60 или 50 кадров в секунду в зависимости от интерфейса подключения для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Цветной CMOS-сенсор SONY Starvis Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Комплектация

• Цифровая камера MAGUS CHD20 (цифровая камера, кабель HDMI (1,5 м), кабель USB 2.0 (2 м), мышь USB, карта памяти SD 32 ГБ, сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Монитор MAGUS MCD20
• Штатив со встроенным источником электропитания, источником отраженного света, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
• Калибровочный слайд

Технические характеристики:

Конструкция микроскопа: прямой

Поле изображения: плоское

Методы исследования в отраженном свете: светлое поле, поляризованный свет

Увеличение микроскопа, крат: 50800 базовая комплектация (*опция: 501000/1250/1500/2000/2500)

Механическая длина тубуса: бесконечность ()

Визуальная насадка: тринокулярная

Тип визуальной насадки: Зидентопф

Угол наклона визуальной насадки: 30°

Межзрачковое расстояние, мм: 4875

Посадочный диаметр окуляров, мм: 30

Диоптрийная коррекция: ±5D на левом тубусе

Окуляры, крат/поле, мм: 10х/22, удаленный зрачок 10 мм (*опция: 10x/22 со шкалой, 12,5x/14, 15х/15, 20х/12, 25х/9)

Револьверное устройство: на 5 объективов

Тип коррекции объективов: планахроматы, рассчитанные на длину тубуса «бесконечность» (), парфокальная высота 45 мм

Объективы, метод контрастирования: светлое поле

Объективы, крат/апертура/рабочее расстояние, мм: PL L5x/0,12/26,1, PL L10x/0,25/20,2, PL L20x/0,40/8,80, PL L50x/0,70/3,68, PL L80x/0,80/1,25 (*опция: PL L40x/0,60/3,98, PL L60x/0,70/2,08, PL L100x/0,85/0,40 (сухой))

Предметный столик: 280x270 мм, двухкоординатный механический

Диапазон перемещения столика по осям X и Y, мм: 204/204

Механизм фокусировки: рукоятки грубой и тонкой фокусировки коаксиальные, расположены с двух сторон

Ход грубой фокусировки, мм: 30

Ход грубой фокусировки, мм/оборот: 13,1

Цена деления тонкой фокусировки, мкм: 0,7

Механизм регулировки жесткости грубой фокусировки: есть

Механизм блокировки грубой фокусировки: есть

Способ освещения: отраженный свет

Осветительная система отраженного света: встроенные полевая и апертурная диафрагмы, встроенный анализатор и съемный поляризатор; светофильтры: матовый, желтый, зеленый, синий

Источник отраженного света: галогенная лампа 12 В/30 Вт, с регулируемой яркостью

Источник питания, В/Гц: сеть переменного тока, 220±22/50

Диапазон рабочих температур, °C: 5 35

Диапазон рабочей влажности, %: 20 80

Технические характеристики камеры

Сенсор: SONY Starvis Exmor CMOS

Цветной/монохромный: цветной

Число мегапикселей 2

Максимальное разрешение, пикс: 1920х1080

Размер сенсора: 1/2" (7,2х4,05 мм)

Размер пикселя, мкм: 3,75x3,75

Автофокус: нет

Интерфейс: HDMI 1.4, USB 2.0

Поддерживаемые карты памяти: SD до 32 ГБ

Возможность подключения дополнительного оборудования: мышь (USB), флеш-накопитель (USB)

Светочувствительность: 1175 мВ при 1/30 с

Отношение сигнал/шум: 0,15 мВ при 1/30 с

Время выдержки: 0,04 мс1000 мс

Возможность записи видео: есть

Кадровая частота, кадров в секунду @ при разрешении, пикс: 60@1920х1080 (HDMI), 50@1920х1080 (USB)

Место установки: канал визуализации, окулярный тубус вместо окуляра

Формат изображения: *.jpg, *.tif

Формат видеороликов: *.h264/*.h265, *.mp4

Спектральный диапазон, нм: 380650 (с ИК-фильтром)

Тип затвора: ERS (электронный скользящий затвор)

Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, CD-ROM, монитор 19" и больше (при USB-подключении)

Программное обеспечение: HDMI: встроенное, USB: MAGUS View

Тип крепления: C-mount

Корпус: цельнолитой алюминиевый

Питание: сетевой адаптер 12 В/1 А

Особенности сетевого адаптера питания: вход: переменное напряжение 100240 В, 50/60 Гц; выход: постоянное напряжение 12 В/1 А

Диапазон рабочих температур, °С: 10... 50

Диапазон рабочей влажности, %: 30 80

Технические характеристики монитора

Тип матрицы: IPS

Диагональ экрана, дюйм: 13,3

Разрешение экрана, пикс: 1920x1080 (Full HD)

Соотношение сторон экрана: 16:9

Яркость, кд/мІ: 400

Количество отображаемых цветов: 16,7 млн

Контрастность: 1000:1

Угол обзора горизонталь/вертикаль, °: 178/178

Размер видимой области экрана (ШxВ), мм: 295x165

Шаг пикселя (ШxВ), мм: 0,154x0,154

Частота обновления экрана, Гц: 60

Тип подсветки матрицы: светодиодная (LED)

Срок службы светодиодов подсветки, ч: 50000

Интерфейс: HDMI

Диапазон рабочих температур, °С: 15... 55

Диапазон рабочей влажности, %: 10 90

Источник питания: переменный ток 110220 В, постоянный ток 512 В/1 А (Type-C)

Потребляемая мощность, Вт: 12 (максимум)
