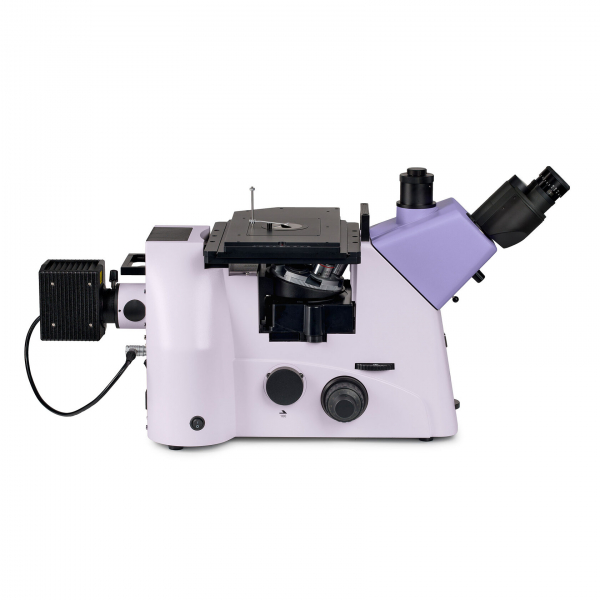

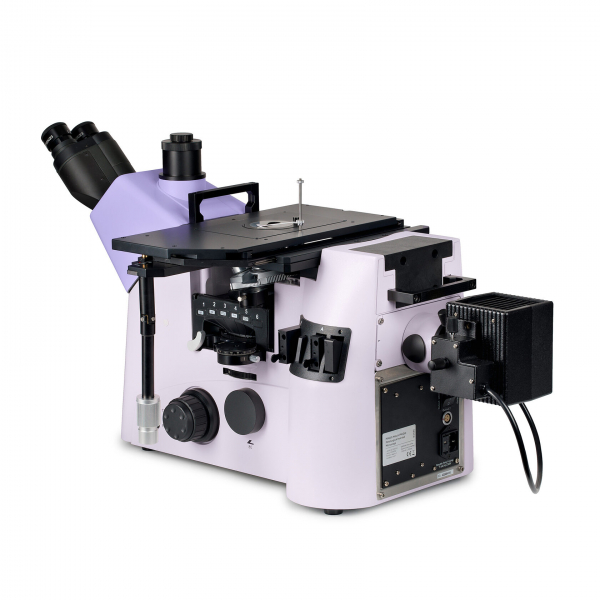

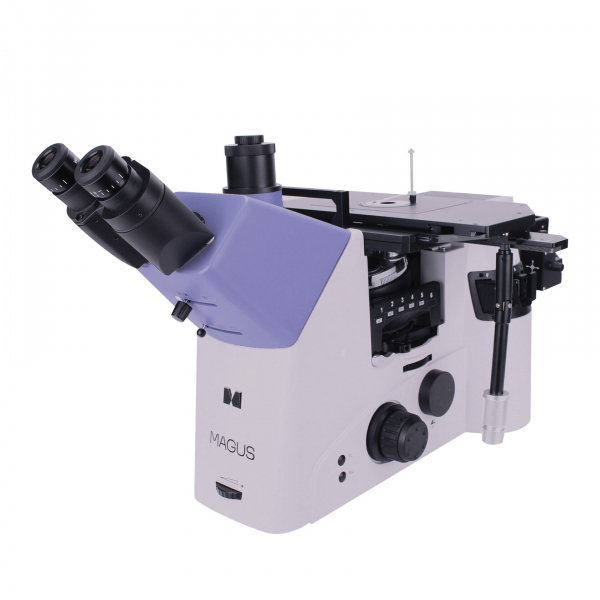

Микроскоп металлографический инвертированный MAGUS Metal V790 DIC

Микроскоп предназначен для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов.
Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу до 30 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью.
На этом микроскопе непрозрачные объекты исследуют в отраженном свете по методу светлого поля, темного поля, простой поляризации и дифференциально-интерференционного контраста.
ДИК это усовершенствованный метод поляризационного контраста. Метод повышает глубину резкости и четкость изображения, предоставляет дополнительную информацию о структуре объекта исследования, визуализирует цветом неровности на изучаемых поверхностях. Плоские поверхности окрашиваются одинаково, а поверхность даже с минимальными перепадами высоты будет неоднородной по цвету. Объект исследования выглядит рельефным.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Характеристики

Визуальная насадка
Тринокулярная визуальная насадка и оптикой, рассчитанной на бесконечность. Угол наклона 45° обеспечивает комфортные условия для работы исследователя сидя и стоя. Пользователь принимает естественную позу, усталость в течение рабочего дня не накапливается.
В визуальную насадку встроена линза Бертрана, ее ввод в оптический путь осуществляется при помощи регулятора на передней части насадки. С помощью линзы Бертрана проводятся коноскопические исследования.

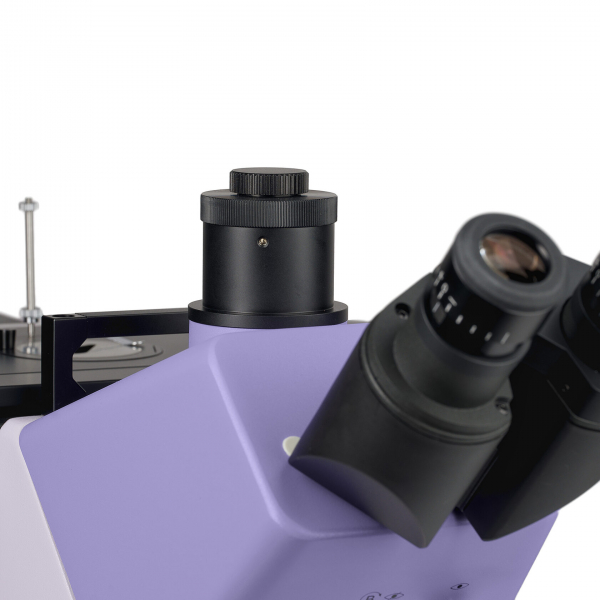

Цифровая камера устанавливается в вертикальный тубус визуальной насадки или в один из боковых портов визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 100/0, 50/50 или 0/100. Деление света на правом фотопорте 100/0 и 20/80; на левом 100/0 и 0/100.
В базовую комплектацию включены окуляры 10х/23 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

Револьверное устройство
Револьвер на 5 объективов установлен на штатив под столиком.
Метод дифференциально-интерференционного контраста реализуется при помощи ДИК-слайдеров: один используют с объективами малого увеличения, другой среднего и большого увеличения. ДИК-слайдер устанавливается в специальный слот револьверного устройства.

Турель для установки модулей контраста
Под револьвером объективов на штативе микроскопа расположена турель для установки модулей контраста. Можно установить 6 модулей. Поворот турели меняет режим наблюдений, переход от одного метода контраста к другому происходит быстро и без сложной настройки.

Переключатель с линзой дополнительного увеличения
Поворотным переключателем в оптический путь вводится основная линза 1х или линза дополнительного увеличения 1,5х. Увеличивающая линза повышает кратность микроскопа без приобретения и установки дополнительных аксессуаров. Переключатель расположен с правой стороны корпуса микроскопа под револьвером объективов.

Объективы
Объективы-полуапохроматы на бесконечность с увеличенным рабочим расстоянием работают по методу светлого и темного поля. Обеспечивают лучшую коррекцию хроматической и сферической аберрации в сравнении с планахроматами.

Фокусировка
Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Правая рукоятка тонкой фокусировки имеет специальные углубления под пальцы, левая шкалу.
Рукоятка блокировки грубой фокусировки помогает быстро настроить микроскоп после смены объекта исследования. Рукоятка расположена с левой стороны микроскопа на одной оси с механизмом фокусировки.
Кольцо с правой стороны регулирует жесткость хода грубой фокусировки. Пользователь настраивает комфортную жесткость для работы.

Предметный столик
Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается вставка с отверстием подходящего диаметра. Для фиксации объекта применяется прижим.
Трехслойное покрытие защищает столик от царапин и других поверхностных повреждений при работе с тяжелыми и габаритными образцами.
Длинная отклоняемая ручка управления столиком обеспечивает комфорт пользователя во время работы: кисть руки лежит на столе без напряжения. Ручка может быть установлена с правой или левой стороны столика.

Источник света
В фонаре стоит 100-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

Осветительная система отраженного света

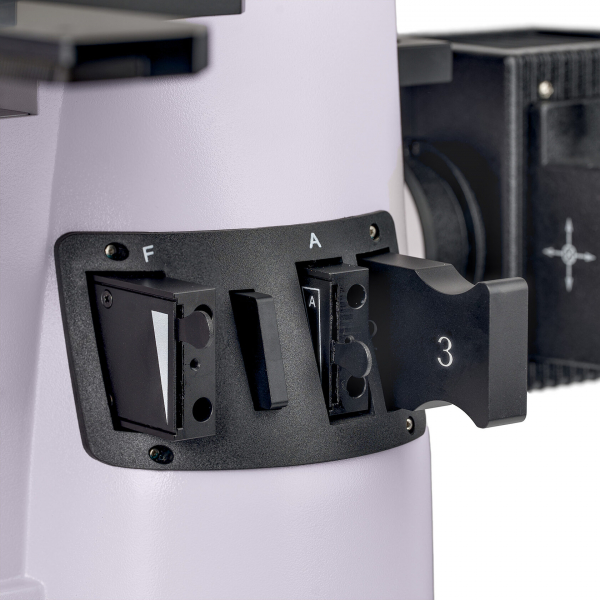

Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами.
Анализатор и поляризатор реализуют метод простой поляризации. Поляризатор неподвижный, анализатор вращается на 360°.
Набор светофильтров помогает правильно настроить цветопередачу.

Эргономичная конструкция
Физический дискомфорт вызывает усталость и снижает продуктивность работы. Эргономичная конструкция микроскопа играет не последнюю роль в повседневных научных исследованиях.
MAGUS Metal V790 DIC предусматривает комфорт пользователя во время работы.
Микроскоп управляется с минимальным движением руки, поскольку длинная ручка управления столиком и рукоятка тонкой фокусировки расположены в одной рабочей зоне.
Рукоятки фокусировки расположены в нижней части корпуса. Пользователь не напрягает кисти рук во время работы. Благодаря плавному ходу механизма пользователь без усилий фокусируется на объект.

Основные особенности

• Применяется для изучения непрозрачных габаритных объектов массой до 30 кг
• Линза Бертрана для коноскопии и ортоскопии
• Линза дополнительного увеличения повышает кратность микроскопа в 1,5 раза, вводится в оптический путь переключателем на насадке
• Три независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и два боковых канала визуализации на корпусе; переключение светового потока на тринокулярной насадке 100/0, 50/50, 0/100, на корпусе 100/0 и 20/80 (правый фотопорт), 100/0 и 0/100 (левый фотопорт)
• Объективы-полуапохроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
• Многофункциональная турель с 6 слотами для установки модулей разных методов контраста
• Галогенный осветитель отраженного света увеличенной мощности 100 Вт специально для работы в темном поле
• Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, доступны методы светлого поля, темного поля, простой поляризации, ДИК
• Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
• Предметный столик большого размера со вставками и длинной ручкой управления для удобной работы

Комплектация

• Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком, револьвером объективов и турелью для установки модулей контраста
• Фонарь лампы
• Тринокулярная визуальная насадка с линзой Бертрана
• Объектив-полуапохромат, рассчитанный на бесконечность: 5х/0,15 WD 20 мм
• Объектив-полуапохромат, рассчитанный на бесконечность: 10х/0,30 WD 11 мм
• Объектив-полуапохромат, рассчитанный на бесконечность: 20х/0,45 WD 3,1 мм
• Объектив-полуапохромат, рассчитанный на бесконечность: 50х/0,80 WD 1 мм
• Объектив-полуапохромат, рассчитанный на бесконечность: 100х/0,90 WD 1 мм
• Окуляр 10x/23 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
• Наглазник на окуляр (2 шт.)
• ДИК-слайдер для объективов (2 шт.)
• Устройство простой поляризации
• Набор светофильтров
• Переходник под крепление C-mount для работы с камерой
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Цифровая камера
• Калибровочный слайд

Технические характеристики

Конструкция микроскопа: инвертированный

Поле изображения: плоское

Методы исследования в отраженном свете: светлое поле, темное поле, поляризованный свет, дифференциально-интерференционный контраст

Увеличение микроскопа, крат: 501000 базовая комплектация (501500х со встроенной линзой дополнительного увеличения 1,5х)

Длина тубуса: бесконечность ()

Визуальная насадка: тринокулярная, с линзой Бертрана

Деление светового потока, окуляры/канал визуализации: 100/0, 50/50, 0/100

Тип визуальной насадки: Зидентопф

Угол наклона визуальной насадки: 45°

Межзрачковое расстояние, мм: 4875

Посадочный диаметр окуляров, мм: 30

Окуляры, крат/поле, мм: 10x/23 с диоптрийной коррекцией ±5D, удаленный зрачок

Револьверное устройство: на 6 объективов, с ДИК-слотом

Тип коррекции объективов: полуапохроматы, рассчитанные на длину тубуса «бесконечность» (), парфокальная высота 45 мм

Объективы, метод контрастирования: светлое поле и темное поле

Объективы, крат/апертура/рабочее расстояние, мм: 5x/0,15/20, 10x/0,30/11, 20x/0,45/3,1, 50x/0,80/1, 100x/0,90/1

Предметный столик: 340x230 мм, двухкоординатный трехслойный механический, с коаксиальной ручкой перемещения по осям X/Y с низким расположением и возможностью отклонения; максимальная нагрузка 30 кг; вставки в столик

Диапазон перемещения столика по осям X и Y, мм: 130/85

Механизм фокусировки: рукоятки грубой и тонкой фокусировки коаксиальные, расположены с двух сторон

Ход грубой фокусировки, мм: 10

Ход тонкой фокусировки, мм/оборот: 0,2

Цена деления тонкой фокусировки, мкм: 2

Механизм регулировки жесткости грубой фокусировки: есть

Механизм блокировки грубой фокусировки: есть

Способ освещения: отраженный свет

Осветительная система отраженного света: турель для установки модулей контраста, полевая и апертурная диафрагмы, поляризатор и анализатор; набор светофильтров

Источник отраженного света: галогенная лампа 12 В/100 Вт, с регулируемой яркостью

Устройство для работы методом дифференциально-интерференционного контраста (ДИК): ДИК-слайдер для объективов 520х, ДИК-слайдер для объективов 50100х

Устройство простой поляризации: поляризатор неподвижный, анализатор вращается на 360°

Источник питания, В/Гц: сеть переменного тока, 220±22/50

Диапазон рабочих температур, °C: 5 40

Диапазон рабочей влажности, %: 20 80
