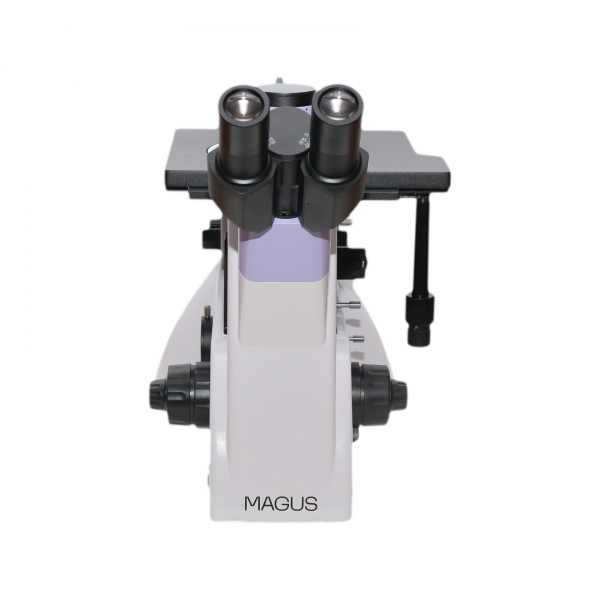

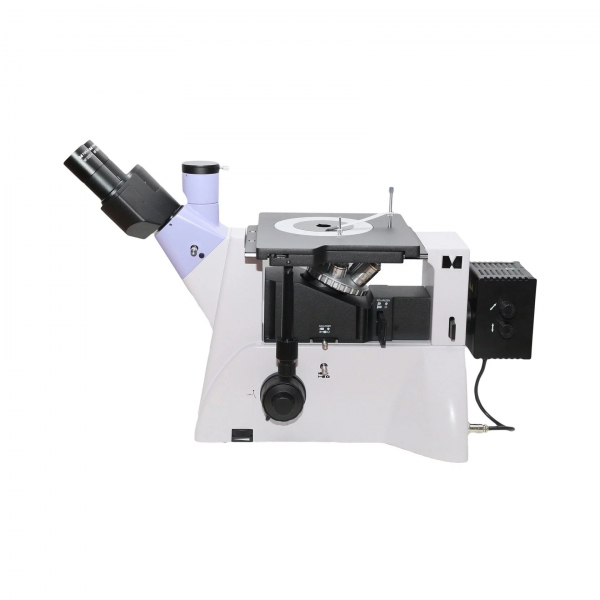

Микроскоп металлографический инвертированный Magus Metal VD700
Официальный дилер
Прямые поставки
Подробнее о доставке
Расширенная гарантия
Различные способы оплаты
1. Наличный расчет
2. Банковской картой
3. Банковский перевод
4. Наложный платеж
Подробнее о оплате

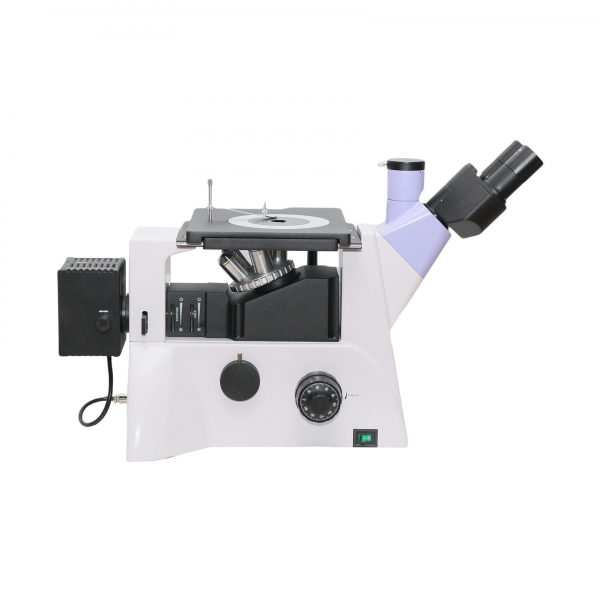

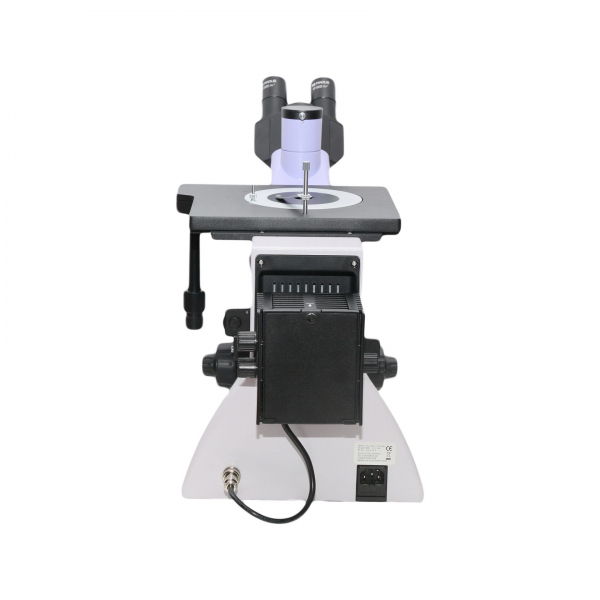

Микроскоп предназначается для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов.
Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу до 2 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью.
На этом микроскопе непрозрачные объекты исследуются в отраженном свете по методу светлого поля и простой поляризации.
Два независимых канала визуализации предусматривают одновременное подключение монитора и камеры.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

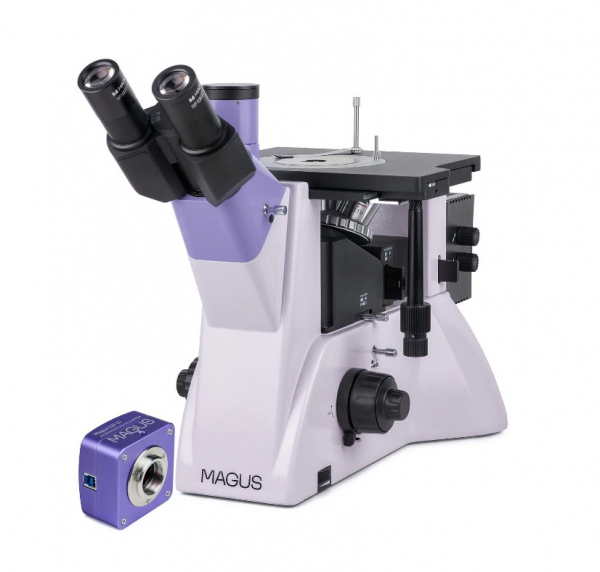

Цифровая камера
Цифровая камера MAGUS CBF30 разработана для работы по методу светлого поля. Камера оснащена сенсором 6,3 Мпикс и формирует реалистичное изображение в разрешении 3072x2048 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей. Видеозапись ведется с частотой 59 кадров в секунду при максимальном разрешении. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории. При необходимости разрешение можно уменьшить до 1536x1024 пикс. Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.Визуальная насадка

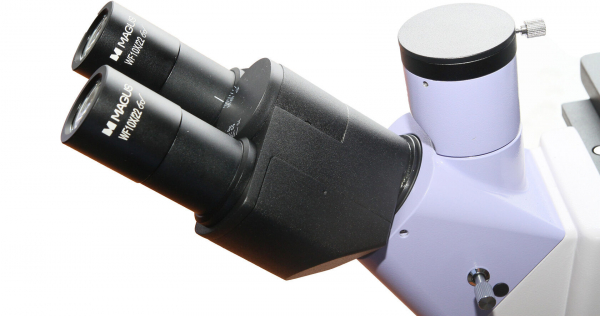

Оптическая длина тубуса бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.

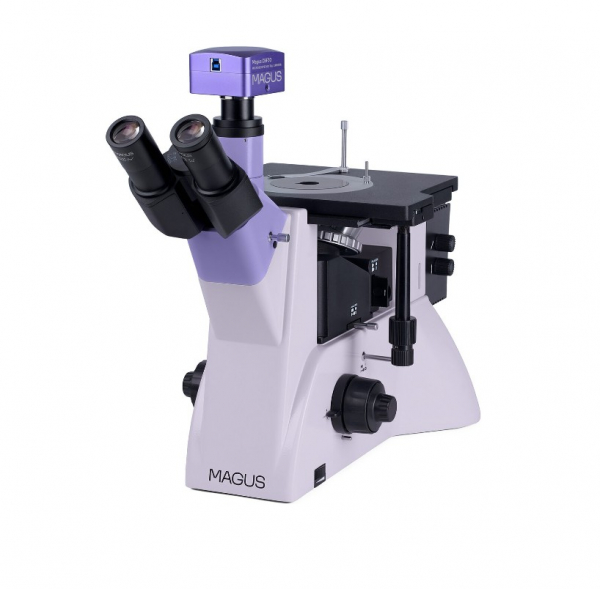

Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе 100/0 или 0/100.
Револьверное устройство

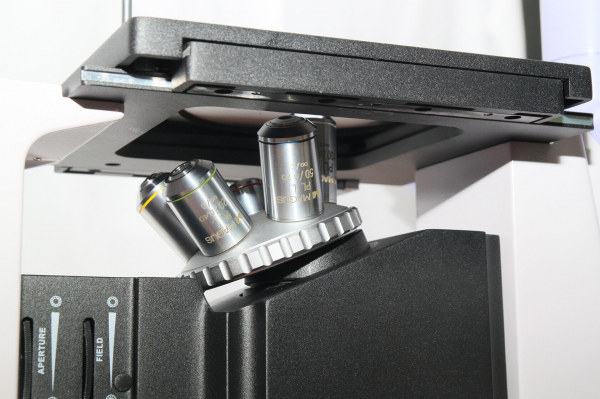

Револьвер на 5 объективов установлен на штатив под столиком.
Объективы
Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием работают по методу светлого поля.
Для работы по методу темного поля, выбирайте Magus Metal V700 BD.
Фокусировка
Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой кольцо регулировки жесткости хода грубой фокусировки.
Предметный столик
Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается круглая поворотная вставка с отверстием подходящего диаметра: 10 мм, 20 мм или 30 мм. Для фиксации объекта применяется прижим.
Источник света
В фонаре стоит 30-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.
Осветительная система отраженного света
Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами. Источник света центрируется по трем осям.
Съемные анализатор и поляризатор реализуют метод простой поляризации. Поляризатор вращается в диапазоне 0360°, анализатор не вращается.
Набор светофильтров поможет правильно настроить цветопередачу.
Аксессуары
Дополнительные аксессуары усиливают технические характеристики микроскопа. Окуляры и объективы расширяют диапазон увеличения. Цифровые камеры выводят изображение на экран компьютера или монитор. Калибровочные слайды помогут провести измерения объектов.
Основные особенности
- Применяется для изучения непрозрачных габаритных объектов массой до 2 кг
- Тринокулярная визуальная насадка с возможностью изменения высоты взора
- Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке 50/50 и 100/0, на корпусе 100/0 и 0/100
- Мощный 30-ваттный галогенный осветитель отраженного света для яркого естественного освещения
- Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, устройство простой поляризации
- Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
- Предметный столик большого размера с круглыми поворотными вставками, отверстия 10, 20 и 30 мм
- Большой выбор дополнительных окуляров и объективов
Основные особенности камеры:
- Для работы в светлом поле на объективах 4х, 10х, 20х и 40х
- Разрешение 6,3 Мпикс: при работе с объективами малого увеличения камера позволит различить больше мелких деталей
- 59 кадров в секунду для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
- Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

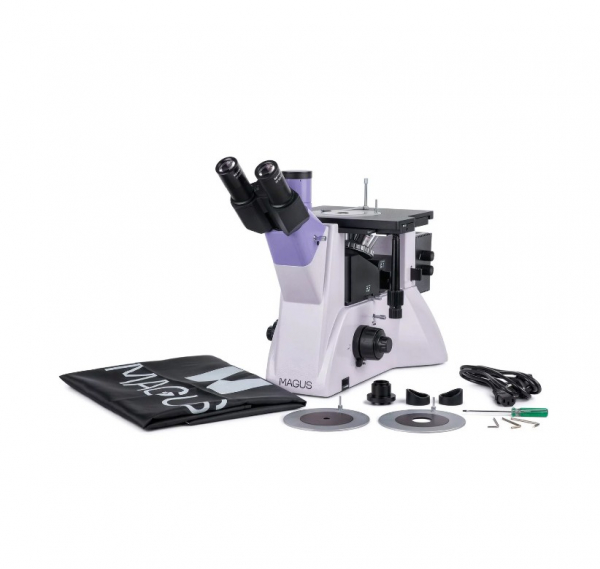

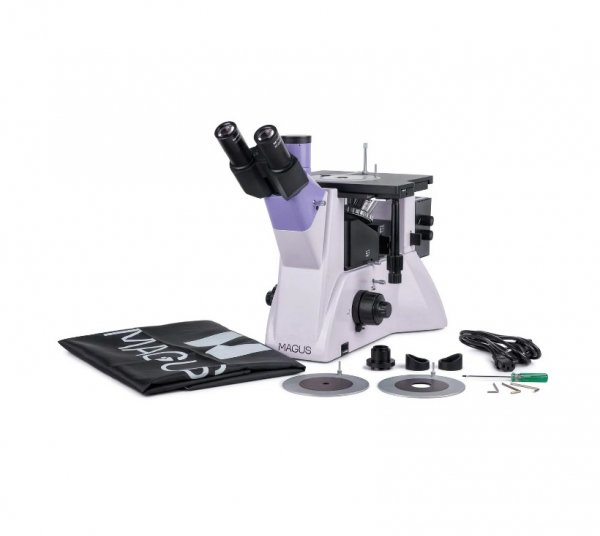

Комплектация
- Цифровая камера MAGUS CBF30 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Фонарь лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
- Калибровочный слайд
Технические характеристики микроскопа:
Конструкция микроскопа: инвертированный
Поле изображения: плоское
Методы исследования в отраженном свете: светлое поле, поляризованный свет
Увеличение микроскопа, крат: 501000 базовая комплектация (*опция: 501250/1500/2000/2500)
Длина тубуса: бесконечность ()
Визуальная насадка: тринокулярная
Тип визуальной насадки: Зидентопф с возможностью разворота на 180°
Угол наклона визуальной насадки: 45°
Межзрачковое расстояние, мм: 4875
Посадочный диаметр окуляров, мм: 30
Окуляры, крат/поле, мм: 10х/22, удаленный зрачок 10 мм (*опция: 10x/22 со шкалой, 12,5x/14, 15х/15, 20х/12, 25х/9)
Револьверное устройство: на 5 объективов
Тип коррекции объективов: планахроматы, рассчитанные на длину тубуса «бесконечность» (), парфокальная высота 45 мм
Объективы, метод контрастирования: светлое поле
Объективы, крат/апертура/рабочее расстояние, мм: PL L5x/0,12/26,1, PL L10x/0,25/20,2, PL L20x/0,40/8,80, PL L50x/0,70/3,68, PL L100x/0,85/0,40 (сухой) (*опция: PL L40x/0,60/3,98, PL L60x/0,70/2,08, PL L80x/0,80/1,25)
Предметный столик: 242x200 мм, двухкоординатный механический; круглые поворотные вставки Ш130 мм с отверстиями Ш10 мм, Ш20 мм и Ш30 мм
Диапазон перемещения столика по осям X и Y, мм: 30/30
Механизм фокусировки: рукоятки грубой и тонкой фокусировки коаксиальные, расположены с двух сторон
Цена деления тонкой фокусировки, мкм: 2
Механизм регулировки жесткости грубой фокусировки: есть
Механизм блокировки грубой фокусировки: есть
Способ освещения: отраженный свет
Осветительная система отраженного света: встроенные полевая и апертурная диафрагмы, съемные анализатор и поляризатор; светофильтры: матовый, желтый, зеленый, синий
Источник отраженного света: галогенная лампа 12 В/30 Вт, с регулируемой яркостью
Источник питания, В/Гц: сеть переменного тока, 220±22/50
Диапазон рабочих температур, °C: 5 35
Диапазон рабочей влажности, %: 20 80
Технические характеристики камеры
Сенсор: SONY Exmor CMOSЦветной/монохромный: цветной
Число мегапикселей: 6,3
Максимальное разрешение, пикс: 3072x2048
Размер сенсора: 1/1,8" (7,37x4,92 мм)
Размер пикселя, мкм: 2,4x2,4
Светочувствительность: 425 мВ при 1/30 с
Отношение сигнал/шум: 0,15 мВ при 1/30 с
Время выдержки: 0,02 мс15 с
Возможность записи видео: есть
Кадровая частота, кадров в секунду @ при разрешении, пикс: 59@3072x2048, 59@1536x1024
Место установки: канал визуализации, окулярный тубус вместо окуляра
Формат изображения: *.jpg, *.bmp, *.png, *.tif
Формат видеороликов: *.wmv, *.avi, *.h264 (Win 8 или выше), *.h265 (Win 10 или выше)
Спектральный диапазон, нм: 380-650 (с ИК-фильтром)
Тип затвора: ERS (электронный скользящий затвор)
Баланс белого: авто/ручной
Контроль экспозиции: авто/ручной
Программные возможности: размер изображения, яркость, время выдержки
Выход: USB 3.0, 5 Гб/с
Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше
Программное обеспечение: MAGUS View
Тип крепления: C-mount
Корпус: цельнолитой алюминиевый
Питание: постоянный ток, 5 В, от USB-порта компьютера
Диапазон рабочих температур, °С: 10... 50
Диапазон рабочей влажности, %: 30 80
