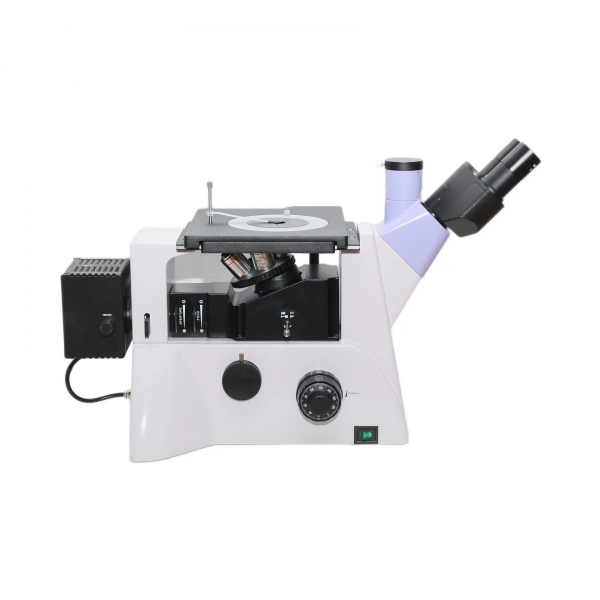

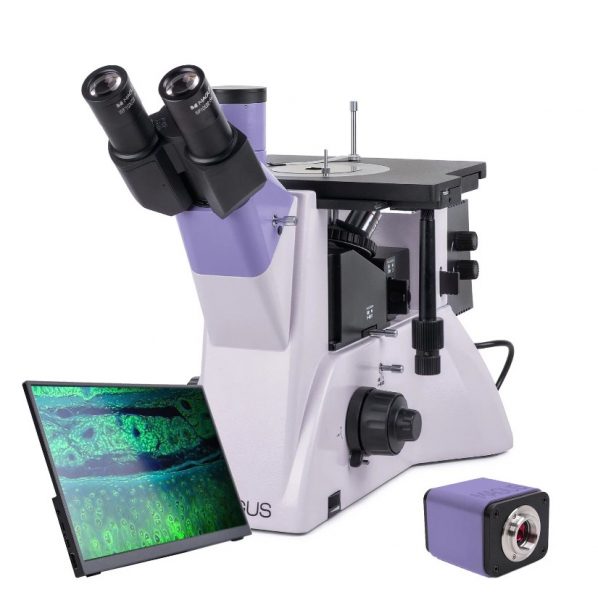

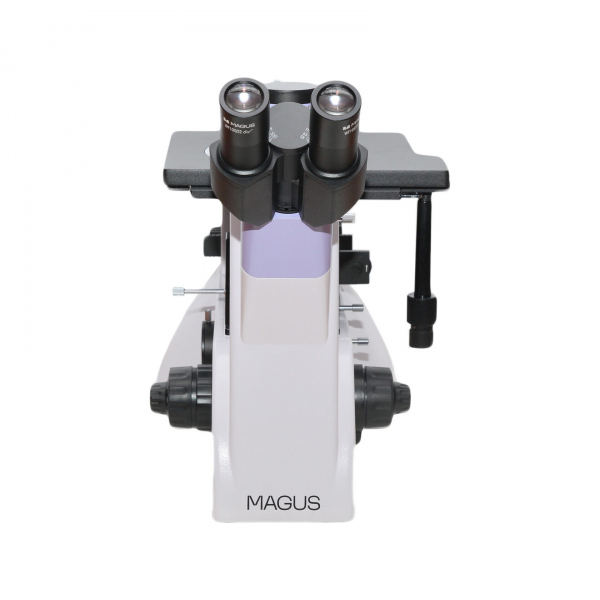

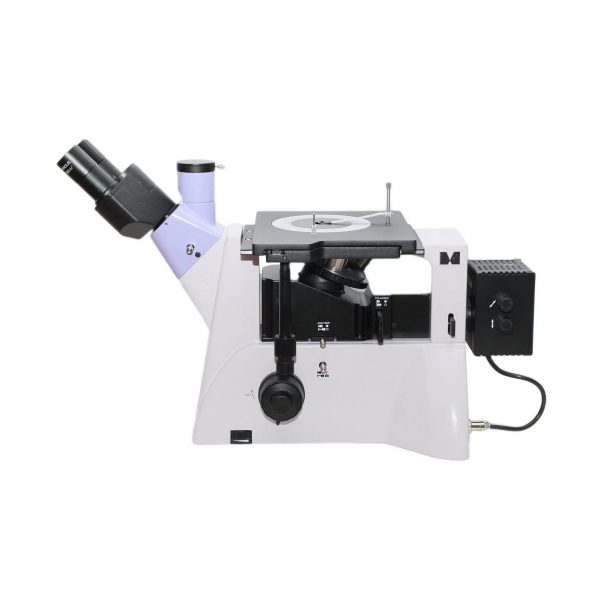

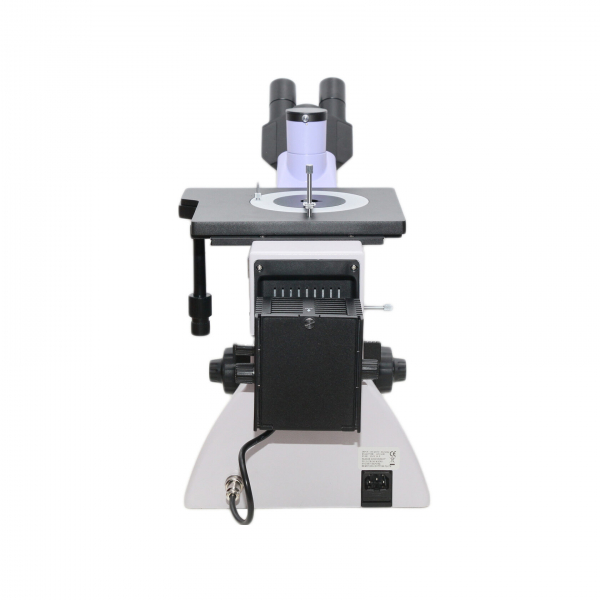

Микроскоп металлографический инвертированный Magus Metal VD700 BD LCD

С камерой и монитором. Увеличение: 50500х. Тринокулярная визуальная насадка, объективы-планахроматы для светлого и темного поля, галогенный осветитель отраженного света 50 Вт

Микроскоп предназначается для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов.
Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу до 2 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью.
На этом микроскопе непрозрачные объекты исследуются в отраженном свете по методу светлого поля, темного поля и простой поляризации.
Два независимых канала визуализации предусматривают одновременное подключение монитора и камеры.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Цифровая камера

MAGUS CHD40 цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора. Камера оснащена сенсором 8 Мпикс и формирует реалистичное изображение в разрешении 4К (3840x2160 пикс) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс). Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с частотой 30 кадров в секунду. Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.

Монитор

Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS . Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К. Диагональ экрана 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается. Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.

Визуальная насадка

Оптическая длина тубуса бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.
Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе 100/0 или 0/100.

Револьверное устройство

Револьвер на 5 объективов установлен на штатив под столиком. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.

Объективы

Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием работают по методу светлого и темного поля.

Фокусировка

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой кольцо регулировки жесткости хода грубой фокусировки.

Предметный столик

Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается круглая поворотная вставка с отверстием подходящего диаметра: 10 мм, 20 мм или 30 мм. Для фиксации объекта применяется прижим.

Источник света

В фонаре стоит 50-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

Осветительная система отраженного света

Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами. Источник света центрируется по трем осям.
Съемные анализатор и поляризатор реализуют метод простой поляризации. Поляризатор вращается в диапазоне 0360°, анализатор не вращается.
Набор светофильтров поможет правильно настроить цветопередачу.
Устройство для работы по методу темного поля находится в штативе.

Аксессуары

Дополнительные аксессуары усиливают технические характеристики микроскопа. Окуляры и объективы расширяют диапазон увеличения. Цифровые камеры выводят изображение на экран компьютера или монитор. Калибровочные слайды помогут провести измерения объектов.

Основные особенности

• Применяется для изучения непрозрачных габаритных объектов массой до 2 кг
• Тринокулярная визуальная насадка с возможностью изменения высоты взора
• Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке 50/50 и 100/0, на корпусе 100/0 и 0/100
• Объективы-планахроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
• Осветитель отраженного света увеличенной мощности 50 Вт специально для работы в темном поле
• Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, доступны методы светлого поля, темного поля и простой поляризации
• Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
• Предметный столик большого размера с круглыми поворотными вставками, отверстия 10, 20 и 30 мм
• Большой выбор дополнительных окуляров и объективов

Основные особенности камеры:

• Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейсы Wi-Fi и USB 3.0
• Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора
• 30 кадров в секунду через любой интерфейс подключения для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

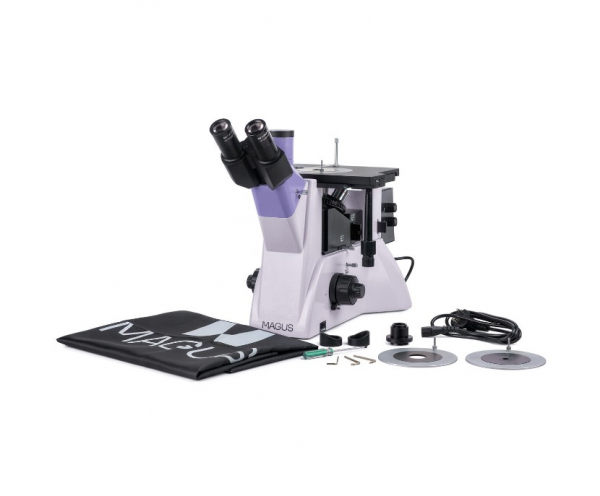

Комплектация

• Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi (2 шт.), сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Монитор MAGUS MCD40
• Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Фонарь лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
• Калибровочный слайд

Технические характеристики микроскопа:

Конструкция микроскопа: инвертированный

Поле изображения: плоское

Методы исследования в отраженном свете: светлое поле, темное поле, поляризованный свет

Увеличение микроскопа, крат: 50500 базовая комплектация (*опция: 501000/1250/1500/2000/2500)

Длина тубуса: бесконечность ()

Визуальная насадка: тринокулярная

Тип визуальной насадки: Зидентопф с возможностью разворота на 180°

Угол наклона визуальной насадки: 45°

Межзрачковое расстояние, мм: 4875

Посадочный диаметр окуляров, мм: 30

Окуляры, крат/поле, мм: 10х/22, удаленный зрачок 10 мм (*опция: 10x/22 со шкалой, 12,5x/14, 15х/15, 20х/12, 25х/9)

Револьверное устройство: на 5 объективов

Тип коррекции объективов: планахроматы, рассчитанные на длину тубуса «бесконечность» (), парфокальная высота 45 мм

Объективы, метод контрастирования: темное поле

Объективы, крат/апертура/рабочее расстояние, мм: PL L5х/0,12/9,7 BD, PL L10х/0,25/9,3 BD, PL L20х/0,40/7,2 BD, PL L50х/0,70/2,5 BD (*опция: PL L40х/0,60/3,0 BD, PL L60x/0,70/1,9 BD, PL L80x/0,80/0,8 BD, PL L100х/0,85/0,4 BD (сухой))

Предметный столик: 242x200 мм, двухкоординатный механический; круглые поворотные вставки Ш130 мм с отверстиями Ш10 мм, Ш20 мм и Ш30 мм

Диапазон перемещения столика по осям X и Y, мм: 30/30

Механизм фокусировки: рукоятки грубой и тонкой фокусировки коаксиальные, расположены с двух сторон

Цена деления тонкой фокусировки, мкм: 2

Механизм регулировки жесткости грубой фокусировки: есть

Механизм блокировки грубой фокусировки: есть

Способ освещения: отраженный свет

Осветительная система отраженного света: устройство для работы по методу темного поля, встроенные полевая и апертурная диафрагмы, съемные анализатор и поляризатор; светофильтры: матовый, желтый, зеленый, синий

Источник отраженного света: галогенная лампа 12 В/50 Вт, с регулируемой яркостью

Источник питания, В/Гц: сеть переменного тока, 220±22/50

Диапазон рабочих температур, °C: 5 35

Диапазон рабочей влажности, %: 20 80

Технические характеристики камеры

Сенсор: SONY Exmor/Starvis CMOS

Цветной/монохромный: цветной

Число мегапикселей: 8

Максимальное разрешение, пикс: 3840x2160

Размер сенсора: 1/1,2" (11,14x6,26 мм)

Размер пикселя, мкм: 2,9x2,9

Автофокус: нет

Интерфейс: HDMI 1.4, Wi-Fi, USB 3.0

Поддерживаемые карты памяти: SD до 32 ГБ

Возможность подключения дополнительного оборудования: мышь (USB), флеш-накопитель (USB), модуль Wi-Fi (USB)

Светочувствительность: 1028 мВ при 1/30 с

Отношение сигнал/шум: 0,13 мВ при 1/30 с

Время выдержки: 0,14 мс1000 мс

Возможность записи видео: есть

Кадровая частота, кадров в секунду @ при разрешении, пикс: 30@3840х2160 (HDMI), 30@1920х1080 (Wi-Fi), 30@3840х2160 (USB 3.0)

Место установки: канал визуализации, окулярный тубус вместо окуляра

Формат изображения: *.jpg, *.tif

Формат видеороликов: *.h264/*.h265, *.mp4

Спектральный диапазон, нм: 380650 (с ИК-фильтром)

Тип затвора: ERS (электронный скользящий затвор)

Системные требования: Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, CD-ROM, монитор 19" и больше (при USB-подключении)

Программное обеспечение: HDMI: встроенное, USB: MAGUS View

Тип крепления: C-mount

Корпус: цельнолитой алюминиевый

Питание: сетевой адаптер 12 В/1 А

Особенности сетевого адаптера питания: вход: переменное напряжение 100240 В, 50/60 Гц; выход: постоянное напряжение 12 В/1 А

Диапазон рабочих температур, °С: 10... 50

Диапазон рабочей влажности, %: 30 80

Технические характеристики монитора

Тип матрицы: IPS

Диагональ экрана, дюйм: 13,3

Разрешение экрана, пикс: 3840x2160 (4K)

Соотношение сторон экрана: 16:9

Яркость, кд/мІ: 400

Количество отображаемых цветов: 16,7 млн

Контрастность: 1000:1

Угол обзора горизонталь/вертикаль, °: 178/178

Размер видимой области экрана (ШxВ), мм: 295x165

Шаг пикселя (ШxВ), мм: 0,154x0,154

Частота обновления экрана, Гц: 60

Тип подсветки матрицы: светодиодная (LED)

Срок службы светодиодов подсветки, ч: 50000

Интерфейс: HDMI

Диапазон рабочих температур, °С: 15... 55

Диапазон рабочей влажности, %: 10 90

Источник питания: переменный ток 110220 В, постоянный ток 512 В/1 А (Type-C)

Потребляемая мощность, Вт: 12 (максимум)
