Микроскоп стереоскопический MAGUS Stereo 7TR
Микроскоп стереоскопический MAGUS Stereo 7TR для ремонта и пайки
Увеличение: 3,445х. Оптическая схема Грену. Тринокулярная визуальная насадка, четырехсекционный универсальный штатив на струбцине, кольцевой осветитель
Готовое решение для пайки, ремонта и контроля качества готовых изделий создано на базе оптической головы серии MAGUS Stereo 7H и универсального штатива MAGUS UT1.
Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп подходит тем, кто предпочитает сохранять привычное положение тела при работе с инструментом и смотреть в окуляры, а также в будущем планирует приобрести цифровую камеру для фото- и видеофиксации.
Микроскоп оснащен кольцевым осветителем отраженного света.
Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.
Оптическая голова

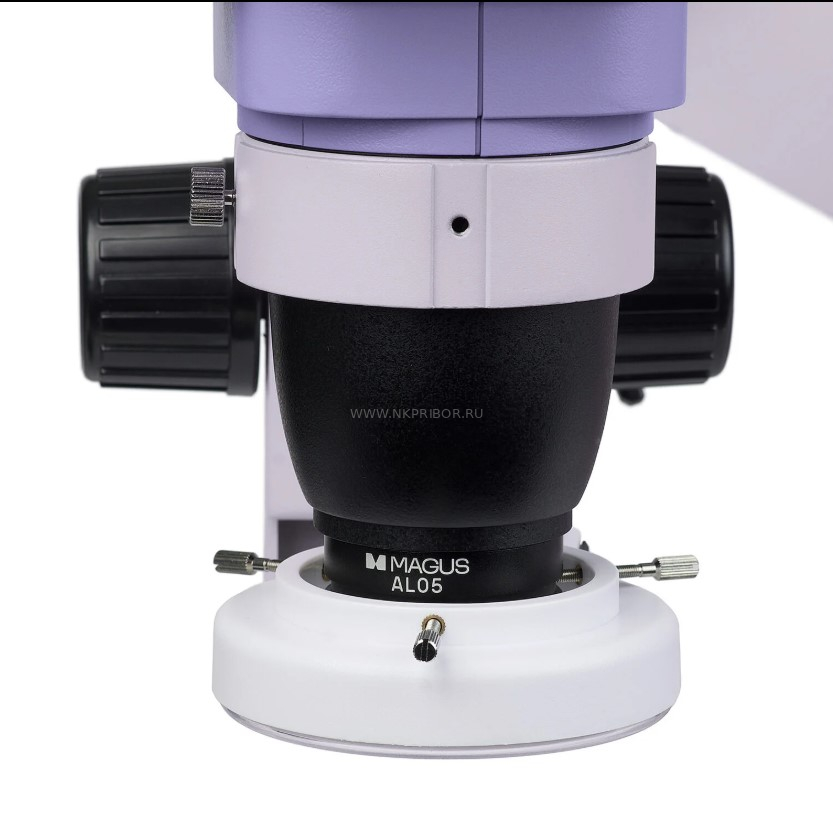

Панкратический объектив плавно изменяет увеличение в 6,7 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Увеличение 3,422,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х.
Увеличение 6,745х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.
Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. Диаметр поля зрения с насадкой 0,5х составляет 65,7 мм при увеличении микроскопа 3,4х, а при увеличении 22,5х 9,7 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.
Визуальная насадка предусматривает установку цифровой камеры в канал визуализации при помощи адаптера C-mount. Для дополнительного заказа доступны камеры с интерфейсами USB 3.0, HDMI и WI-Fi, с разрешением от 2 до 21 Мпикс и с матрицей от 1/2,8" до 4/3". Увеличение C-mount адаптера 0,5х или 1х подбирается в зависимости от размера матрицы.
Осветитель

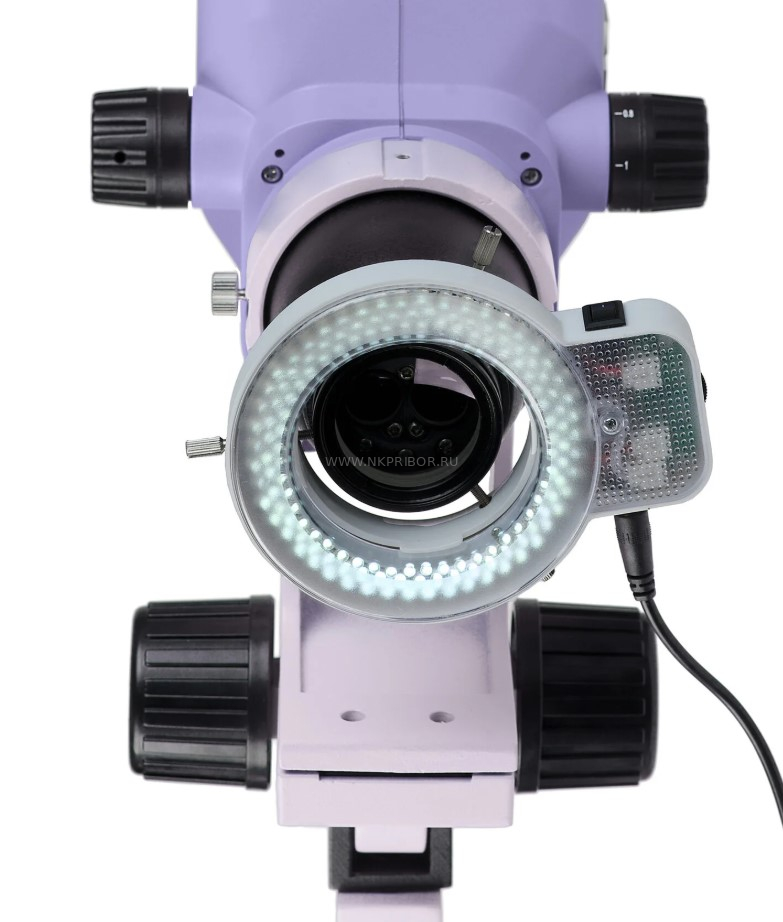

Кольцевой осветитель с регулировкой яркости реализует бестеневое освещение объекта. 144 светодиода с «холодной» цветовой температурой 6500 К гарантируют освещенность 18 000 лк при рабочем расстоянии 105 мм.
Штатив

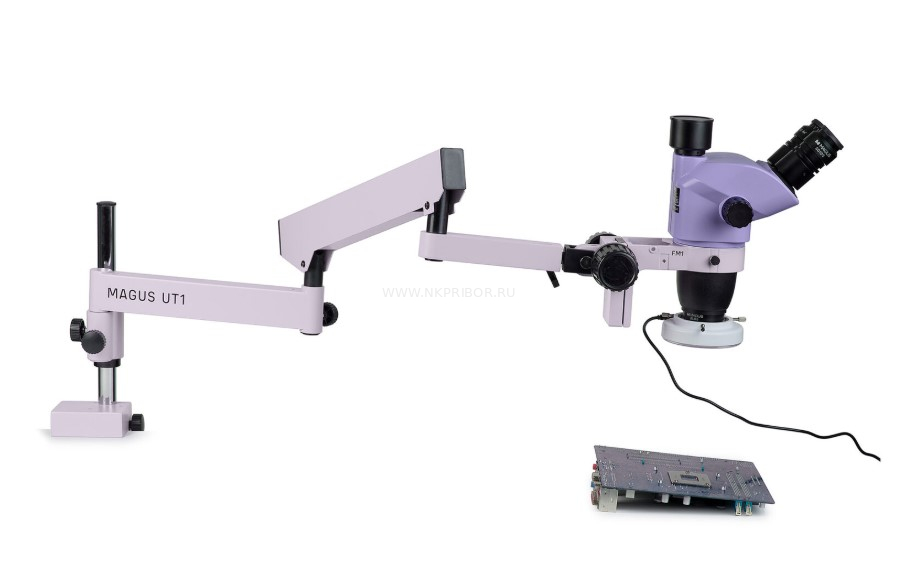

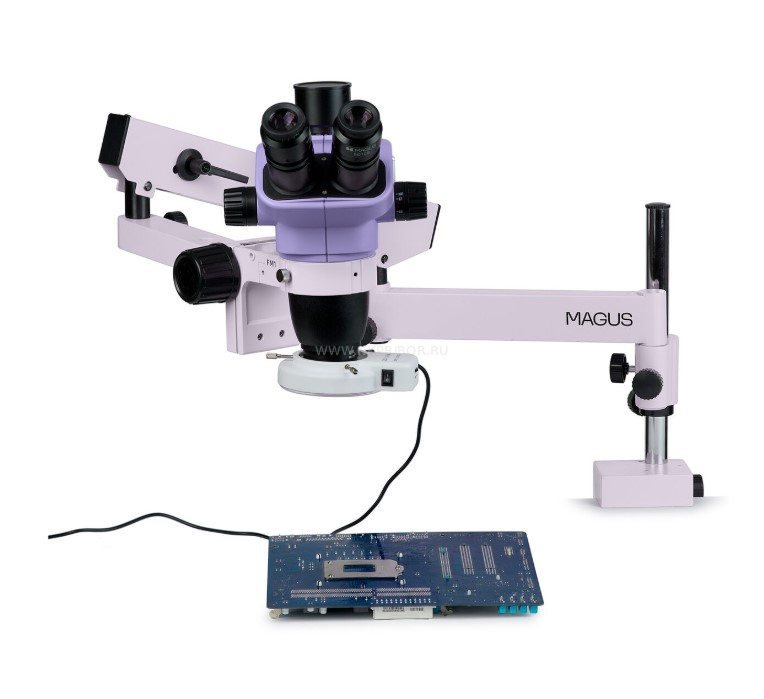

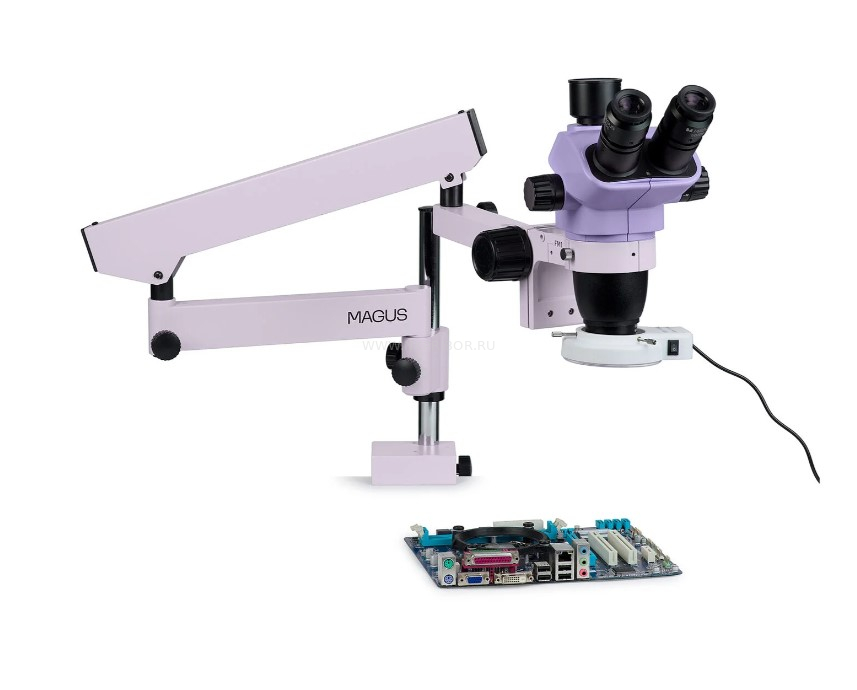

Универсальный штатив расширяет рабочую зону и предоставляет больше свободы в выборе положения оптической головы над рабочим местом. Штатив состоит из четырех секций и крепится к краю рабочего стола при помощи надежной струбцины, поэтому не занимает место на столе.
Штатив регулирует положение оптической головы по высоте, настраивает горизонтальный вынос и вращение. Максимальный вынос по горизонтали составляет 700 мм. Такой штатив позволяет использовать один микроскоп на два рабочих места, если инженеры работают под микроскопом не постоянно.
Механизм фокусировки

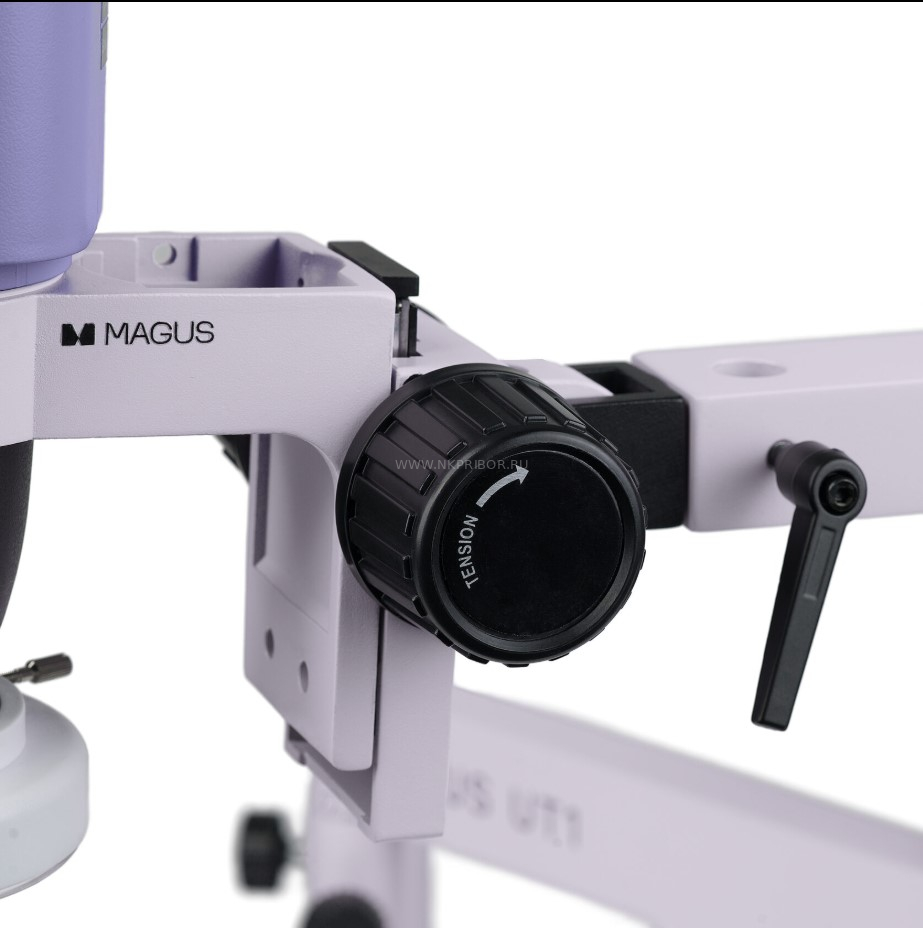

Механизм фокусировки реализует плавную и комфортную фокусировку. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма фокусировки регулируется.
Панкратический объектив плавно изменяет увеличение в 6,7 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Увеличение 3,422,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х.
Увеличение 6,745х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.
Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. Диаметр поля зрения с насадкой 0,5х составляет 65,7 мм при увеличении микроскопа 3,4х, а при увеличении 22,5х 9,7 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.
Визуальная насадка предусматривает установку цифровой камеры в канал визуализации при помощи адаптера C-mount. Для дополнительного заказа доступны камеры с интерфейсами USB 3.0, HDMI и WI-Fi, с разрешением от 2 до 21 Мпикс и с матрицей от 1/2,8" до 4/3". Увеличение C-mount адаптера 0,5х или 1х подбирается в зависимости от размера матрицы.
Осветитель
Кольцевой осветитель с регулировкой яркости реализует бестеневое освещение объекта. 144 светодиода с «холодной» цветовой температурой 6500 К гарантируют освещенность 18 000 лк при рабочем расстоянии 105 мм.
Штатив
Универсальный штатив расширяет рабочую зону и предоставляет больше свободы в выборе положения оптической головы над рабочим местом. Штатив состоит из четырех секций и крепится к краю рабочего стола при помощи надежной струбцины, поэтому не занимает место на столе.
Штатив регулирует положение оптической головы по высоте, настраивает горизонтальный вынос и вращение. Максимальный вынос по горизонтали составляет 700 мм. Такой штатив позволяет использовать один микроскоп на два рабочих места, если инженеры работают под микроскопом не постоянно.
Механизм фокусировки
Механизм фокусировки реализует плавную и комфортную фокусировку. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма фокусировки регулируется.
- Тринокулярная визуальная насадка оператор наблюдает увеличенное изображение через окуляры, а в будущем может укомплектовать микроскоп цифровой камерой и документировать рабочий процесс, промежуточные и конечные результаты
- Трансфокаторная система плавно изменяет увеличение без потери фокусировки; коэффициент трансфокации 6,7:1
- Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция, невысокая цена.
- Насадка 0,5х на объектив предоставляет дополнительные варианты увеличения, поля зрения и рабочего расстояния
- Универсальный штатив расширяет рабочую зону и обеспечивает точное размещение оптической головы над объектом
- Механизм фокусировки реализует плавную и комфортную фокусировку на всем диапазоне увеличения микроскопа
- Кольцевой осветитель отраженного света с «холодной» цветовой температурой
- Возможность замены комплектующих и установки дополнительных аксессуаров по вашему запросу
- Оптическая голова MAGUS Stereo 7TH объектив с визуальной насадкой
- Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
- Штатив MAGUS UT1
- Механизм фокусировки MAGUS FM1
- Осветитель кольцевой MAGUS LED 144А, с резьбовым адаптером
- Насадка на объектив MAGUS AL05 0,5х/177 мм
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10x/22 мм со шкалой
- Окуляр 15х/16 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Окуляр 30х/8 мм (2 шт.)
- Насадка на объектив 1,5x
- Насадка на объектив 2x
- Осветитель кольцевой с поляризационным фильтром
- Осветитель кольцевой с включением по секторам
- Осветитель типа «гусиная шея»
- Цифровая камера
- Монитор
- Адаптер C-mount 0,5х с регулируемым фокусным расстоянием
- Адаптер C-mount 1х с регулируемым фокусным расстоянием
- Калибровочный слайд
Конструкция микроскопа: прямой
Поле изображения: стереоскопическое
Методы исследования: светлое поле
Оптическая схема: Грену
Посадочный диаметр оптической головки, мм: 76
Увеличение микроскопа, крат: 6,745; с насадкой 0,5х: 3,422,5
Визуальная насадка: тринокулярная
Угол наклона визуальной насадки: 45°
Межзрачковое расстояние, мм: 5475
Посадочный диаметр окуляров, мм: 30
Диоптрийная коррекция: ±5D на каждом окуляре
Окуляры, крат/поле, мм: 10x/22, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16, 20х/12, 25x/9, 30x/8)
Объектив панкратический, крат/рабочее расстояние, мм/поле зрения с окуляром 10х, мм: 0,674,5/105/32,84,9; с насадкой 0,5х: 0,342,25/177/65,79,7 (*опция: при использовании дополнительных окуляров и насадок на объектив: 0,3427/177, 47, 26/65,70,9)
Коэффициент трансфокации: 6,7:1
Механизм фокусировки: рукоятки грубой фокусировки расположены с двух сторон
Ход фокусировки, мм: 50
Механизм регулировки жесткости фокусировки: есть
Максимальная высота, мм: 400
Максимальный горизонтальный вынос, мм: 700
Диаметр вертикальной штанги штатива, мм: 25
Длина вертикальной штанги штатива, мм: 275
Максимальная толщина стола для захвата струбциной, мм: 50
Способ освещения: отраженный свет
Источник отраженного света: осветитель кольцевой с регулируемой яркостью
Возможные насадки на объектив, крат: 1,5; 2
Источник питания, В/Гц: сеть переменного тока, 115230 / 50/60
Диапазон рабочих температур, °C: 0 40
Диапазон рабочей влажности, %: 20 85
Поле изображения: стереоскопическое
Методы исследования: светлое поле
Оптическая схема: Грену
Посадочный диаметр оптической головки, мм: 76
Увеличение микроскопа, крат: 6,745; с насадкой 0,5х: 3,422,5
Визуальная насадка: тринокулярная
Угол наклона визуальной насадки: 45°
Межзрачковое расстояние, мм: 5475
Посадочный диаметр окуляров, мм: 30
Диоптрийная коррекция: ±5D на каждом окуляре
Окуляры, крат/поле, мм: 10x/22, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16, 20х/12, 25x/9, 30x/8)
Объектив панкратический, крат/рабочее расстояние, мм/поле зрения с окуляром 10х, мм: 0,674,5/105/32,84,9; с насадкой 0,5х: 0,342,25/177/65,79,7 (*опция: при использовании дополнительных окуляров и насадок на объектив: 0,3427/177, 47, 26/65,70,9)
Коэффициент трансфокации: 6,7:1
Механизм фокусировки: рукоятки грубой фокусировки расположены с двух сторон
Ход фокусировки, мм: 50
Механизм регулировки жесткости фокусировки: есть
Максимальная высота, мм: 400
Максимальный горизонтальный вынос, мм: 700
Диаметр вертикальной штанги штатива, мм: 25
Длина вертикальной штанги штатива, мм: 275
Максимальная толщина стола для захвата струбциной, мм: 50
Способ освещения: отраженный свет
Источник отраженного света: осветитель кольцевой с регулируемой яркостью
Возможные насадки на объектив, крат: 1,5; 2
Источник питания, В/Гц: сеть переменного тока, 115230 / 50/60
Диапазон рабочих температур, °C: 0 40
Диапазон рабочей влажности, %: 20 85
