MS151 SPRUT - Мобильный сканер к паре антенных решеток серии M91 для механизированного УЗК
Арт MS151 SPRUT
Цена актуальна 17.05.2022
Включает НДС.
900 000
p

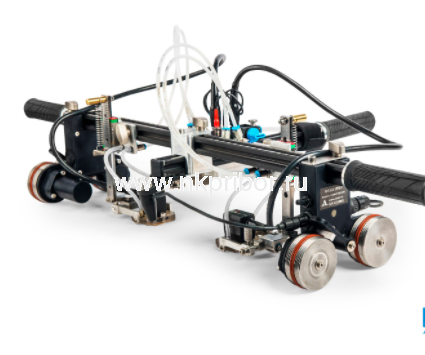

Мобильный сканер MS151 SPRUT обеспечивает проведение механизированного контроля стыковых сварных швов плоских и трубных стальных объектов (диаметром от 114 мм). Сканер позиционирует установленные антенные решетки (АР) M9170 4.0V60R26X10CS, подключенные к ультразвуковому дефектоскопу А1550 IntroVisor, относительно оси сварного шва на выбранное расстояние. Сканер обеспечивает необходимое усилие прижатия АР к объекту контроля с целью соблюдения стабильного акустического контакта. Существует возможность отключения одной выбранной АР в процессе проведения контроля. С помощью баллона контактной жидкости объемом 2, 5 и 12 литров (на выбор) и комплекта соединительных трубок, переходов и клапанов обеспечивается автоматическая подача жидкости под рабочую поверхность АР.
С целью проведения механизированного контроля две установленные в сканер антенные решетки необходимо соединить с мультиплексором, который подключен к электронному блоку ультразвукового дефектоскопа - томографа А1550 IntroVisor. Установленный в колесе сканера датчик пути, предназначенный для фиксации координат дефектов, подключается к электронному блоку А1550 IntroVisor с помощью одинарного кабеля с разъемами 7280-5PG-300 - LEMO 00.304.
Ультразвуковой контроль осуществляется ручным перемещением сканера в несколько проходов (в зависимости от толщины объекта) вдоль оси сварного шва с соблюдением равного расстояния установленных перпендикулярно шву антенных решеток. Магнитные колеса сканера обеспечивают удержание его на поверхности ферромагнитной трубы в вертикальном положении. Существует возможность записи полученных сканограмм (B, С, D - Сканы) в память прибора и дальнейшей передачи сохраненных данных на внешний компьютер. Используя специализированное программное обеспечение, производится анализ и комплексная оценка всего сварного соединения.
Опционально мобильный сканер MS151 SPRUT может быть использован с ультразвуковым дефектоскопом - томографом А1525 Solo. Для этого необходимо дополнить прибор специализированной версией внутреннего программного обеспечения с режимом СКАНЕР (С-СКАН) за отдельную плату.
- Компактный размер сканера и дефектоскопа А1550 IntroVisor, а также простота подготовки и настройки позволяют быстро проводить двухсторонний контроль стыковых сварных швов одним оператором.
- Работа в составе с одной или двумя антенными решетками М9170.
- Контроль различных типов сварных соединений толщиной от 8 мм и кольцевых швов труб диаметром от 114 мм.
- Автоматическая подача контактной жидкости.
- Скорость сканирования до 20 мм/с.
- Ручное управление скоростью сканирования.
- Ручное подруливание относительно оси сварного шва с помощью лазерного указателя.
- Простота конструкции, высокая надежность, высокая ремонтопригодность.
| Параметр | Значение |
| Диапазон измерений расстояния, мм | от 0 до 10 000 с шагом от 0,5 до 10 |
| Пределы допускаемой абсолютной погрешности измерений расстояния, мм | ± (0,01 *L+0,5), где L измеренное расстояние (пройденный путь) |
| Число импульсов на оборот | 4096 |
| Диаметр колеса, мм | 53 |
| Разъемы для подключения | 7280-5PG-300 - LEMO 00.304 |
| Максимальная скорость сканера при контроле, мм/сек | 20 |
| Минимальный диаметр труб для контроля, мм | 114 |
| Минимальный объем бака контактной жидкости, л | 2 |
| Максимальный объем бака контактной жидкости, л | 12 |
| Минимальный расход жидкости при 2-стороннем контроле, мл/погонный метр | 250 |
| Габаритные размеры (без профилей и набора подачи жидкости), мм, не более | 135Ч145Ч135 |
| Масса (без профилей и набора подачи жидкости), кг, не более | 4 |
| Средний срок службы, лет | 3 |
| Условия эксплуатации | |
| Температура окружающей среды, єС | от 30 до +55 |
| Относительная влажность воздуха при температуре +35 °С | 95 |
