МТВ-Ч меры твёрдости Виккерса

Поверка: невозможна, поскольку меры не внесены в госреестр СИ РФ.

Назначение средства измерений:

Меры твёрдости эталонные Виккерса МТВ (далее - меры твёрдости) предназначены для воспроизведения твёрдости по шкалам Виккерса. Меры применяются для калибровки приборов измерения твёрдости по методу Виккерса.
Описание средства измерений:

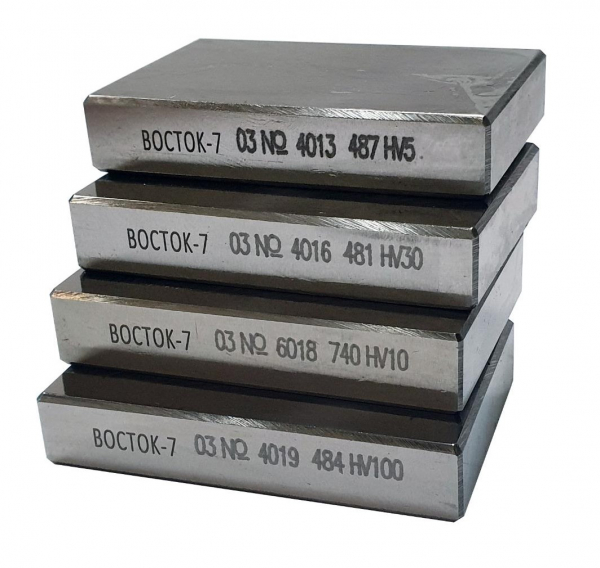

Меры представляют собой плитки прямоугольной формы с одной рабочей поверхностью, изготовленные из качественной углеродистой стали по ГОСТ 1435.
Реализация:
Меры твёрдости Виккерса МТВ реализуются поштучно и комплектами из 4 шт. следующих модификаций:

• 450±75 HV5
• 800±50 HV10
• 450±75 HV30
• 450±75 HV100

Часто задаваемые вопросы:

В: Как долго может прослужить мера твёрдости?

О: Некоторые меры твёрдости могут прослужить пару лет, хотя большинство мер твёрдости будут иметь исколотую и уже не пригодную для дальнейших испытаний рабочую поверхность до этого срока из-за интенсивного использования. Как правило, рабочая поверхность у мягких мер (низкого диапазона) твёрдости будет израсходована уже через месяц или около того, особенно при ежедневных измерениях твёрдости.

В: Я просил меру твёрдости со значением 400 HV5, а мне прислали меру 381 HV5. Мне нужно измерить конкретную деталь моего производства, почему я не могу получить меру с тем значением твёрдости, которое запрашивал?

О: Назначение мер - это калибровка приборов измерения твёрдости, а не деталей вашего производства. Диапазоны значений мер соответствуют принятым стандартам и необходимо выбирать тот диапазон, значения которого наиболее близки к значениям твёрдости вашей детали. Из такого диапазона можно подобрать меру со значением твёрдости, максимально приближённым к значениям твёрдости вашей детали, однако это уже не критично. Все типы выпускаемых диапазонов значений мер указаны в соответствующих стандартах ISO и ASTM, а также в ГОСТ 9031-75.

В: Какое расстояние должно быть между отпечатками?

О: Согласно ГОСТ 2999-75 п. 4.4. "Расстояние между центром отпечатка и краем образца или краем соседнего отпечатка должно быть не менее 2,5 длины диагонали отпечатка." Исходя из этого требования допустимое количество отпечатков на мере твёрдости Виккерса определяется размером рабочей поверхности этой меры и прилагаемой нагрузкой. Будьте внимательны и сохраняйте требуемую дистанцию при индентировании наконечника в поверхность меры твёрдости. Для удобства потребителей некоторые зарубежные производители гравировкой наносят на рабочую поверхность сетку из квадратов с тем, чтобы оператор твердомера производил индентирование наконечника в центр каждого квадрата. Такой дизайн полностью решает проблему соблюдения дистанции между соседними отпечатками и краем рабочей поверхности для всех типов мер твёрдости Роквелла. Зарубежные меры твёрдости с сеткой можно заказать тут.

Метрологические и технические характеристики

Мера	Шкала твёрдости	Нагрузка, кгс (Н)	Диапазон значений твёрдости	Размах значений твёрдости, не более, для мер
МТВ	HV5	5 (49,03)	250±50	3,0%
МТВ	HV5	5 (49,03)	450±75	3,0%
МТВ	HV5	5 (49,03)	800±50	3,0%
МТВ	HV10	10 (98,07)	450±75	3,0%
МТВ	HV10	10 (98,07)	800±50	3,0%
МТВ	HV30	30 (294,2)	250±50	2,0%
МТВ	HV30	30 (294,2)	450±75	2,0%
МТВ	HV30	30 (294,2)	800±50	2,0%
МТВ	HV100	100 (980,7)	450±75	2,0%

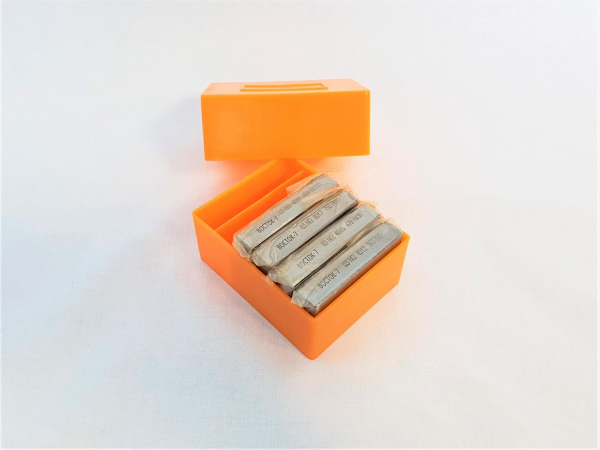

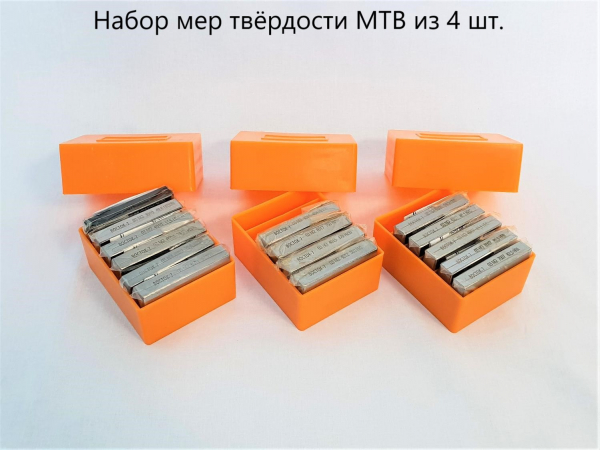

Комплект мер твёрдости Виккерса МТВ из 4 шт.:

Наименование	Нагрузка, кгс (Н)
450±75 HV5	5 (49,03)
800±50 HV10	10 (98,07)
450±75 HV30	30 (294,2)
450±75 HV100	100 (980,7)

Комплектность средства измерений:

Наименование	Количество	Примечание

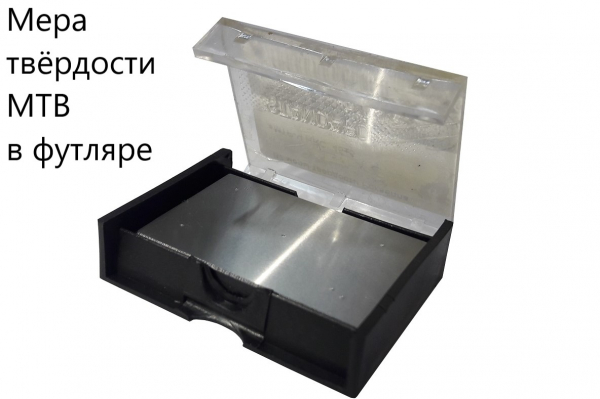

Мера твёрдости МТВ	1 шт.	модификация в соответствии с заказом
Футляр	1 шт.	*
Паспорт	1 экз.	*
*только при заказе комплекта мер твёрдости Виккерса МТВ из 4 шт.

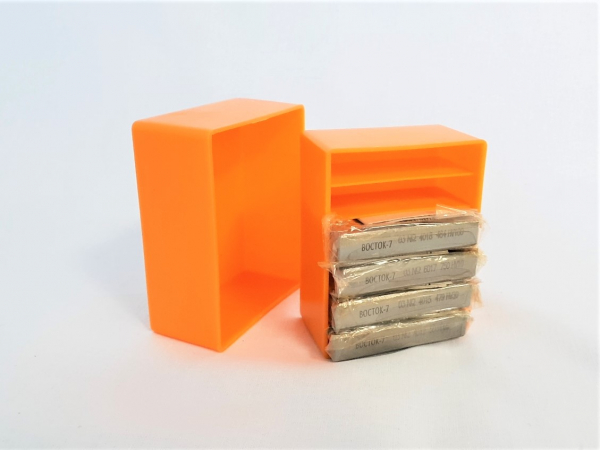

Комплект мер твёрдости Виккерса МТВ из 4 шт.:

Наименование	Нагрузка, кгс (Н)	Количество
450±75 HV5	5 (49,03)	1 шт.
800±50 HV10	10 (98,07)	1 шт.
450±75 HV30	30 (294,2)	1 шт.
450±75 HV100	100 (980,7)	1 шт.
Футляр	-	1 шт.
Паспорт	-	1 экз.

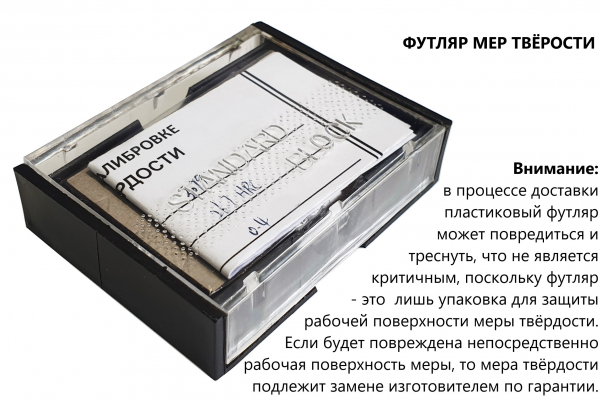

Каждая мера твёрдости промаслена и упакована в крафт-бумагу. Меры твёрдости подвергнуты консервации в масляном составе по группе I ГОСТ 9.014. Срок консервации не менее 2 лет. Хранение и транспортировка всеми видами транспорта по группе условий хранения Л ГОСТ 15150. Повреждение защитного футляра во время транспортировки допускается и не подлежит гарантийной замене, однако повреждение самой меры твёрдости, особенно её рабочей поверхности является основанием для гарантийной замены изделия.

Воздух в помещении не должен содержать примеси агрессивных газов.
