Набор настроечных образцов (мер) для УЗК по ГОСТ Р 55724-2013

Назначение

Данный набор предназначен для:

• Подбора и сравнения наклонных ПЭП по частоте ультразвуковых колебаний с погрешностью ±10% в диапазоне 1,25-5 МГц.
• Измерения угла ввода ПЭП с погрешностью ±1°.
• Определения положения точки выхода ультразвукового луча с погрешностью ±0,5 мм.
• Оценки величины мёртвой зоны.
• Проверки точности работы глубиномера дефектоскопа с погрешностью ±10% по СО1 и ±8% по СО-2, V2 и V1.
• Оценки эквивалентной площади дефектов.
• Оценки лучевой разрешающей способности дефектоскопа при работе с прямыми и наклонными ПЭП.
• Оценки угла призмы наклонного ПЭП с погрешность ±2,5°.
• Определения условной чувствительности и настройки дефектоскопов на заданное расчётное значение предельной чувствительности с погрешностью ±1 мм.

Основные технические характеристики

1. Настроечный образцы (меры) входящие в набор имеют типовые отражатели такие как боковое цилиндрическое отверстие, сквозное отверстие, паз, двухгранный угол, и сегмент в соответствии с ГОСТ Р 55724-2013; 427610-011-4407661-2019.ТУ.
2. Геометрические размеры стандартных образцов (мер) определяются ГОСТ Р 55724-2013 и ГОСТ 14782-86;
3. Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40.
4. Настроечные образцы (меры) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др.

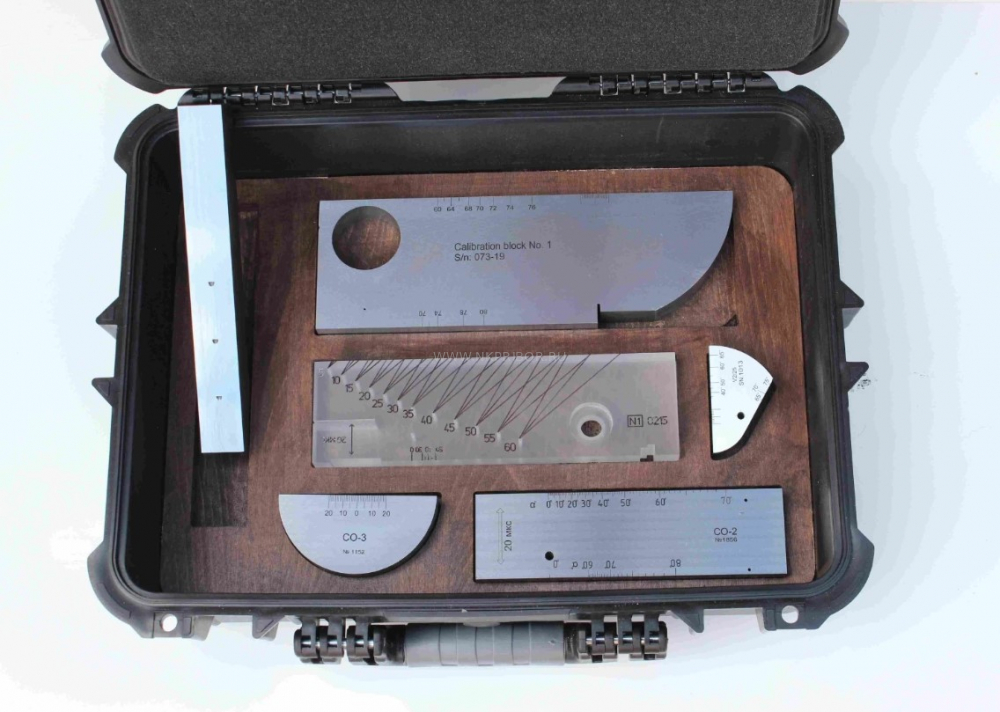

5. В комплект входят следующие образцы (меры): А3-НК. Мера V1., А3-НК. Мера V2/25, А3-НК. Мера СО-1., А3-НК. Мера СО-2., А3-НК. Мера СО-3., А3-НК. Мера СО-4.2.

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (поверки), результаты переаттестации, условия хранения.

Гарантийный срок эксплуатации 2 года.

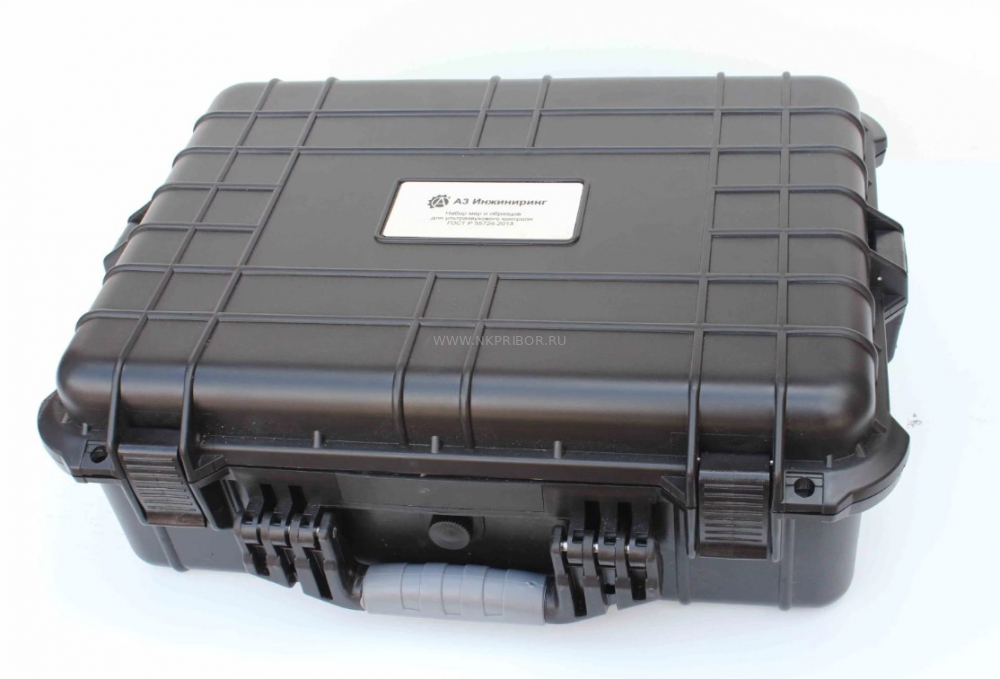

Комплект поставки: Паспорт, документ о прохождении метрологической аттестации (поверки), упаковочный кейс.
