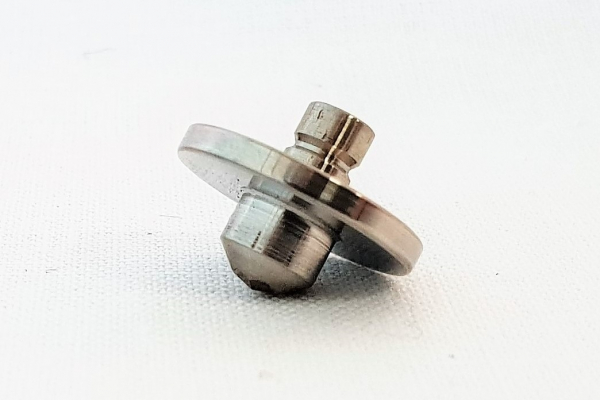

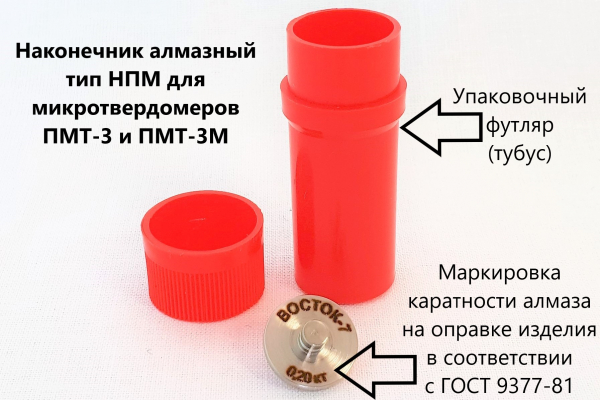

Наконечник алмазный тип НПМ для микротвердомеров ПМТ-3 и ПМТ-5

Наконечники алмазные тип НПМ для микротвердомеров ПМТ-3 и ПМТ-5 в 2023 году прошли проверку в Центральной Испытательной Лаборатории АО "ЛОМО" на соответствие требованиям изготовителя и рекомендованы к применению в микротведомерах ПМТ-3, ПМТ-3М, ПМТ-3М1 и ПМТ-5.

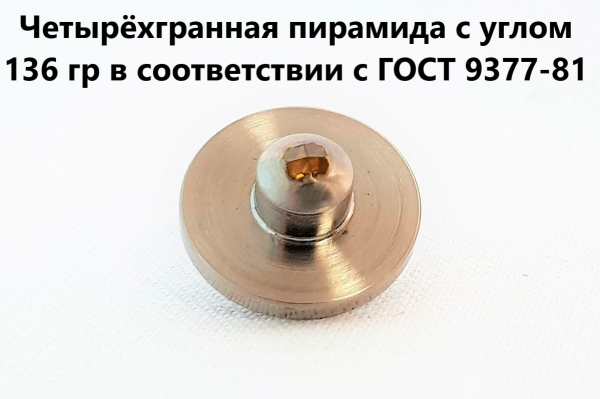

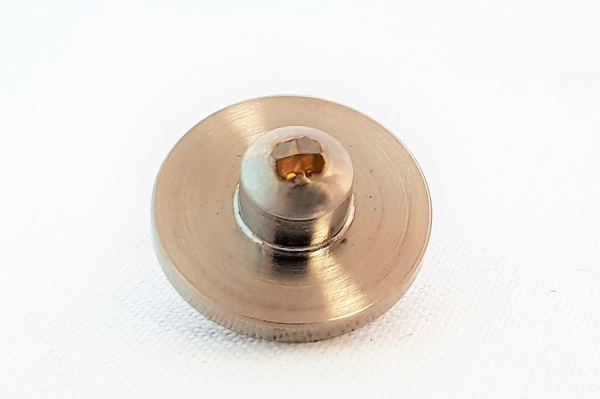

Наконечники алмазные в виде четырёхгранной пирамиды с углом 1360 к приборам для измерения микротвёрдости металлов и сплавов по методу Виккерса. Наконечники изготовлены в соответствии с ГОСТ 9377-81 и прошли первичную поверку при выпуске из производства по ГОСТ 8.044-80.

Надо внимательно следить за гранями и остриём алмазной пирамиды, т.к. всякое повреждение их нарушит точность измерений. Повреждение граней и острия легко обнаружить при рассматривании отпечатков на мягких материалах: алюминий и др.

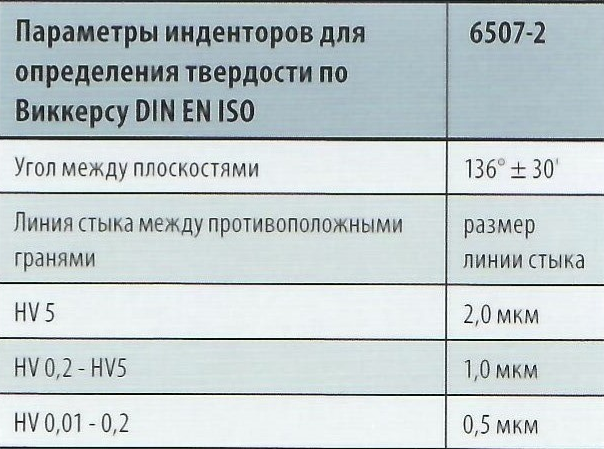

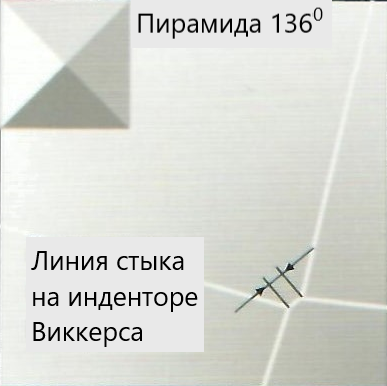

Наконечники тип НП и НПМ – в процессе шлифовки алмазных инденторов в точке соединения граней алмаза остаётся линия стыка, которая препятствует достижению идеального заострения. В стандартах ISO и ASTM определяется максимальная длина линии стыка в зависимости от используемой испытательной нагрузки. В соответствии с полученной длиной линии стыка инденторы классифицируются для использования в различных диапазонах испытательной нагрузки.

Рекомендуемый порядок установки (замены) индентора в приборах для измерения твёрдости (твердомерах стационарного и переносного типов):

1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином;
2. Ослабить винт фиксации индентора к шпинделю;
3. Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Важно: установить хвостовик индентора вглубь посадочного места до упора и обжать его, в противном случае при испытании может произойти смещение индентора и его повреждение;

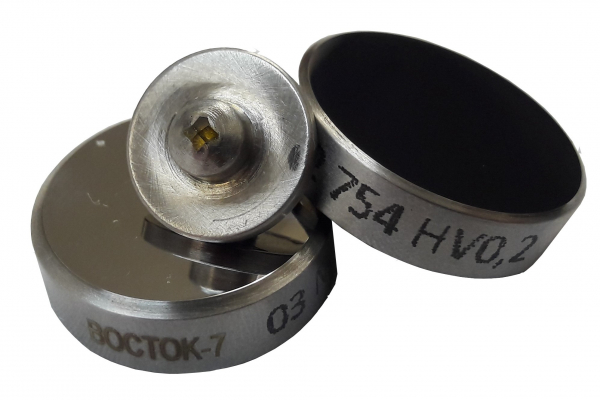

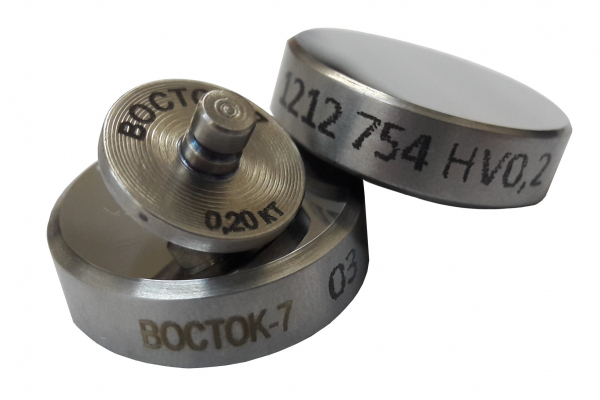

4. Разместить на предметном (измерительном / опорном) столике прибора эталонную меру микротвёрдости, соответствующую шкале и диапазону измерения;
5. Обжать индентор: троекратно приложить основную нагрузку для укола индентором в различных местах рабочей поверхности меры микротвёрдости.

Закрутить винт фиксации индентора до упора.
Произвести не менее 5 измерений на эталонной мере микротвёрдости с вычислением среднего значения. Сравнить полученное микротвердомером среднее значение твёрдости со значением твёрдости эталонной меры микротвёрдости. Если полученное микротвердомером среднее значение твёрдости и значение эталонной меры микротвёрдости находятся в пределах допустимой погрешности (погрешность микротвердомера по паспорту изготовителя + погрешность меры микротвёрдости по паспорту изготовителя), то продолжить измерения твёрдости других контролируемых изделий. Если значение твёрдости, измеренное микротвердомером, и значение эталонной меры микротвёрдости выходят за пределы допустимой погрешности - необходимо произвести калибровку микротвердомера согласно инструкции изготовителя.
