Образец стандартный СО-4 1 с поверкой
Арт СО-4.1
Ст20/ ст3 /ст45. Мера предназначена для воспроизведения и (или) хранения физической величины заданных геометрических размеров мер и искусственных дефектов.
Принцип действия основан на воспроизведении заданных геометрических размеров мер и искусственных дефектов. Применяется для настройки дефектоскопов, комплексов и систем или в качестве средства поверки/калибровки (если поверено в качестве эталона по утвержденной ГПС; по методике поверки допускается оформление свидетельства в качестве эталона по форме 1а в соответствии с Приказом №1815).

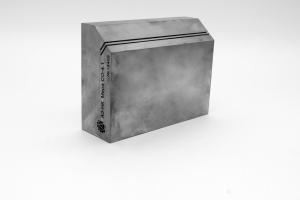

Мера СО-4.1 представляет собой изделие в виде бруска со скошенной гранью, на которой нанесены два параллельных паза с изменяющейся глубиной.
Изготавливаются из стали 3 по ГОСТ 380-2005 из стали 20 и 45 по ГОСТ 1050-2013, из стали 40Х13 и 12Х18Н10Т по ГОСТ 5632-2014, из алюминиевого сплава Д16Т по ГОСТ 4784-97, из медно-цинкового сплава марки Л63 по ГОСТ 15527-2004.
Основные технические характеристики:
|
Наименование характеристики |
Значение |
|
Мера СО-4.1 | |
|
Толщина меры, не более, мм |
40 |
|
Номинальное значение ширины пазов, мм |
1,0 ±0,1 |
|
Шероховатость Rа рабочих поверхностей меры, не более, мкм |
1,25 |
|
Масса, не более, кг |
3,1 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Наименование характеристики |
Значение |
|
Мера СО-4.1 | |
|
Номинальное значение и допустимое отклонение длины меры, мм |
120,0 ±0,2 |
|
Номинальное значение глубины паза 1 со стороны А и паза 2 со стороны Б и их допустимое отклонение, мм |
11,0 ±0,1 |
|
Номинальное значение глубины паза 1 со стороны Б и паза 2 со стороны А и их допустимое отклонение, мм |
8,5 ±0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения длины меры и глубины пазов, мм |
±0,1 |
|
Номинальное значение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
±30 |
Гарантийный срок эксплуатации: 2 года.
Комплект поставки:
|
Наименование и условное обозначение |
Обозначение |
Кол-во |
|
Комплект мер дефектоскопические А3-НК* |
- |
1компл. |
|
Футляр |
- |
1 шт** |
|
Транспортная упаковка |
- |
1 шт |
|
Руководство по эксплуатации |
- |
1 экз |
|
Паспорт |
- |
1 экз |
|
Методика поверки |
МП 066.Д4-19 |
1 экз |
|
* - количество и тип в соответствии с заказом ** - количество в соответствии с заказом | ||
