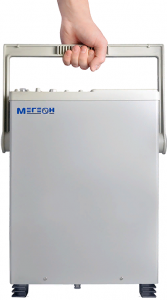

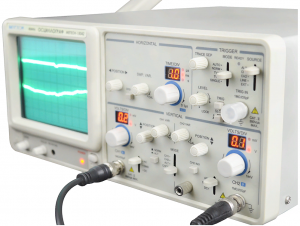

Осциллограф аналоговый двухканальный МЕГЕОН 15042

Параметр

Значение

Тракт вертикального отклонения.

Тип

Аналоговый

Чувствительность

1 мВ/дел ... 5 В/дел, 10 ступеней с рядом 1-2-5

Погрешность

±3 %

Плавная регулировка

Перекрытие по диапазону не менее 2,5 раза

Полоса пропускания

0...40 МГц

Время нарастания

не более 8,8 нс

Входное сопротивление и емкость

1 МОм С= 25пФ

Режимы работы

СН1: только канал 1.

СН2: только канал 2.

ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно.

ADD: алгебраическое сложение каналов 1 и 2.

Частота коммутации каналов в режиме «CHOP»

~ 250 кГц

Режимы работы входов

АС: закрытый вход

DC: открытый вход

GND: Вход усилителя отключается от источника сигнала и соединяется с корпусом.

Макс, входное напряжение

30 В (DC + АС пик: частота не более 1 кГц);

При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В

Коэффициент ослабления сигнала между каналами CH1 и CH2 (диапазон 5 мВ/дел)

не менее 50

Параметры сигнала на выходе «SIGNAL OUTPUT»

20 мВ/дел (нагрузка 50 Ом, полоса 50 Гц ~ 5 МГц)

Смещение положения луча канала CH2 при включении инверсии

Изменение соотношения реальных точек меньше 1 дел.

Тракт синхронизации.

Источники сигналов синхронизации

VERT синхронизация по сигналам каналов CH1 и CH2,

CH1 синхронизация от Канала 1,

CH2 синхронизация от канала 2,

LINE синхронизация от сети питания

EXT синхронизация от внешнего источника, подключенного к разъему «TRIG IN».

Полярность сигнала для синхронизации

+ /-

Чувствительность

10 Гц ~ 2 МГц:0.5 дел; TRIG. ALT: 2 дел; ЕХТ:0.2 В

2 МГц ~ 20 МГц: 1.5 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В

20 МГц ~ 40 МГц: 2 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В

TV: импульсом синхронизации более чем 1,5 дел (на входе TRIG IN 1В)

Режимы работы синхронизации

Ждущая,

Автоматическая,

TV-V

TV-H

Одиночная

Вход «TRIG IN»

1 МОм, 25 пФ

30 В (DC + АС пик), АС: Частота не выше 1 кГц

Тракт горизонтального отклонения.

Коэффициенты развертки

100 нс ~ 0,5 сек/дел, разделена на 21 поддиапазон, ряд 1-2-5

Погрешность

±3 %

Диапазон плавной регулировки чувствительности

Обеспечивает перекрытие не менее чем в 2,5 раза

Множитель развертки

10 раз

Точность установки коэффициента 10Х

±10 %

Линейность

±5 %, х10 ±10%

Режим Х-Y.

Полоса пропускания

DС ~ 500 кГц

Ошибка разности фаз X-Y в полосе частот 0 ... 50 кГц, не более

3°

Z -вход.

Чувствительность

5 В TTL

Ширина полосы

DC - 1 МГц

Входное сопротивление

10 кОм

Макс, входное напряжение

50 В (DC + АС пик), АС частота, не более 1 кГц

Параметры калибратора.

Форма сигнала

Меандр положительной полярности

Частота

1 кГц ±2%

Амплитуда

2 В ±2%

Выходное сопротивление

1 кОм

Электронно-лучевая трубка (ЭЛТ).

Цвет и длительность свечения.

Зеленый, среднее послесвечение.

Рабочая часть экрана

8x10 дел (1 дел = 10 мм)

Поворот луча

Электронная регулировка с передней панели.

Общие характеристики.

Параметры питающей сети:

Напряжением 230 В ±15%

Номинальная мощность потребления:

35 Вт (40ВА).

Условия эксплуатации:

Температура: от 5 до 40° С

Относительная влажность: от 20 до 60%

Габаритные размеры (ВхШхГ)

150мм х 310мм х 455 мм

Вес изделия без соединительных кабелей, не более, кг.

8

Вес изделия в заводской упаковке, не более, кг

9,2

Условия хранения:

от -20 до + 60 °С, при максимальной влажности не более 80 %
