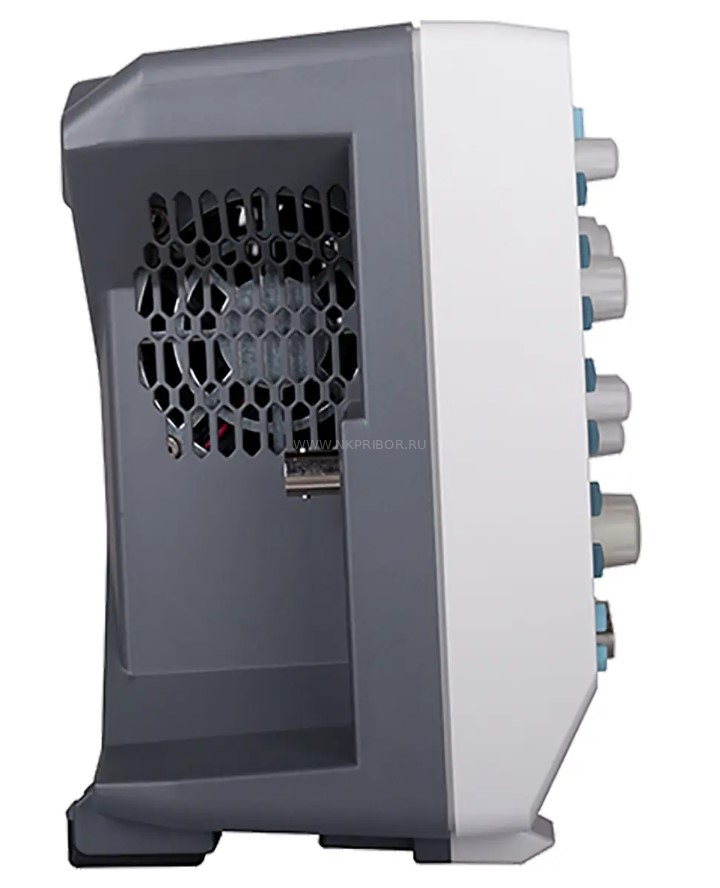

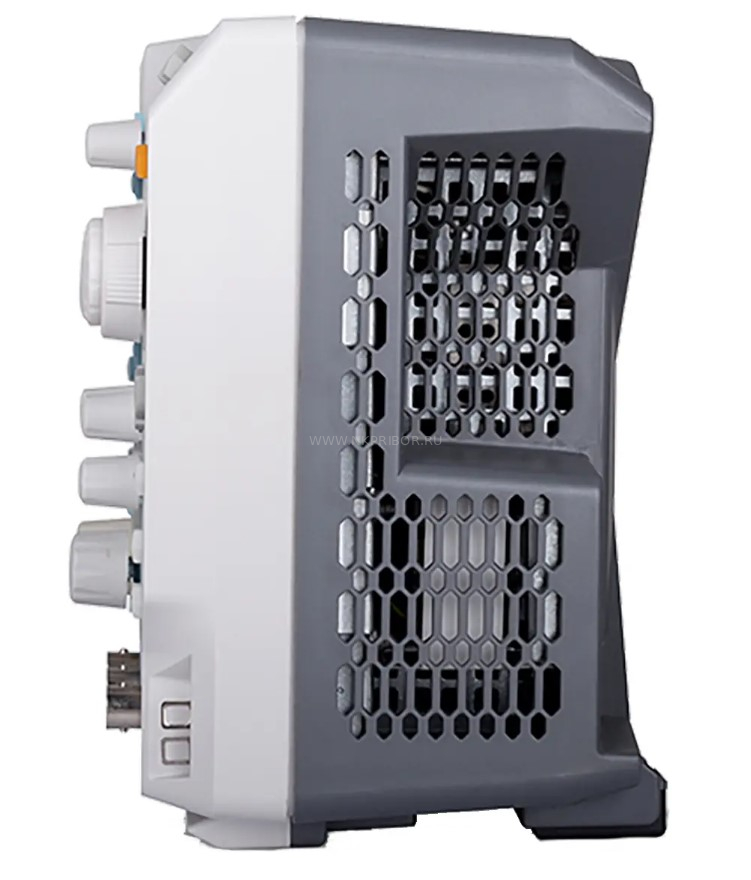

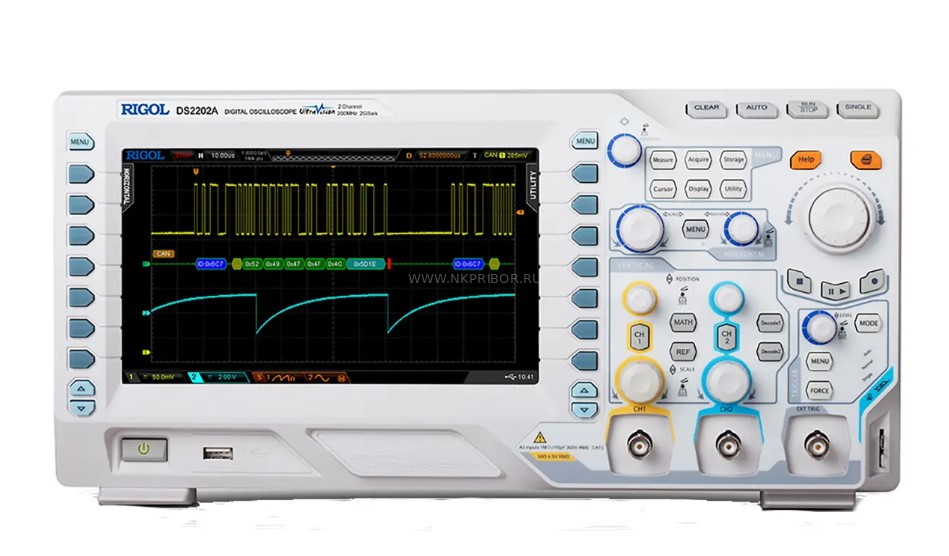

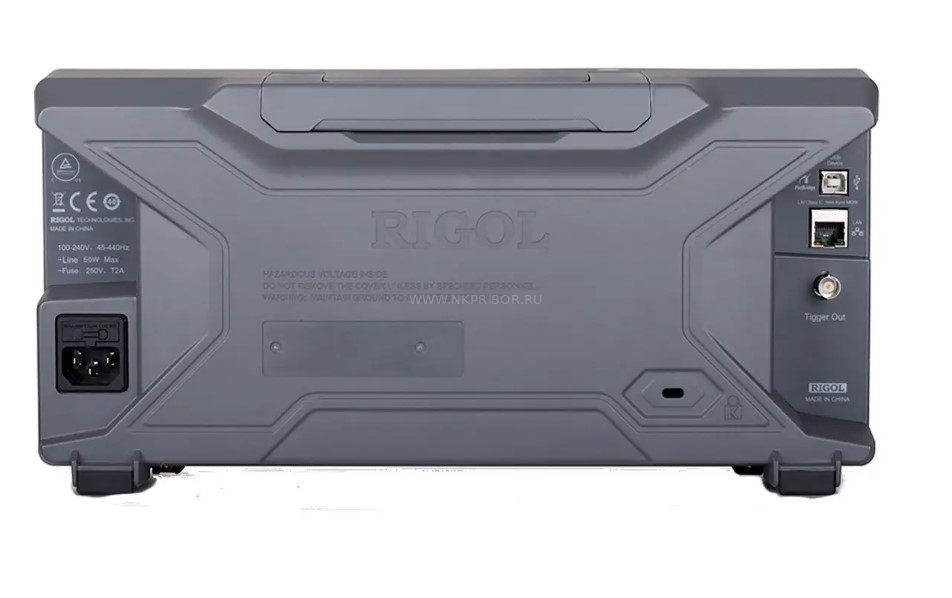

Осциллограф RIGOL DS2202A

Осциллограф Rigol DS2202A двухканальный цифровой прибор с полосой пропускания 200 МГц, обладающий большой глубиной записи, высокой скоростью захвата и низким показателем времени нарастания переходной характеристики. Благодаря таким характеристикам устройство способно с высокой точностью регистрировать сложные быстро меняющиеся сигналы.

Благодаря широкоэкранному дисплею, прибор характеризуется улучшенной информативностью и наглядностью в сравнении с бюджетными серия, а наличие функции регулируемого послесвечения обеспечивает отображение сигналов с 256 градациями яркости, в зависимости от интенсивности, упрощая измерение шумов и колебаний и регистрацию редких событий.

Преимущества Rigol DS2202A

• Технология UltraVision предоставляет расширенный набор средств для записи длинных сигналов, удобной навигации по сохраненной осциллограмме, а также разнообразные режимы синхронизации, функции для математической обработки данных и их анализа.
• Дистанционное управление цифровым осциллографом может осуществляться через интерфейсы LAN, USB или GPIB, в том числе с задействованием опционального переходника, с помощью команд SCPI либо специализированного ПО Ultra Sigma от RIGOL, а также программных продуктов Agilent и National Instruments Corporation.
• Программные опции, которые активируются путем ввода ключей без обращения в сервисный центр, позволяют задействовать дополнительные режимы запуска и протокольного декодирования, а также наращивать глубину памяти.

Функциональные особенности

В отличие от моделей своей серии с меньшим частотным диапазоном, у осциллографа Rigol DS2202A предусмотрена возможность принудительного ограничения пропускания на уровне не только 20, но и 100 МГц. Встроенный аппаратный частотомер позволяет контролировать частотные характеристики отслеживаемого сигнала, когда это невозможно выполнять с помощью курсорных функций, например, при детальном исследовании отдельных участков осциллограммы.

Модель с индексом "A" отличается от базовой модификации возможностью изменения входного импеданса через настройки. Он устанавливается на уровне 50 Ом или 1 Мом, в зависимости от особенностей входного сигнала и выбранного способа подключения для оптимизации согласования при тестировании оборудования и устройств разных типов. Часы реального времени, показания которых используются при сохранении снимков с экрана и записи осциллограмм, упрощают идентификацию сигналов и их последующую расшифровку.

Технические характеристики Осциллограф RIGOL DS2202A
