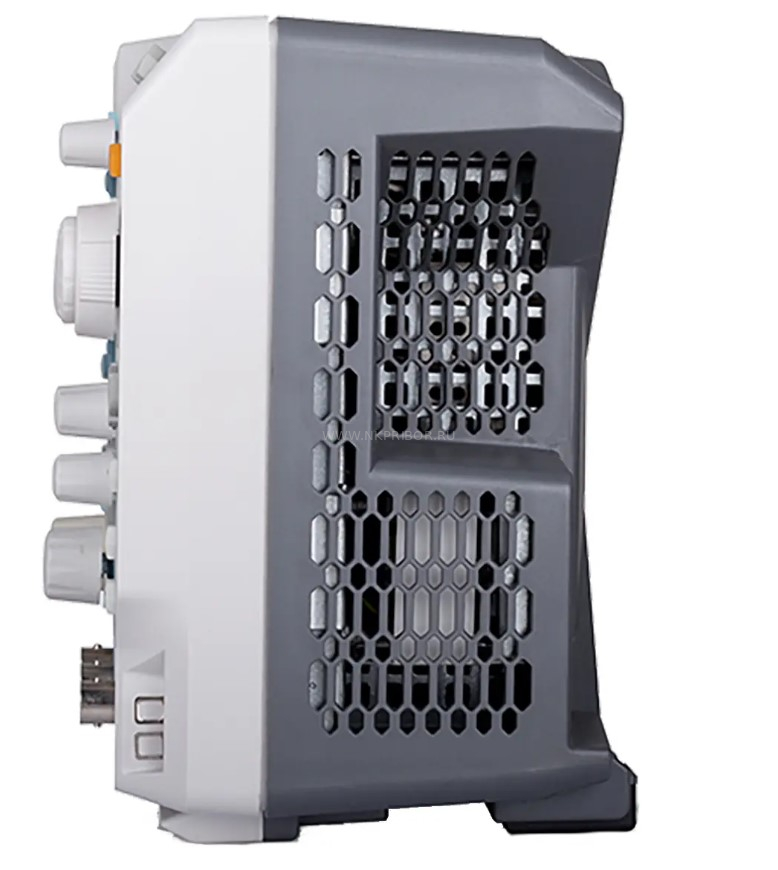

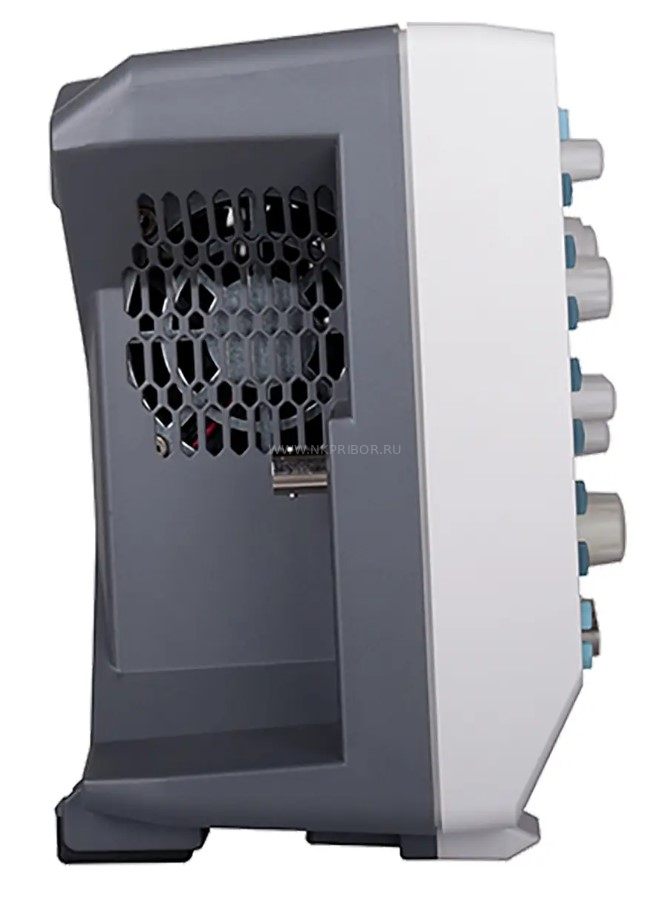

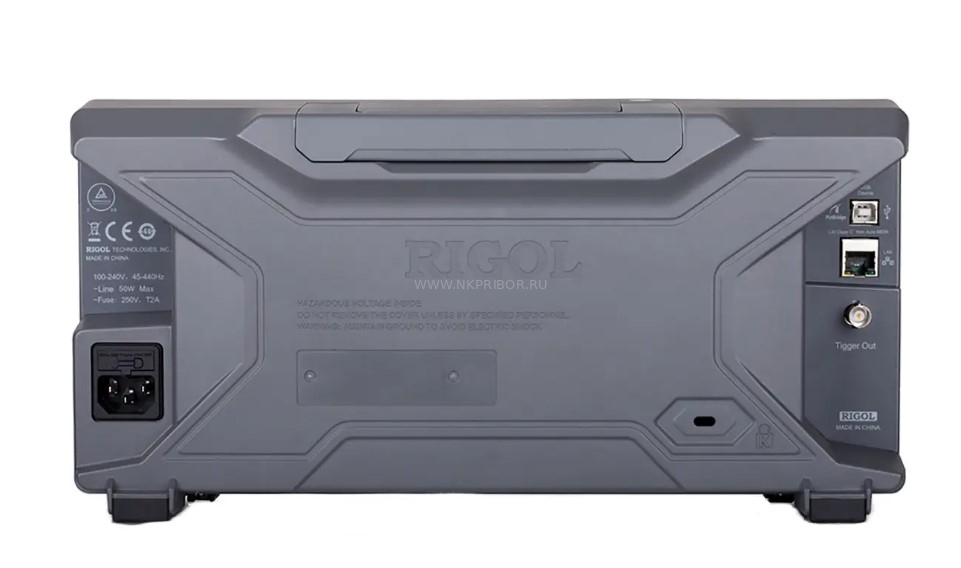

Осциллограф RIGOL DS2302A

Арт DS2302A
Отзывы: 0
Rigol
В избранное
В сравнение
108 909 p
Выберите количество:
Купить в ВКонтакте
Купить в OZON
Купить в Wildberries

Осциллограф Rigol DS2302A с двумя аналоговыми каналами и отдельным входом для внешней синхронизации относится к лабораторным приборам среднего класса. Модель обладает оптимальным соотношением между возможностями и стоимостью. От устройств своей серии предыдущего поколения эта версия отличается увеличенной до 300 МГц полосой пропускания и расширенной, за счет наличия дополнительных режимов работы, функциональностью. Как и более производительные модификации, прибор построен на основе чипсета с поддержкой технологии UltraVision, что упрощает захват, анализ и декодирование сложных сигналов.

Функциональные возможности

В сравнении с представителями младших серий осциллограф Rigol DS2302A обладает улучшенной наглядностью за счет использования цветного экрана большего размера с функцией регулируемого послесвечения и скрываемыми меню. Прибор способен выполнять запись сигналов, курсорные и автоматические измерения, производить статистическую и математическую обработку данных, частотный анализ, декодирование сигналов и шин. Функция Pass-Fail позволяет реализовать режим допускового контроля на соответствие определенным правилам теста при серийных измерениях.

Аппаратными опциями можно увеличить объем регистрируемых с помощью Rigol DS2302A данных до 56 млн. точек. Для реализации функций дистанционного управления или работы в составе лабораторных систем осциллограф оборудован интерфейсами LAN и USB, с поддержкой использования переходника USB-GPIB.

Особенности

  • Встроенный частотомер позволяет с высокой точностью определять частотные характеристики исследуемых сигналов; для исключения ошибочной интерпретации показаний получаемые результаты отображаются разными цветами в зависимости от выбранного канала.
  • Изменяемый входной импеданс дает возможность одинаково эффективно выполнять испытания и отладку радиотехнического оборудования и дискретной аппаратуры.
  • Расширенные возможности тестирования шин  в базовый перечень функций цифрового осциллографа включен режим параллельного декодирования, последовательные режимы доступны в качестве опций.
  • Внутренние системные часы обеспечивают точную временную привязку сохраняемых данных в режиме захвата и записи, что упрощает их последующую идентификацию и расшифровку.

Технические характеристики

Полоса пропускания 300 MГц
Количество каналов 2 + внешний запуск
Регистрация Режим Обычный
Пиковый детектор (500 пс - один канал, 1 нс - два канала)
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Макс. дискретизация (реальное время) 2 Гвыб/сек (1 Гвыб/сек - 2 канала)
Вход Связь по входу открытый, закрытый, земля
Входной импеданс  1 M±2% || 16 пФ ±3 пФ
или 50 ±1,5%
Учет ослабления пробников  0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение  300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания  20 МГц, полный диапазон
Параметры горизонтальной системы Скорость захвата осциллограмм 50000 осц./сек
Интерполяция (sin x)/x
Глубина записи 14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек
7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек
Коэффициент развертки  1 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы ±25 ppm
Максимальная задержка Пред-запуск: 1 ширины экрана
Пост-запуск: 1 с....100000 с
Режимы  Y-T, X-Y, самописец, задержка
Параметры вертикальной системы Вертикальное разрешение 8 бит
Вертикальное отклонение 500 мкВ/дел ~ 10 В/дел (1 M)
500 мкВ/дел ~ 10 В/дел (50 )
Диапазон смещения ±2 В (500 мкВ ~ 50 мВ),
±10 В (51 мВ ~ 200 мВ),
±50 В (205 мВ ~ 2 В )
±100 В (2,05 В ~ 10 В )
Полоса пропускания для аналогового периодического сигнала 300 МГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел 5 Гц ( на входе BNC)
Время нарастания 1,2 нс (типичное)
Погрешность коэф.усиления ±2%
Погрешность смещения  ±0,1 дел ±2 мВ ±1%смещения
Изоляция между каналами  40 дБ
Измерения Курсорные ручные (V, T, 1/T), слежение, авто
Автоматические Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay AB , Delay AB , Phase AB , Phase AB
Отображение 5 измерений одновременно
Статистика Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер встроенный, 6 разрядов
Математические операции A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
FFT окна  прямоугольник, Hanning, Blackman, Hamming
Логические операции    AND, OR, NOT, XOR
Математические функции  Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование Parallel (стандартно), RS-232/UART (опция), IІC (опция), SPI (опция)
Тип дисплея диагональ 8 (203 мм) , ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) Ч 480 (по вертикали) точек
Количество цветов 160 000 цветов
Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Интерфейс USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail)
Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность <50 Вт
Предохранитель 2 A, T тип, 250 В
Габаритные размеры 361,6 мм Ч 179,6 мм Ч 130,8 мм (Ш*В*Г)
Вес Около 4 кг (4,5 кг с упаковкой)



Комплектация

  • RIGOL DS2302A
  • Кабель питания
  • USB кабель
  • Пассивный пробник PVP2350 - 2шт.
