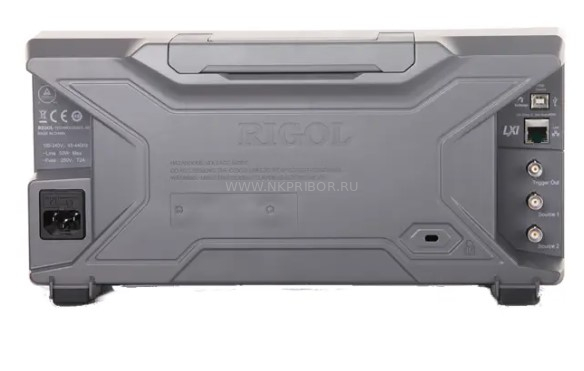

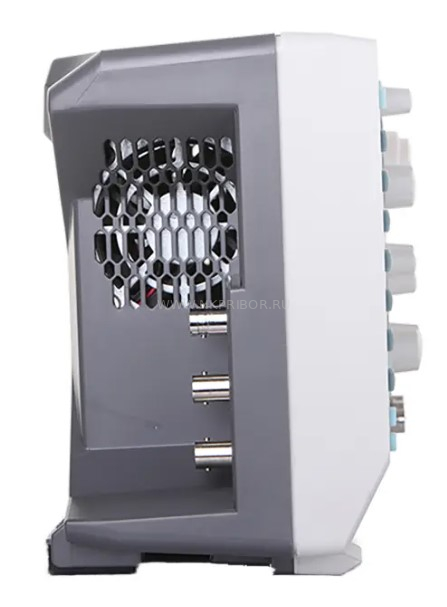

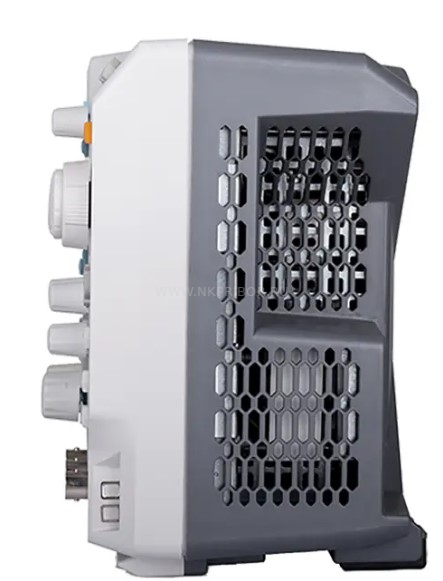

Осциллограф RIGOL MSO2302A

Арт MSO2302A
Отзывы: 0
Rigol
В избранное
В сравнение
173 087 p
Выберите количество:
Купить в ВКонтакте
Купить в OZON
Купить в Wildberries

Осциллограф Rigol MSO2302A с полосой пропускания 300 МГц снабжен полным набором функций регистрации и анализа.. Модель является отличным решением для разработки, отладки и диагностики оборудования низкоскоростной последовательной передачи сигналов.

Большой 8-дюймовый экран с высоким разрешением позволяет легко просматривать данные, а наличие портов Ethernet для работы в сети и USB для взаимодействия с ПК делают цифровой осциллограф ценным, но доступным дополнением к набору инструментов для встраиваемых систем. При автономном использовании прибор способен сохранять осциллограммы на подключенных запоминающих устройствах USB или выводить данные непосредственно на принтер.

Преимущества Rigol MSO2302A

  • 16 цифровых и 2 аналоговых входа с отдельной линией для синхронизации можно задействовать для исследования смешанных сигналов, одновременно отслеживая входные/выходные параметры объекта контроля и работу управляющей дискретной логики.
  • Глубокая память, с опциональной возможностью расширения до 56 M точек, позволяет регистрировать, воспроизводить и анализировать сигналы значительной длины, выявляя редкие непериодические аномалии.
  • Малая шумность при широком диапазоне по вертикали дает возможность выполнять анализ сложных сигналов с низкоуровневыми артефактами.

Функциональные возможности

Дизайн запоминающего осциллографа Rigol MSO2302A обеспечивает высокую гибкость управления. Помимо типового интерфейса с кнопками выбора функций и навигации и регулировочными поворотными энкодерами, прибор снабжен 14 экранными клавишами, функциональность которых зависит от текущего режима работы. Поддерживается 22 типа автоматических измерений и широкий перечень вариантов синхронизации, который дополняется путем активации соответствующих программных опций.

В зависимости от типа сигнала и особенностей объекта контроля можно устанавливать входной импеданс аналоговых каналов на уровне 1 МОм или 50 Ом для минимизации влияния помех и отражения сигналов. Поддержка функции высокого разрешения для снижения уровня шумов путем повышения вертикальной разрядности изображения с 8 до 12 бит методом усреднения единичной дискретизации позволяет выполнять подробное исследование мелких элементов осциллограмм.



Технические характеристики

Полоса пропускания 300 MГц
Количество каналов 2 + 16 цифровых + внешний запуск
Минимальная детектируемая длительность импульса 5 нс
Регистрация Режим обычный
пиковый детектор
аналоговые каналы:500 пс - один канал, 1 нс - два канала
цифровые каналы:1 нс(8 каналов), 8 нс (16 каналов)
усреднение(2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Макс. дискретизация (реальное время) аналоговые каналы:
2 Гвыб/сек (1 Гвыб/сек - 2 канала)
цифровые каналы:
1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)
Режим высокого разрешения 12 бит при 5 мкс/дел, 1 Гвыб/сек или 10 мкс/дел, 500 Мвыб/сек
Вход Связь по входу открытый, закрытый, земля
Входной импеданс  аналоговые каналы:
1 M±1% || 16 пФ ±3 пФ или 50 ±1,5%
цифровые каналы:
101 к±1% || 9 пФ ±3 пФ
Учет ослабления пробников  0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение  300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания  20 МГц, полный диапазон
Параметры горизонтальной системы Скорость захвата осциллограмм 50000 осц./сек
Интерполяция (sin x)/x
Глубина записи аналоговые каналы:
14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек
7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек
цифровые каналы:
14 М (8 каналов) / 7 М (16 каналов)
28 М (8 каналов) / 14 М (16 каналов) опция
Коэффициент развертки  1 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы ±25 ppm
Максимальная задержка Пред-запуск: 1 ширины экрана
Пост-запуск: 1 с....100000 с
Режимы  Y-T, X-Y, самописец, задержка
Параметры вертикальной системы Вертикальное разрешение аналоговые каналы: 8 бит
цифровые каналы: 1 бит
Аналоговые каналы
Вертикальное отклонение 500 мкВ/дел ~ 10 В/дел (1 M)
500 мкВ/дел ~ 10 В/дел (50 )
Диапазон смещения ±2 В (500 мкВ ~ 50 мВ),
±10 В (51 мВ ~ 200 мВ),
±50 В (205 мВ ~ 2 В )
±100 В (2,05 В ~ 10 В )
Полоса пропускания для аналогового периодического сигнала 300 МГц
Полоса пропускания для однократного сигнала 300 МГц
Низкочастотный предел 5 Гц ( на входе BNC)
Время нарастания 1,8 нс (типичное)
Погрешность коэф.усиления ±2%
Погрешность смещения  ±0,1 дел ±2 мВ ±1%смещения
Изоляция между каналами  40 дБ
Цифровые каналы
Пороги 1 группа из 8 каналов, настраиваемые
Уровень порогов TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Диапазон значений порогов ±15 В с шагом 10 мВ
Погрешность установки порога ±(100 мВ + 3% от установленного значения)
Макс.динамический диапазон ±10 В + значение порога
Мин. размах напряжения 500 мВп-п
Вертикальное разрешение 1 бит
Измерения Курсорные ручные (V, T, 1/T), слежение, авто
Автоматические Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay AB , Delay AB , Phase AB , Phase AB
Отображение 5 измерений одновременно
Статистика Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер встроенный, 6 разрядов
Математические операции A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
FFT окна  прямоугольник, Hanning, Blackman, Hamming
Логические операции    AND, OR, NOT, XOR
Математические функции  Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование Parallel (стандартно), RS-232/UART (опция), IІC (опция), SPI (опция)
Технические характеристики
Тип дисплея диагональ 8 (203 мм) , ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) Ч 480 (по вертикали) точек
Количество цветов 160 000 цветов
Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Интерфейс USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail)
Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность <50 Вт
Предохранитель 2 A, T тип, 250 В
Габаритные размеры 361,6 мм Ч 179,6 мм Ч 130,8 мм (Ш*В*Г)
Вес Около 4 кг (4,5 кг с упаковкой)





Комплектация

  • Цифровой осциллограф MSO2302A
  • Осциллографические щупы (2 шт)
  • Пробник логического анализатора RPL2316
  • Сетевой кабель
  • USB кабель для подключения к ПК
  • Краткое руководство по эксплуатации
  • CD диск с руководством по эксплуатации и программным обеспечением
