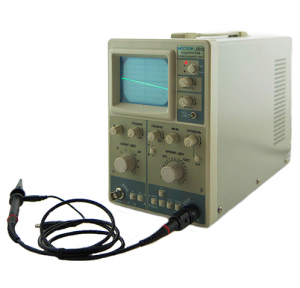

Осциллограф универсальный МЕГЕОН 15011

Отзывы: 0
МЕГЕОН
В избранное
В сравнение
39 200 p
Выберите количество:
Купить в ВКонтакте
Купить в OZON
Купить в Wildberries

Стационарный осциллограф Мегеон 15011 является аналоговым измерительным прибором, которые широко применяется на промышленных объектах, ремонтных мастерских и различных учебных заведениях. Стоит отметить, что прибор оснащен интегрированным калибратором, а максимальная полоса пропускания составляет 10 МГц

Осциллограф Мегеон 15011 оснащен одним входным каналом и имеет ЭЛТ дисплей.

Осциллограф поддерживает несколько видов синхронизации: автоколебательный, по видеосигналу, ждущий. Благодаря вертикальному исполнению корпуса и небольшим габаритам, данный осциллограф идеально подойдет для испытания и тестирования электронного оборудования в лабораторных условиях.

Технические характеристики МЕГЕОН 15011

ПараметрЗначение
Количество каналов1
Полоса пропускания(0 10) МГц
Вертикальное отклонение:
Коэффициент отклонения5 мВ/дел 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)
с делителем 1:1050 мВ/дел 50 В/дел
основная погрешность±5%
основная погрешность с делителем 1:10±7%
Плавная регулировка коэффициента отклонения от калиброванного значения2,5 раза
Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе400 В
Время нарастания переходной характеристики35 нс
Входное активное сопротивление1 МОм
с делителем 1:1010 МОм
Входная емкость25 пФ
с делителем 1:1020 пФ
Горизонтальное отклонение:
Коэффициент развертки0,1 мкс/дел 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5)
Плавная рагулировка коэффициента развертки от калиброванного значения2,5 раза
основная погрешность±5%
Режим работы разверткиавтоколебательный, ждущий, блокировка уровня запуска
Синхронизация:
Диапазон частот20 Гц 10 МГц
Виды синхронизацииот внутреннего источника, от внешнего источника, сети, телевизионным сигналом
Амплитуда внешней синхронизации(0,3 1) В
Нестабильность синхронизации0,1 дел
Общие характеристики:
Встроенный калибратор выдает импульсы прямоугольной формы (меандр):
амплитуда0,5 В
погрешность±2%
частота1 кГц
погрешность±2%
Размер экрана ЭЛТ36Ч48 мм (6Ч8 делений)
Ширина линии луча0,8 мм
Электропитание:
от сети переменного тока220 В, 50 Гц
потребляемая мощность25 В-А
Условия эксплуатации:
температура окружающей среды(+5 +40) o С
относительная влажность при температуре +25 o С85%
время непрерывной работы8 ч
Габаритные размеры:130 Ч 240 Ч 290 мм
Масса3,5 кг
