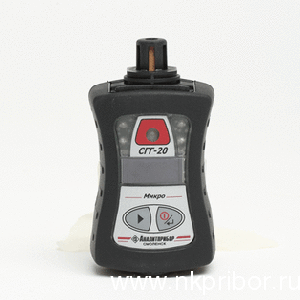

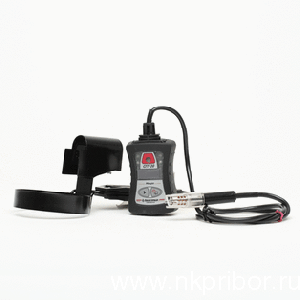

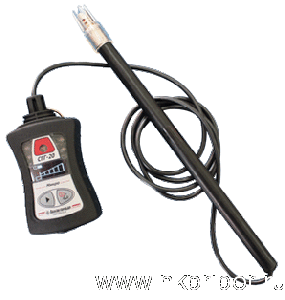

Переносной сигнализатор - течеискатель горючих газов СГГ-20Микро

Предназначены для:
- обеспечения безопасности персонала от риска возникновения довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров с воздухом;
- обнаружения мест утечек сжиженного (по ГОСТ - 20448-90) и природного (по ГОСТ 5524-87) газов, водорода и других горючих углеводородных газов.

Область применения:
- на предприятиях, обслуживающих распределенные газовые сети или газобаллонное оборудование;
- на нефтеперерабатывающих предприятиях, НГДУ, нефтескладах, предприятиях, транспортирующих нефть;
- в производственных помещениях (котельных, ГРС, ГРП), колодцах, подвалах;
- использование при эксплуатации газопроводов низкого, среднего и высокого давления ( при вероятности образования взрывоопасной смеси газов различных категорий) подземных газопроводов и при проведении ремонтно-восстановительных работ АДС и ЦДС.

Тип газоанализатора - индивидуальный.
Способ забора пробы - диффузионный или принудительный за счет внешнего побудителя расхода или от резиновой груши.
Принцип действия - термохимический.

Все модификации СГГ-20Микро (за исключением СГГ-20Микро-02ГД) соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Российского Речного Регистра (РРР). При заказе прибора с сертификатом РМРС и/или РРР необходимо указать в конце наименования прибора литеру «Р» и вид необходимого сертификата.

Модификации сигнализаторов СГГ-20Микро

Модификации сигнализаторов	Поверочный компонент	Тип датчика	Контролируемые вещества	Единица физической величины	Длина кабеля, м
СГГ-20Микро	метан (СН4)	встроенный	горючие газы и пары согласно приложению А	% НКПР	нет
СГГ-20Микро-М	метан (СН4)	встроенный	метан (СН4) (в отсутствии других горючих газов)	об. доля, %	нет
СГГ-20Микро-02Г	гексан (С6Н14)	выносной	горючие газы и пары согласно приложению А	% НКПР	от 2 до 10
СГГ-20Микро-01	метан (СН4)	выносной	горючие газы и пары согласно приложению А	% НКПР	1,5
СГГ-20Микро-01М	метан (СН4)	выносной	метан (СН4) (в отсутствии других горючих газов)	об. доля, %	1,5
СГГ-20Микро-02	метан (СН4)	выносной	горючие газы и пары согласно приложению А	% НКПР	от 2 до 10
СГГ-20Микро-02М	метан (СН4)	выносной	метан (СН4) (в отсутствии других горючих газов)	об. доля, %	от 2 до 10
СГГ-20Микро-03К	метан (СН4)	выносной	горючие газы и пары согласно приложению А	% НКПР	1,0*
СГГ-20Микро-02ГД	гексан (С6Н14)	встроенный	горючие газы и пары согласно приложению А	% НКПР	нет
СГГ-20Микро-В	водород (Н2)	встроенный	водород (Н2) (в отсутствии других горючих газов)	об. доля, %	нет
СГГ-20Микро-01В	водород (Н2)	выносной	водород (Н2) (в отсутствии других горючих газов)	об. доля, %	1,5
СГГ-20Микро-П	пропан (С3Н8)	встроенный	пропан (С3Н8) (в отсутствии других горючих газов)	об. доля, %	нет
СГГ-20Микро-01П	пропан (С3Н8)	выносной	пропан (С3Н8) (в отсутствии других горючих газов)	об. доля, %	1,5

* - Устройство для контроля остаточного содержания горючих газов в баллоне
Все модификации оснащены функцией течеискателя с чувствительностью по поверочному компоненту - 0,01% об.доли (по отдельному заказу - 0,001% об.доли).

Основные технические характеристики:

Наименование	Значение	Примечание
Время срабатывания сигнализации в циклическом/непрерыном/течеискателя режимах, с, не более	15/10/3
Маркировка взрывозащиты	1ExibdIICT6 X
Диапазон рабочих температур, °С	от -40 до +50
Степень защиты корпуса	IP68	блока датчика IP54
Время непрерывной работы, ч, не менее	14	при температуре окружающей среды (20 ± 5) °С
Габаритные размеры (ДхШхВ), мм, не более	55х35х105	блока датчика: длина – 100, диаметр – 20
Масса, кг, не более	0,2

Отличительные особенности

- корпус высокой прочности (выдерживает падение на бетонный пол с высоты 1 м);
- широкий температурный диапазон (от -40 до +50 °С);
- монохромный дисплей, работающий при низких температурах;
- термохимический сенсор защищен от перегрузок в диапазоне от 3 до 50 % объемной доли, путем снятия тока с датчика;
- связь с ПЭВМ осуществляется по USB-кабелю;
- возможность быстрой замены датчика;
- использование термохимических сенсоров производства ФГУП «СПО «Аналитприбор»;
- возможность выбора режима работы сигнализатора (непрерывный или циклический, течеискателя);

- по дополнительному заказу сигнализатор оснащается вспомогательными устройствами для газоанализаторов.

Комплект поставки >

Газоанализатор СГГ-20Микро;

Комплект ЗИП;

Документация.

Дополнительно заказывают >

Датчик ИБЯЛ.413226.051 (взамен отработавшего свой ресурс);

Мех резиновый ИБЯЛ.302646.001 (обеспечение принудительного отбора пробы при эксплуатации);

Пробозаборник ИБЯЛ.418311.033 (для обеспечения отбора пробы из труднодоступных мест);

Пробозаборник ИБЯЛ.418311.033 (для обеспечения отбора пробы из труднодоступных мест по КР 1032-14; )

Пробозаборник ИБЯЛ.418311.0 (для обеспечения отбора пробы, где возможно присутствие воды);

Набор для корректировки показаний (ПГС-ГСО2 шт., ВТР, ИР);

Набор для поверки показаний (ПГС-ГСО3 шт., ВТР, ИР);

Блок аккумуляторный ИБЯЛ.563511.004; > Устройство зарядное в упаковке ИБЯЛ.413955.012.
