Портативный течеискательный комплекс «ТИ1 - ЗОНД+» предназначен для поиска, локализации и количественной оценки утечек гелия, элегаза, пропан-бутана, метана, фреонов, ацетилена, углеводородов и т.д. Течеискатель обеспечивает входной и эксплуатационный контроль герметичности (гелиевый контроль) ответственных объектов:
Контроль герметичности вакуумных и пневматических систем. Поиск течей в затворах, насосах. Тестирование систем автомобилей: тормозная, топливная, АБС, кондиционирования. Локализация течей в крупногабаритных объектах. Проверка качества сварных швов, герметичности вакуумных соединений. Проверка целостности упаковки пищевых продуктов, лекарственных средств. Проверка целостности корпусов РЭ аппаратуры в т.ч. рентгеновских аппаратов.
Портативный течеискательный комплекс «ТИ1 - ЗОНД+» предназначен для поиска, локализации и количественной оценки утечек гелия, элегаза, пропан-бутана, метана, фреонов, ацетилена, углеводородов и т.д. Течеискатель обеспечивает входной и эксплуатационный контроль герметичности (гелиевый контроль) ответственных объектов:
- Контроль герметичности вакуумных и пневматических систем
- Поиск течей в затворах, насосах
- Тестирование систем автомобилей: тормозная, топливная, АБС, кондиционирования
- Локализация течей в крупногабаритных объектах
- Проверка качества сварных швов, герметичности вакуумных соединений
- Проверка целостности упаковки пищевых продуктов, лекарственных средств
- Проверка целостности корпусов РЭ аппаратуры в т.ч. рентгеновских аппаратов
Течеискатель «ТИ1 - ЗОНД+» и метотоды контроля (звукорезонансный и акустический) одобрены техническим комитетом Росстандарта "НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ/ТЕЧЕИСКАНИЕ" ТК371/ПК6
Сравнительно с течеискателями, основанными на принципе изменения теплопроводности контролируемой среды, ТИ-1 Зонд+ обладает существенно меньшим временем отклика, что позволяет осуществлять контроль с большей скоростью. Благодаря дифференциальной схеме щупа, который состоит из измерительного и опорного каналов, ТИ-1 Зонд может работать в загазованном помещении, сигнализируя о наличии течи только в непосредственной близости от нее. Кроме того, дифференциальная схема позволяет отстраиваться от таких мешающих факторов, как масляные пятна, повышенная влажность общая загазованность помещения и т.п.
ТИ-1 Зонд обладает чувствительностью порядка 10Е-6 (л*Па/с), что позволяет применять его для поиска таких малых утечек, которые не могут быть выявлены обмыливанием.
Назначение преобразователей:

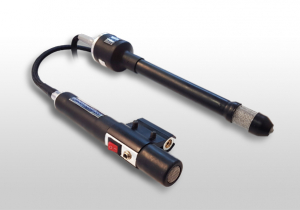

Гелиевый щуп (звукорезонансный метод) - поиск утечек газов со скоростью звука отличной от скорости звука воздуха (гелий, водород и т.д.).
Ультразвуковой щуп (акустический метод) - поиск утечек по принципу регистрации звуковых колебаний излучаемых потоком газа вытекающего из объекта контроля.
Особенности ТИ1-ЗОНД:
- современная элементная база и высокопроизводительное цифровое ядро
- взрывозащищенное исполнение (опционально)
- большой ЖК индикатор 320 х 240 точек
- два типа используемых щупов: гелиевый и ультразвуковой
- возможность поиска утечек вакуума
- минимальный уровень выявляемой течи 0,05 г/год
- установка порога срабатывания после калибровки по контрольной течи
- лазерный целеуказатель места контроля (для ультразвукового щупа)
- поиск утечек на большом расстоянии (до 40 м) при использовании ультразвукового щупа
- сверхчувствительный поиск малых утечек при использовании гелиевого щупа
- интерфейс USB
- возможность замены преобразователей без подстройки к электронному блоку.
- высокая скорость контроля по сравнению с зарубежными аналогами.
- автоматическая отстройка от мешающих факторов влажность воздуха, загазованность помещения.
- прорезиненный влагостойкий корпус из ABS пластика, класс защиты IP65
Технические характеристики:
Портативный течеискатель «ТИ1-ЗОНД» с гелиевым преобразователем для локального поиска малых утечек гелия, элегаза, фреонов и т.д. в непосредственной близости от утечки (до 30 мм)
Чувствительность течеискателя |
1·10-6 м 3 · Па/с, устойчивая работа в условиях загазованности, слабая зависимость от влажности |
Время выхода на режим течеискателя |
1 минуты |
Масса течеискателя |
0.3 кг (1 кг в упаковке) |
Габариты электронного блока |
160 х 88 х 34 |
Пробный газ |
Гелий |
Количество дополнительных пробных газов |
Любые газы, отличающиеся по скорости звука от воздуха |
Постоянная времени течеискателя |
1 с |
Длина зондовой части щупа |
1 м |
Проверка нижнего порога чувствительности |
Калиброванная контрольная течь диффузионного типа «КТ-1» (СДОС 07-2012) |
Световая, звуковая и цифровая индикация утечек |
+ |
Время непрерывной работы от аккумуляторов |
Не менее 5 часов |

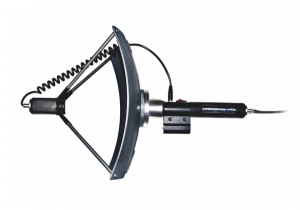

Портативный течеискатель «ТИ1-ЗОНД+» с акустическим ультразвуковым щупом, параболическим усилителем предназначен для контроля герметичности систем работающих под давлением и вакуумных систем в процессе изготовления и эксплуатации. Поиск утечек в газовых сетях и наземных участках газопроводов на удаленном расстоянии.
Частотный диапазон, кГц |
37 44 |
Пробный газ |
Воздух, азот, гелий, вакуум и т.д. |
Дистанция обнаружения утечки газа, м |
до 40 м |
Масса щупа, кг ·без параболического усилителя ·с параболическим усилителем |
0,1 0,25 |
Габариты щупа, мм ·без параболического усилителя ·с параболическим усилителем |
60х30х23 230х400х90 |
Проверка нижнего порога чувствительности |
Калиброванная контрольная течь «КТ-2 АКУСТИКА» - контрольный образец (СДОС 09-2014) |
Длина зондовой части щупа, м ·без параболического усилителя ·с параболическим усилителем |
1 1 |
Наличие лазерного целеуказателя течи |
Да |
Диапазон рабочих температур |
- 10... 50 С |

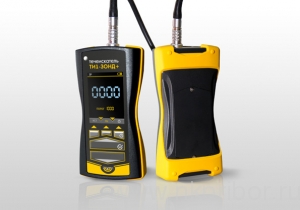

Основные отличия нового течеискателя ТИ1-ЗОНД+ от предшественника ТИ1-ЗОНД
ТИ1-ЗОНД |
ТИ1-ЗОНД+ |
|
Габаритные размеры электронного блока, мм |
160 х 98 х 33 |
159 х 77 х 33 |
Масса электронного блока, кг |
0,45 |
0,35 |
Пылевлагозащитное исполнение |
----- |
IP65 , корпус из ABS пластика |
Взрывозащищенное исполнение |
----- |
Ex (опционально) |
Дисплей, точек |
133х64 Монохромный |
320х240 ЖК Цветной |
Разъемы подключения преобразователей |
РС7 |
LEMO 1B |
Модернизированная конструкция преобразователей |
----- |
да |
Питание |
Батарейки АА |
NiMH аккумуляторы или батарейки АА / сеть 220В |
Встроенное зарядное устройство |
----- |
да |
Сохранение результатов контроля в памяти прибора |
----- |
да (опционально) |
Подключение к ПК |
----- |
да (опционально) |
Комплект поставки:
- Электронный блок с аккумуляторами
- Преобразователь акустический ультразвуковой
- Преобразователь гелиевый
- Параболический усилитель (опционально)
- Контрольная течь КТ-1 (опционально)
- Контрольная течь КТ-2 (опционально)
- Зарядное устройство
- Наушники
- Паспорт (руководство по эксплуатации)
- Сумка для переноски
Нормативные методические документы:
"Методические рекомендации о порядке проведения контроля герметичности неконтактным акустическим газовым методом сосудов, аппаратов, котлов и трубопроводов" СДОС-09-2014. Скачать
"Методические рекомендации о порядке проведения контроля герметичности технических устройств и сооружений применяемых и эксплуатируемых на опасных производственных объектах" СДОС-07-2012. Скачать
Руководство по эксплуатации течеискателя скачать
Течеискатели ТИ1-ЗОНД+ в настоящее время успешно эксплуатируются на предприятиях:
ФГУП «ЦЭНКИ»
АО «ЧМЗ»
УПКБ Деталь АО
ФГУП "РФЯЦ - ВНИИЭФ"
ФГУП "ГОСНИИОХТ"
АО «Институт реакторных материалов»
ООО Газпром Нефть Шельф (МЛСП «Приразломная»)
АО "НПО "ЦНИИТМАШ"
ООО "Центр плазменных и вакуумных технологий"
и др.
Производитель: | АКА-Скан |
