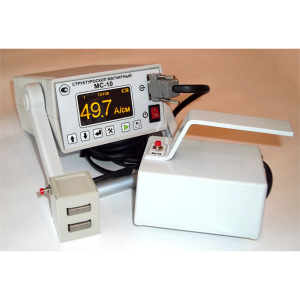

Преобразователь для контроля малогабаритных деталей МС-10

Структуроскоп магнитный МС-10 от производителя предназначен для контроля:
напряжено-деформированного состояния металлоконструкций, изготовленных из ферромагнитной стали (грузоподъемные механизмы, трубопроводы, эскалаторы, лифты, подъемники, котлы, сосуды, работающие под давлением);
качества термообработки, химико-термического упрочнения, закалки, наклепа поверхностно упрочненных слоев;
механических свойств изделий из стали и чугуна;
по маркам стали и чугуна.

Соответствует ГОСТ Р 52330-2005: Контроль неразрушающий. Контроль напряженно-деформированного состояния объектов промышленности и транспорта. Общие требования.

МС-10 по всем параметрам превосходит предшественников - КРМ-Ц и КРМ-Ц-К2М и может использоваться вместо них.

Отличительные особенности.

- Неразрушающий контроль прочностных, пластических и вязких свойств деталей и конструкций из ферромагнитный сталей и чугунов по ГОСТ 30415-96, ОСТ 14-1-184-65, ТУ-14-1016-74 и др.;
- Неразрушающий контроль глубины и твердости поверхностно-упрочненных слоев на стальных и чугунных деталях;
- Контроль качества низкотемпературного отпуска режущего и измерительного инструмента, подшипниковых сталей;
- Контроль одноосных упругих напряжений;
- Контроль однородности свойств массивных деталей.

Технические характеристики.

Базовая версия:
Диапазон коэрцитивной силы материала контролируемых изделий, А/см, — 1,0…60

Предел допускаемой основной абсолютной погрешности измерений коэрцитивной силы Hc на стандартных образцах при нормальной температуре окружающего воздуха 20±5 С не превышает значений 0,1+0,04Hco,
где Hco — величина измеренного значения коэрцитивной силы стандартного образца.
Значение погрешности обеспечивается при зазоре между преобразователем и поверхностью контролируемого изделия, мм, не более — 0,5

Электропитание структуроскопа осуществляется от аккумулятора.

Возможно исполнение для работы от сети 220В/50Гц.

• Время установления рабочего режима после включения питания, мин, не более — 2
• Время одного измерения, с, не более — 6
• Время непрерывной работы (без подзарядки) структуроскопа, ч, не менее — 16
• Внутренняя память — до 512 серий по 512 измерений в каждой с возможностью просмотра.
• Диапазон рабочих температур от минус 20 до плюс 40 С;
• Габаритные размеры, (длина х ширина х толщина), мм:
• блока электронного — 190х140х80
• преобразователя — 135х75х100
• Масса, кг-1
• блока электронного с аккумулятором — 2,3±0,05
• преобразователя — 1,3±0,05
