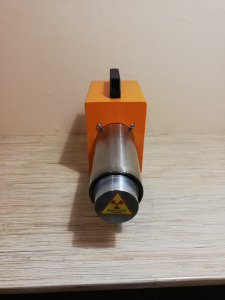

Рентгеновский аппарат ИРА-320

Новое поколение импульсных рентгеновских аппаратов производимых в России

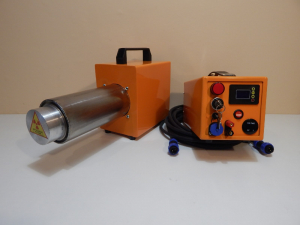

Устройство рентгеновского аппарата состоит из: генератора, источника излучения, внешней контрольной панели и прочих вспомогательных узлов.

В аппаратах марки ИРА, производства г. Пермь, внесены технологические улучшения, которые расширяют функционал импульсного РА, а именно:

• Повышенная работоспособность на отказ, за счет замены трансформаторного масла на газовую изоляцию, применение которой позволяет:
  • Высоковольтный трансформатор в излучателе имеет более высокую электротехническую прочность, чем аналоги ,т. к. в его производстве применяются современные полимерные материалы (собственная разработка);
  • Улучшен контакт между цангой и рентген трубки;
  • Анодное напряжение на рентгеновской трубке 320 кВ;
  • Использовать аппарат в любых положениях и под любым углом наклона;
  • Увеличить аппарату диапазон рабочих температур от минус 40 С до плюс 50 С.
• Имеется возможность установки управления с помощью смартфона.
• Корпус рентгеновского блока выполнен из нержавеющей стали, что в свою очередь снижает боковое и заднее излучение аппарата.
• Кабель между пультом управления и рентгеновским блоком из резины, что позволяет без проблем эксплуатировать аппарат при минусовых температурах.

Гарантия производителя на Радиографический промышленный аппарат ИРА-320 - 2 года с момента приобретения в компании НК-Прибор.

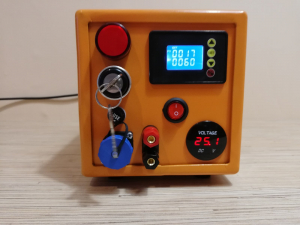

В рентген аппарате ИРА-320 отсутствует высоковольтный кабель. В широко известном аппарате Арина высоковольтный кабель является очень частой причиной выхода из строя пульта управления, т.к. грязь, снег и влага приводят к пробою изоляторов, т.е. получается короткое замыкание в пульте. А также практически каждый дефектоскопист при работе с Ариной испытывал на себе высокое напряжение при откручивании высововольтного разъема после работы. В аппарате ИРА-320 с пульта управления подается безопасное напряжение 24В, а вся высоковольтная часть находиться в рентген блоке, что увеличивается надёжность аппарата и самое главное безопасность при работы с данным аппаратом.

Технические характеристики рентгенаппарата ИРА-320:

Базовые характеристики

Экспозиционная доза рентгеновского излучения измеренная по ГОСТ 22091.6-84 на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке при времени экспозиции 1,5 мин. при окружающей температуре +20°С, мР 800

Экспозиционная доза рентгеновского излучения измеренная по ГОСТ 22091.6-84 на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке при времени экспозиции 1,5 мин через свинцовую пластину толщиной 1 мм при окружающей температуре +20°С, мР 150

Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами, мм 25

Амплитуда импульса напряжения на рентгеновской трубке, кВ 250

Питание аппарата от аккумуляторной батарей, В 24

Питание аппарата от сети, В 220

Мощность, потребляемая от аккумуляторов, не более, ВА 320

Длительность цикла непрерывной работы, сек. не более 120

Интервал между циклами не менее, сек не менее времени экспозиции

Среднее время наработки на отказ, час 200

Рабочее положение рентгенаппарата любое

Масса рентгеновского блока, кг 9

Габаритные размеры рентгеновского блока, мм

длина 500

высота 270

ширина 150

Габаритные размеры пульта, мм

длина 270

высота 190

ширина 155
