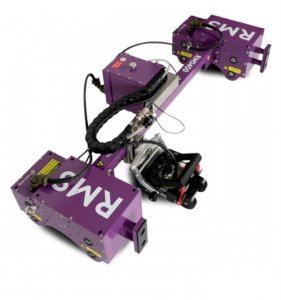

Роботизированная система коррозионного мониторинга для ФАР-дефектоскопов SILVERWING RMS PA

Не проникающая инспекция: быстрее, легче, безопаснее.

Решение Silverwing RMS PA позволяет воссоздать 100% карту коррозии критических объектов. Скорость диагностики может быть до 10 раз выше при высоком разрешении по сравнению с распространенными методами УЗК.

Карта коррозии при помощи ФАР

Автоматизированный коррозионный мониторинг стал неотъемлемой частью процедур неразрушающего контроля и широко применяется при диагностике подконтрольных объектов. Для оптимизации временных затрат относительно разрешения до сих пор применялась методика контроля участками по 3-4 мм.

Объединение технологии контроля фазированными решетками с автоматизированным созданием карт коррозии позволило увеличить производительность без снижения разрешения и вероятности обнаружения дефектов.

Датчики ФАР имеют широкую площадь покрытия и разрешение 1 мм, требуемая площадь сканирования обрабатывается за меньшее время. Возможность работы при более высоком разрешении и с увеличенной скоростью ведет к увеличению вероятности обнаружения дефектов, улучшает визуализацию и характеризацию дефектов.

При работе с устройствами ФАР используется специальный модуль подачи воды, создающий контролируемый и стабильный слой воды, позволяющий работать без призм, улучшает проводимость сигнала, точность и снижает "мертвую зону". Такое исполнение снижает требования к поверхности и улучшает акустический контакт.

Не проникающая инспекция (NII)

Это уникальное сочетание технологий позволяет производить различную диагностику сосудов под давлением и сопутствующих трубопроводов.

Выполнение тщательной не проникающей инспекции предполагает применение множества процедур ультразвукового контроля. В дополнение к созданию карт коррозии оболочки сосуда требуется инспекция сварных швов методом ToFD и ручное сканирование швов патрубков и клапанов при помощи ФАР.

Система RMS для работы с ФАР позволяет оператору выполнять все процедуры NII просто меняя соответствующие датчики.

Области применения

• Сосуды под давлением;
• Трубопроводы;
• Горизонтальные накопительные резервуары;
• Стенки и крыши резервуаров;
• Сферические резервуары;
• Корпуса судов;
• Морские объекты;
• Шламоуловители;
• Другие подконтрольные металлические объекты

Высокоточные дефектоскопы на фазированных решетках

Уникальная серия приборов на ФАР с интуитивной технологией фазированных решеток и методом TFM

Решения Eddyfi Technologies

Eddyfi Technologies объединяет ведущие решения для контроля: сканер Silverwing RMS и дефектоскопы M2M на фазированных решетках для высокоскоростного контроля.

Испытанная роботизированная система RMS успешно работает на таких объектах как сосуды под давлением, трубопроводы, накопительные баки и т.д. в сложных условиях, связанных с нефтегазовыми средами, морскими объектами и горношахтными работами.

Новейшие приборы M2M Gekko и Mantis считаются наилучшими дефектоскопами с технологией ФАР на рынке. M2M является первым производителем, предлагающим портативные решения с матричными ФАР и работающими с методом TFM в реальном времени.

Преимущества:

• 10-кратное ускорение работы по сравнению с известными способами создания карт коррозии;
• Высококачественная визуализация при стандартном разрешении 1 × 1 мм;
• Отдельное устройство для ручного сканирования с датчиком пути;
• Увеличенная вероятность обнаружения дефектов;
• Увеличенная точность и характеризация дефектов.

Встроенное ПО

Пользовательский интерфейс разработан для облегчения работы. Контрольное ПО RMS беспрепятственно совместимо с приборами M2M для сбора и анализа данных.

Метод полной фокусировки в реальном времени (TFM)

В качестве одного из решений для процедур NII, сканирование методом TFM может быть внедрено в программу диагностики. Высокое разрешение и улучшенная фокусировка позволят характеризовать дефекты при следующих ситуациях:

• Высокотемпературная водородная коррозия;
• Коррозия опорной поверхности фланца;
• Усталостные растрескивания;
• Коррозия под воздействием микроорганизмов;
• Водородное вспучивание;
• Общие случаи коррозии и эррозии;
• Расслоения;
• Нарушения и отслоения внутренних покрытий.

Подключаемый ручной сканер R-скан с датчиком пути

Система RMS включает в себя ручной сканер для контроля небольших участков, позволяющий работать с диаметрами от 100 мм до плоских поверхностей.

Устройство R-Scan может поставляться независимо для прямого подключения к приборам M2M Gekko и Mantis, после чего Вы получаете полу-автоматическую систему для карт коррозии с возможностью сбора данных на приборе.

Идеальный для деталей со сложной геометрией и зон ограниченного доступа, сканер R-Scan улучшает гибкость контроля и возможности работы в портативном режиме.
