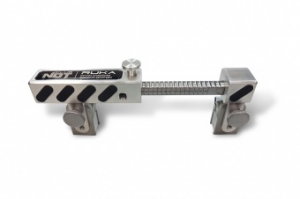

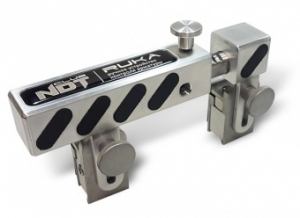

RUKA ручное устройство контроля арматуры - предназначено для ручного ультразвукового контроля стыковых соединений стержней арматуры диаметром от 20 до 40 мм выполненных ванными и многослойными способами сварки в инвентарных формах, на стальных скобах-накладках и подкладках или без формующих и вспомогательных элементов. RUKA применяется в составе с ультразвуковым дефектоскопом.

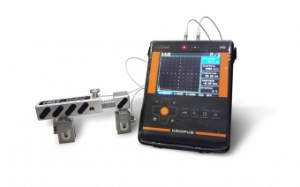

Рекомендуемые дефектоскопы для совместной работы: УСД-50 IPS, УСД-46, А1212 MASTER, А1214 EXPERT, А1211 MINI. Настройки для данных дефектоскопов.

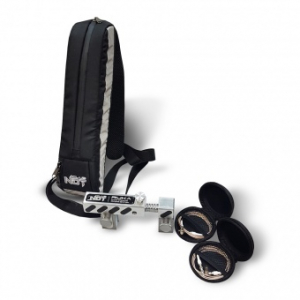

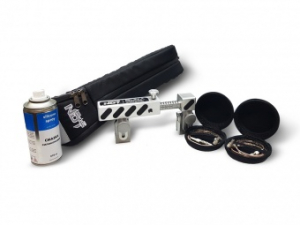

БАЗОВАЯ КОМПЛЕКТАЦИЯ RUKA:
Механический затвор RUKA 1 шт.
Магнитный башмак RUKA 2 шт.
Преобразователь SENDAST П323-2,5-65 2 шт.
Кабель Lemo угловой-Lemo PROFI одинарный 1,2 м 2 шт.
Чехол CLUB-M
Силиконовая смазка (для технического обслуживания и ухода за механическим затвором устройства RUKA)
ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ RUKA:
Магнитный башмак RUKA

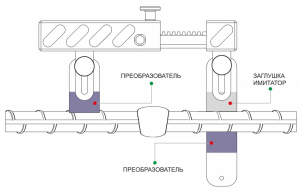

Заглушка-имитатор пэп (используется для реализации теневого метода прозвучивания)
Чехол CLUB-Т (круглая защитная сумка-чехол для хранения устройства RUKA совместно с дефектоскопом)
ОСОБЕННОСТИ УСТРОЙСТВА RUKA:

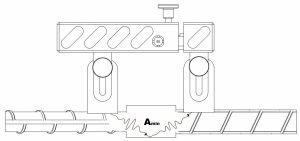

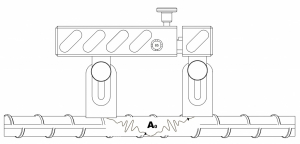

Точное позиционирование преобразователей - обеспечивает постоянную базу (расстояние между преобразователями) и их соосную установку на стержень арматуры, как при перемещении вдоль, так и вокруг стержня арматуры
Быстрое и удобное изменение расстояния между преобразователями с фиксированным шагом при переходе к контролю соединений стержней арматуры разного диаметра
Постоянное магнитное усилие прижатия преобразователей
Долговечность - использование в системе зарекомендовавших себя на рынке износостойких преобразователей SENDAST 323-2,5-65
Химически стойкие кабели PROFI с угловыми разъемами, используемые в системе, обладают большей живучестью, а так же позволяют работать в ограниченных условиях
Одно-лямочный рюкзак-чехол CLUB-М является универсальным чехлом для приборов контроля в строительстве: устройство RUKA, молотки Шмидта, толщиномеры и т.п. Чехол удобен в обращении и переноске, может быть надет на большого человека в телогрейке, имеет несколько отделений и снабжен светоотражающими элементами
Модульная, полностью разборная конструкция
|
База затвора
|
80 170 мм
80 мм соответствует полностью сдвинутому затвору
170 мм база соответствует максимально раздвинутому затвору
|
|
Шаг изменения базы затвора
|
5 мм
|
|
Диаметры контролируемых стержней арматуры
|
20-40 мм
|
|
Тип используемых преобразователей
|
SENDAST 323-2,5-65
|
|
Тип используемых кабелей
|
PROFI LEMO-LEMO одинарный угловой
|
|
Вес устройства с пэп
|
800 г
|
|
Вес комплекта
|
1000 г
|
|
Габаритные размеры: min/max
|
150х105х30 / 240х130х30
|
|
Диапазон рабочих температур
|
-25 до +40°С
При температуре окружающей среды от -10 до -25 °С следует предварительно нагреть контролируемое соединение
до +30-50 °С
|
|
