Ручной сканер с гибкой фазированной решеткой Eddyfi Wrap

Wrap - это гибкий ультразвуковой фазированный матричный сканер, который может быть обернут вокруг изогнутой поверхности объекта контроля.

Преобразователь с гибкой матрицей размещен в резиновом кожухе, который защищает и предварительно формирует матрицу, обеспечивая при этом возможность адаптации для сканирования деталей с изменяющейся кривизной.

Преимущества:

Подстраивается под форму детали или контролируемой поверхности;

Простая настройка инспекции, поскольку датчик всегда располагается перпендикулярно поверхности;

При сканировании ОК изменяющегося радиуса регулировка не требуется;

Экономически выгодно для различных конфигураций, поскольку один преобразователь может использоваться для нескольких объектов контроля;

Совместимость со стандартными приборами с фазированной решеткой.

Области применения

Типичные области применения Wrap включают изогнутые композитные материалы, используемые в:

• Аэрокосмическая промышленность: лонжероны, крылья, стрингеры, передняя кромка;
• Кораблестроение: мачта, корпус, такелаж, рули;
• Энергетика: задний лонжерон, передняя кромка;
• Автомобилестроение: шасси, подвеска и аэродинамические компоненты.

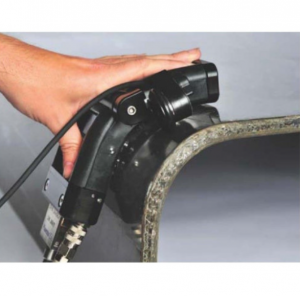

Wrap - это комфортный сканер, предназначенный для контроля радиусов и криволинейных поверхностей. В центре находится гибкий ультразвуковой преобразователь с фазированной решеткой, который работает как с вогнутыми, так и с выпуклыми поверхностями.

Датчик окружает резиновый кожух, состоящий из двух частей и имеющий номинальную кривизну. Резиновый корпус адаптируется и функционально ограничивает гибкость, чтобы защитить датчик от возможных повреждений при чрезмерном изгибе. датчик можно легко менять местами между резиновыми корпусами для сканирования различных радиусов. Каждый корпус подходит для проверки диапазона радиусов без какой-либо механической регулировки.

К Wrap прикреплен датчик пути, который перемещается по радиусу, чтобы не было вырезов и зазоров в панели. Энкодер с высоким разрешением является водонепроницаемым и подпружинен на детали, обеспечивая стабильную и надежную работу.

Для обеспечения устойчивости и плавного движения при сканировании у Wrap используются пластиковые вставки сканирования.

В Wrap между матричным преобразователем и ОК проложена гибкая резиновая линия задержки. По данной линии подается вода для обеспечивая постоянный контакта ультразвука.

Характеристики датчика с гибкой решеткой

Обнаружение дефектов отверстий с плоским дном диаметром 6 мм на углеродистой поверхности для аэрокосмической промышленности.

Прямой контакт сканера с жесткой решеткой:

Комплект:

• Преобразователь с гибкой решеткой;
• Резиновый корпус;
• Датчик движения с кабелем 5м;
• Защитный футляр для переноски
