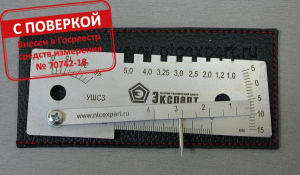

Шаблон УШС-3 с поверкой
Арт УШС-3 СИ
внесен в Госреестр средств измерения и является СИ утвержденного типа ( 70742-18). Поверка шаблонов УШС-3 регламентированы методикой РТ-МП-4939-445-2017. Шаблон так же сертифицирован в системе ГОСТ Р Росстандарта РФ. Возможна поставка со свидетельством о поверке ЦСМ или сертификатом о калибровке, либо без метрологической аттестации.
2 500
p
Универсальный шаблон сварщика УШС-3 используется для контроля качества сварных швов и позволяет определять параметры дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок. УШС-3 входит в состав комплекта ВИК-1 и табель технической оснащенности ПАО «Транснефть». Наглядная инструкция по использованию шаблона УШС-3 представлена на схеме слева.
Основные характеристики и предел погрешностей шаблона УШС-3 приведены в таблице:
| Контролируемый параметр | Диапазон измерений | Допустимая погрешность |
| Углы разделки (скоса кромок) | 0 -45° | ±2,5° |
| Смещение кромки | 0 - 15 мм | ±0,5 мм |
| Размер притупления и ширины шва (линейка) | 0 - 50 мм | ±0,25 мм |
| Высота усиления стыкового шва | 0 - 5 мм | ±0,5 мм |
| Глубина вогнутости шва | 0 - 15 мм | ±2,5° |
| Высота выпуклости шва | 0 - 5 мм | ±0,5 мм |
| Подрезы корня шва | 0 - 15 мм | ±0,5 мм |
| Глубина дефектов шва | 0 - 15 мм | ±0,5 мм |
| Высота дефектов шва | 0 - 5 мм | ±0,5 мм |
| Размеры зазоров | 1 - 4 мм | ±0,25 мм |
| Диаметр электродов | 1/1,2/2/2,5/3/3,25/4/5 | до 3 мм +0,1 мм от 3 до 3,25 мм +0,12 мм более 3,25 мм +0,3 мм |
Контроль с использованием шаблона УШС-3 производится следующим образом:
- Контроль глубины раковин, глубины забоин, превышение кромок глубины разделки стыка до корневого слоя и высоту усиления шва производят при установке шаблона УШС-3 поверхностью А на изделие, затем поворотом движка 2 вокруг оси указатель приводится в соприкосновение с измеряемой поверхностью. Результат показаний считывается против риски К по шкале Г.
- Контроль зазора производится введением движка 2 его клиновой частью в контролируемый зазор. Результат считывается по шкале И, нанесенной на движке.
- Контроль притупления и ширины шва производится при помощи линейки шаблона УШС-3 нанесенной на шкалу Е.
- Контроль углов скоса кромок производится при установке шаблона поверхностью Б на образующую изделия. Затем, поворотом движка 2 без зазора совместить его поверхность В с измеряемой поверхностью. Результат считывается по шкале Д против поверхности движка В.
- Определение диаметров проволоки при помощи шаблона УШС-3, производится с помощью пазов Ж.
Комплект поставки: шаблон сварщика универсальный УШС-3, свидетельство о поверке или сертификат о калибровке (по заявке), паспорт, чехол.
Отзывы
Характеристики
| Производитель: | НТЦ Эксперт |
| ГОСРЕЕСТР: | Да |
