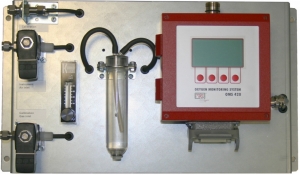

Система автоматической калибровки PU 420

Время нагрева:

около 30 минут

Диапазоны измерения:

0₂ : 0,1 ...25% об.
СО_е : (компоненты хим. недожога - опция) 0 ... 1.000 ppm

Погрешность:

0₂ : ±0,2 % об. или ± 5 % от измеренного значения (выбирается большая величина)
СО_е : ± 50 ppm или ± 10% от измеренного значения (выбирается большая величина)

Фланец:

Стандартный ANSI-фланец Ø 230 мм, с зондом Ø 60 мм, до 4 м (длина - на заказ), или фланец DN80 PN16

Температура фланца:

мин.+70 °С ... макс.+150°С
(избегать образования конденсата в измеряемом газе)

Время измерения Т90:

<10 секунд

Аналоговые выходы:

2 х токовых 4... 20 мА, с гальванической развязкой, линейных для 02 ( 0 ... 25 %) и СОе (0 ... 1.000 ppm) (изменение диапазонов доступно для Пользователя)

Цифровой выход:

RS 485 с гальванической развязкой (протокол Modbus)

Электропитание:

Модель OMS 420: 18 ... 24 В (dc) / 90 ... 100 Вт
Модели OMS 420 RT и OMS 420 НТ: 100 ... 240 В(ас) / 100 Вт

Электрические
соединения
(только для модели
OMS 420):

Специальный кабель 10+1 (заземление):
2 х для блока питания 24 B(dc) (модель OMS 420)
2 х вход RS 485, 2 х выход RS 485
2 х аналоговый выход 4 ... 20 мА канала 02
2 х аналоговый выход 4 ... 20 мА канала СОе

Электроника:

микроконтроллер с дисплеем и кнопками

Вход для калибровки:

калибровочный газ подается через коннектор вручную или автоматически, при помощи системы автокалибровки PU 420

Вход для очистки сенсоров:

быстросъемный коннектор 8 мм, давление воздуха 6 ... 8 бар

Рабочий диапазон температуры:

-20...+55 °С

Корпус:

Алюминиевый литой, 160 х 160 х 60 мм
и соединительная труба Ø 50 мм и длиной 200 мм

Класс защиты:

IP 65

Вес:

3,5 кг (без фланца и зонда)
13,5 кг с фланцем и зондом длиной 600 мм
27,5 кг с фланцем и зондом длиной 1.800 мм
