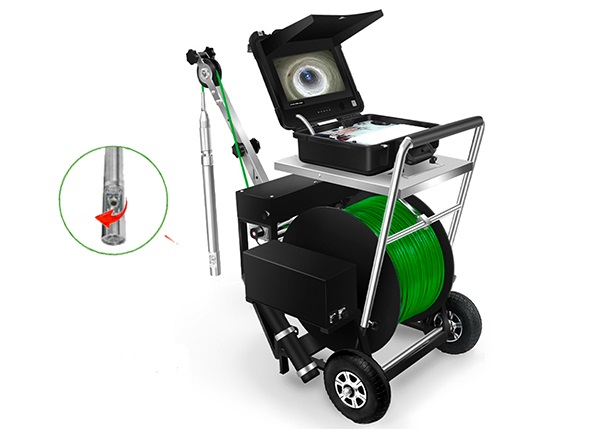

Система телеинспекции скважин повышенного разрешения с моторизованным барабаном и дистанционной фокусировкой jProbe LONG expert

Флагманская модель системы телеинспекции скважин jProbe LONG expert предназначена для осмотра скважин на глубину до 600 м (длина кабеля доступна на выбор). Основными преимуществами системы являются: моторизированная вращающаяся головка камер с прямым и боковым орбитальным обзором диаметром всего 45 мм (панорама скважины на 360°); функция дистанционной фокусировки орбитальной камеры; мощная регулируемая подсветка; беспроводная передача изображения на внешние устройства; температурный датчик, встроенный в головку камер; текстовые и аудиокомментарии; широкий функционал базового блока с индикацией на дисплее всех важных параметров процедуры контроля; точный счетчик смотки кабеля и информативный дисплей с широкой диагональю. Высочайшая в классе разрешающая способность видеокамер 1280 х 960 пиксел (1.3 Мп) позволяет получить детализированное изображение контролируемой скважины. Моторизованная смотка / намотка и укладка кабеля на барабан управляется с базового блока. Эргономичное исполнение jProbe LONG expert максимально упростит процесс транспортировки, хранения и работы.

Головка камеры с дистанционно регулируемым вращением вокруг своей оси

Сменная головка с камерой имеет возможность бесконечного дистанционно-регулируемого вращения 360° вокруг своей оси по и против часовой стрелки.

Орбитальная видеокамера с дистанционной фокусировкой

Данная функция позволяет сфокусироваться на интересующем объекте вне зависимости от расстояния от видеокамеры.

Автоматический подогрев / охлаждение головки камеры и компас

В головку головку системы телеинспекции встроен температурный датчик с индикацией температуры головки на дисплее, а так же система автоматического подогрева / охлаждения головки в случае необходимости. Так же в головку встроен датчик мониторинга положения камеры в пространстве (компас).

Водонепроницаемая головка камеры

Головка камеры диаметром 63 мм обладает водонепроницаемостью до 50 бар.

Монитор с широкой диагональю антибликового дисплея

Встроенный монитор со светодиодной подсветкой, а так же антибликовым покрытием дисплея с диагональю 13" и солнцезащитным козырьком позволяет разглядеть даже мельчайшие объекты в поле зрения камеры.

Встроенный регулируемой штатив с роликами для подачи кабеля

Встроенный штатив с роликом, делает процесс подачи кабеля удобным и безопасным.

Широкий функционал портативного видеорегистратора

Портативный видеорегистратор (баовый блок) системы телеинспекции скважин jProbe LONG позволяет управлять всеми функциями и настройками из одного места.

Мощная светодиодная LED подсветка

Светодиодная подсветка, представляющая собой системы из 6 светодиодов высокой интенсивности (6 для прямой камеры и 6 для боковой камеры), с возможностью многоступенчатой регулировки, позволит осветить даже самые темные труднодоступные полости.

Пульт дистанционного управления

Пульт дистанционного управления входит в стандартный комплект поставки системы телеинспекции и дублирует большинство функций базового блока.

Мобильность и автономность

Мобильность обусловлена облегченной конструкцией рамы с колесами и встроенной телескопической рукояткой. Автономность обеспечивает встроенная литий - ионная аккумуляторная батарея.

Моторизированная подача кабеля с укладкой

Моторизированная смотка / намотка и укладка кабеля с регулировкой скорости 0 – 20 метров / мин.

Технические характеристики

Габариты: ~ 920 х 910 х 890 мм

Масса:

Базовый блок в кейсе ~ 20 кг
Барабанное устройство ~ 120 кг
Головка камеры ~ 2.4 кг

Диаметр сменной головки: 45 мм

Длина сменной головки: 470 мм

Тип видеокамер: Прямая и боковая CMOS (КМОП) 1280 х 960 пиксел (1.3 Мп)

Светочувствительность камер: 0,01 люкс

Водонепроницаемость сменной головки: 50 бар (725 PSI)

Водонепроницаемость базового блока: IP 68, пленочные клавиши

Поле обзора: 90° (прямая и боковая камеры)

Глубина резкости камер: Прямая камера 20 мм – ∞

Боковая камера – дистанционная фокусировка

Вращение боковой камеры: Бесконечное, по / против часовой стрелки

Направление обзора:

Прямая камера: 0°
Боковая камера: регулируемое 0° - 360°

Количество светодиодов:

Прямая камера: 6 супер ярких LED
Боковая камера: 6 супер ярких LED

Регулировка подсветки: Ручная многоступенчатая (6 уровней)

Защита камер и подсветки: Сапфировое стекло

Длины кабеля: 200, 300, 400, 500, 600 м

Кабель: Кевларовый Ø 8 мм (Ø 8.5 мм длина кабеля < 500 м)

Подача кабеля: Моторизированная с регулировкой скорости

Кабельное устройство: Моторизированная смотка/намотка кабеля с регулировкой скорости (0 – 20 м/мин), моторизированная укладка кабеля на барабан

Дисплей: TFT LCD 13” / 330 мм, 4:3, 1280 х 720 пиксел, цветной с солнцезащитным козырьком

Питание: Сеть переменного тока 110 ~ 240 В, 50-60 Гц /аккумулятор Li-Ion 10500 мА (время заряда около 4 ч)

Время автономной работы базового блока: 6 ч (базовый блок)

Запись на носитель: Подключение внешних накопителей данных по USB (накопитель 120 Гб в комплекте)

Интерфейсы: USB 2.0 для подключения внешних носителей, гнездо 3.5 мм для подключения аудиогарнитуры, композитный видеовыход

Беспроводная передача изображения: Wi-Fi передача изображения на устройства iOS, Android

Cоотношение сторон кадра: 4:3, 16:9

Запись фото: 1280 x 960 пиксел

Запись видео: 1280 x 960 пиксел

Сжатие видео: 5 уровней (кодек H.265)

Частота кадров видео: 25, 30 к/c

Регулировка изображения: Яркость (50 уровней), Контрастность (50 уровней)

Комментарии: Аудио (встроенный микрофон), текстовые (встроенная клавиатура)

Файл-менеджер: Просмотр фото с пролистыванием, воспроизведение видео с увеличением /уменьшением скорости и паузой, удаление файлов, формат карты памяти

Светодиодная индикация на базовом блоке: Работа, режим записи, уровень заряда аккумуляторной батареи

Индикация на дисплее: Запись фото и видео изображения, угол поворота вращающейся части головки камеры, температура головки камеры, длина смотки кабеля

Функционал базового блока:

Переключение между прямой и боковой камерами, регулировка интенсивности светодиодной подсветки прямой и боковой камер, регулировка вращения боковой камеры, запись видео изображений, пролистывание, подтверждение, воспроизведение видео, регулировка смотки / намотки кабеля в т.ч. скорости, обнуление счетчика длины смотки кабеля, навигация по меню

Функционал пульта дистанционного управления:

Запись видео изображений, пролистывание, подтверждение, воспроизведение видео, навигация по меню, цифровое увеличение до 8х, промотка видео вперед / назад со скоростью до 32х

Функционал счетчика: Метрическая / английская система мер, погрешность не более 1%

Апгрейд ПО: Через USB интерфейс

Измерение длины смотки кабеля: Встроенный счетчик с погрешностью не более 1%

Регулировка температуры камеры: Автоматические подогрев

Измерение температуры головки камеры: Встроенный температурный датчик

Язык интерфейса: Английский и др.

Температура работы: От -10 °C до +70 °C

Температура хранения: От -10 °C до +60 °C

Влажность: До 95% без конденсата

Материал корпуса базового блока: Ударопрочный пластик

Материал корпуса сменной головки: Нержавеющая сталь

Материал корпуса сменной головки: Нержавеющая сталь

Хранение и переноска: Деревянный кейс 920 х 910 х 890 мм (брутто ~ 165 кг)

Область применения

• Эндоскопический поиск коррозии
• Эндоскопия объектов ЖКХ
