СКАН-МАГ намагничивающее устройство на гибком магнитопроводе

СКАН-МАГ намагничивающее устройство на гибком магнитопроводе для магнитопорошкового контроля ферромагнитных изделий. Намагничивающее устройство СКАН-МАГ обеспечивает выявляемость поверхностных и подповерхностных дефектов - трещин, волосовин, и т.д. в соответствии с ГОСТ 21105-87.

КОМПЛЕКТ ПОСТАВКИ:

СКАН-МАГ устройство намагничивающее
Перемычка межполюсная
Вкладыш
Комплект документации

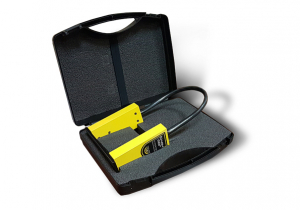

Пластиковый кейс

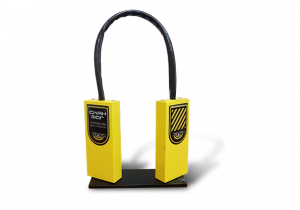

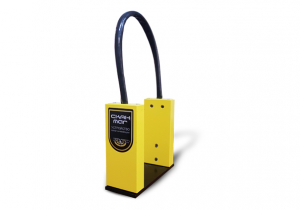

Устройство выполнено в виде двух магнитных блоков, соединенных между собой гибким магнитопроводом. Каждый блок представляет собой кожух из немагнитного материала с размещенными в нем постоянными магнитами.
Намагничиваемый с помощью устройства СКАН-МАГ участок изделия, является магнитопроводом, замыкающим полюса магнита. Намагничивающее устройство с контролируемым изделием создают замкнутую систему магнитного поля. При проведении контроля рабочим является центральная часть изделия, находящаяся между магнитными полюсами устройства. Ширина контролируемого участка определяется шириной магнитных полюсов устройства и составляет примерно 60 мм. Длина контролируемого участка зависит от межполюсного расстояния.

ОСОБЕННОСТИ СКАН-МАГ:

• Конструкционно блоки СКАН-МАГ выполнены так, что магниты блоков не касаются напрямую контролируемого изделия, а взаимодействуют с ним через магнитопроводящие вставки, для более равномерной концентрации магнитного поля и уменьшения нормальной составляющей магнитного поля около полюсов устройства
• Максимальное межполюсное расстояние 200 мм
• Возможность контроля изделий сложной формы
• Работа в полевых условиях, проведение высотных монтажных работ
• Обследование аппаратуры высокого давления и внутренних поверхностей сосудов, в случаях, когда подвод электроэнергии затруднен или запрещен правилами техники безопасности
• Обеспечивает выявление поверхностных и подповерхностных дефектов: волосовин, трещин различного происхождения, непроваров сварных соединений, флокенов, закатов, надрывов и т.п.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СКАН-МАГ
