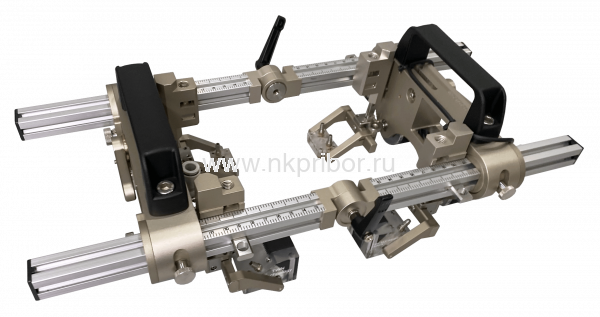

Сканер TWN-20

Многофункциональный сканер

Ручной сканер TWN-20 разработан для механизированного ультразвукового контроля сварных соединений трубопроводов. TWN-20 включает 4 прямых держателя ПЭП ФР и TOFD. Благодаря гибкой алюминиевой рейке сканер является универсальным многофункциональным устройством:

• Кольцевые и продольные швы трубопроводов диаметром от Ш150 мм до плоской поверхности
• Внутренняя сторона трубопроводов и вогнутых поверхностей наружным диаметром от Ш425 мм

Сканер оснащен мощными магнитными колесами, которые надежно фиксируют его на поверхности объекта контроля. Встроенный кодировщик обеспечивает точное позиционирование преобразователей для записи результата.

Особенности

• 4 преобразователя ФР или TOFD
• Гибкая алюминиевая рейка для контроля кольцевых и продольных швов
• Контроль вогнутых поверхностей и внутренней стороны трубопроводов
• Мощные магнитные колеса надежно фиксируют сканер на поверхности объекта и не повреждают его
• Подпружиненная конструкция держателей ПЭП обеспечивает надежный акустический контакт с поверхностью объекта независимо от положения сканера
• Кодировщик с высоким разрешением обеспечивает точное позиционирование преобразователей
• Разъем кодировщика совместим со всеми дефектоскопами

Характеристики

Комплектация

• Металлическая рама с 2 съемными ручками и кабелем кодировщика, 5 м
• 2 прямые рейки
• 2 гибкие рейки
• 4 прямых держателей ПЭП ФР и TOFD
• Трубки и фитинги для подачи контактной жидкости
• Комплект ЗИП
• Комплект инструментов
• Паспорт и руководство пользователя
• Транспортировочный кейс
