Многофункциональный сканер

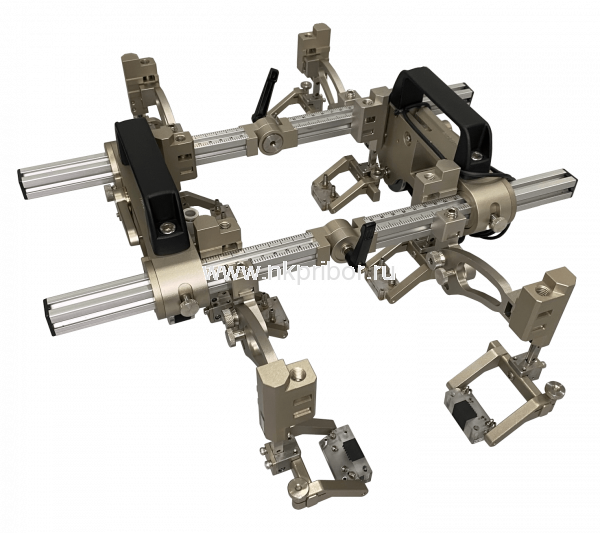

Ручной сканер TWN-21 предназначен для механизированного ультразвукового контроля сварных соединений трубопроводов. Разработан на базе TWN-20 и включает 4 дополнительных поворотных держателей ПЭП. Благодаря гибкой алюминиевой рейке и поворотным держателям сканер является универсальным многофункциональным устройством:
Кольцевые и продольные швы трубопроводов диаметром от Ш150 мм до плоской поверхности
Внутренняя сторона трубопроводов и вогнутых поверхностей наружным диаметром от Ш425 мм
Сканер оснащен мощными магнитными колесами, которые надежно фиксируют его на поверхности объекта контроля. Встроенный кодировщик обеспечивает точное позиционирование преобразователей для записи результата.
Особенности
- До 8 преобразователей ФР или TOFD
- Гибкая алюминиевая рейка для контроля кольцевых и продольных швов
- Контроль вогнутых поверхностей и внутренней стороны трубопроводов
- Мощные магнитные колеса надежно фиксируют сканер на поверхности объекта и не повреждают его
- Подпружиненная конструкция держателей ПЭП обеспечивает надежный акустический контакт с поверхностью объекта независимо от положения сканера
- Кодировщик с высоким разрешением обеспечивает точное позиционирование преобразователей
- Разъем кодировщика совместим со всеми дефектоскопами
Характеристики
Методы контроля | Фазированные решётки (PA), Дифракционно-временной метод (TOFD) |
Тип сканера | Ручной |
Сварные соединения | Плоские, Кольцевые, Продольные |
Диаметр трубопроводов (мин) | 150 |
Диаметр трубопроводов (макс) | плоскость |
Крепления для преобразователей, пар | 2, 3, 4 |
Комплектация
- Металлическая рама с 2 съемными ручками и кабелем кодировщика, 5 м
- 2 прямые рейки
- 2 гибкие рейки
- 4 прямых держателей ПЭП ФР и TOFD
- 4 поворотных держателей ПЭП
- Трубки и фитинги для подачи контактной жидкости
- Комплект ЗИП
- Комплект инструментов
- Паспорт и руководство пользователя
- Транспортировочный кейс
Производитель: | TWN |
ГОСРЕЕСТР: | Нет |
