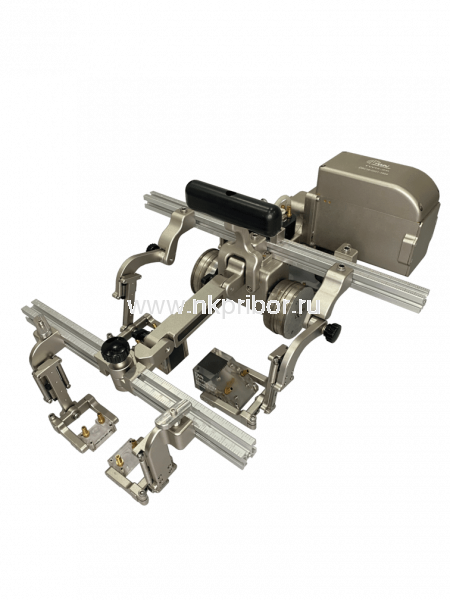

Сканер TWN-26

Многофункциональный сканер

Сканер TWN-26 разработан для автоматизированного ультразвукового контроля сварных швов трубопроводов диаметром от Ш200 мм до плоской поверхности. На сканер может устанавливаться до 6 преобразователей ФР или TOFD. Особая конструкция алюминиевой рейки позволяет развернуть одну пару датчиков под углом 45° к оси сканирования для поиска поперечных дефектов. Сканер оснащен мощными магнитными колесами, которые прочно фиксируют его на поверхности объекта. Встроенный энкодер обеспечивает точное позиционирование преобразователей для записи результата контроля.

Особенности

• До 6 преобразователей ФР или TOFD
• Дистанционное управление
• Крепления одной пары преобразователей с возможностью поворота на 45° для поиска поперечных дефектов
• Мощные магнитные колеса надежно удерживают сканер на поверхности объекта и не повреждают его
• Подпружиненная конструкция держателей ПЭП обеспечивает надежный акустический контакт с поверхностью объекта независимо от положения сканера
• Кодировщик с высоким разрешением обеспечивает точное позиционирование преобразователей
• Разъем кодировщика совместим со всеми дефектоскопами

Характеристики

Комплектация

• Моторизированный привод
• Пульт управления
• Прямая металлическая рейка для 2 пар держателей ПЭП
• Гибкая металлическая рейка для 1 пары держателей ПЭП
• 6 держателей ПЭП
• Трубки и фитинги для подачи контактной жидкости
• Комплект ЗИП
• Комплект инструментов
• Паспорт и руководство пользователя
• Транспортировочный кейс
