Спектроколориметр ТКА-ВД Базовый

Прибор предназначен для измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г., в плоскости освещённости, создаваемой нормально расположенными источниками, или в режиме измерения яркости самосветящихся поверхностей накладным способом и в режиме измерения яркости киноэкранов.

Подробнее о приборе Спектроколориметр "ТКА-ВД"

Конструктивно "ТКА-ВД" (базовая модель) состоит из трёх функциональных блоков:
01 "Яркость" (сменный оптоэлектронный блок с кабелем, входной объектив ш21 с линзой),
02 "Освещённость" (сменный оптоэлектронный блок с кабелем, входное окно с молочным стеклом ш17),
блок обработки сигнала с 15-контактным разъемом для подключения сменного оптоэлектронного блока, с клавиатурой и двухстрочным символьным дисплеем с подсветкой.
В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и вычислению точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ 2003612396.

Основные технические данные и характеристики прибора Спектроколориметр "ТКА-ВД"

Также по требованию заказчика прибор может выпускаться со следующими вариантами исполнения: «ТКА-ВД»/01 и «ТКА-ВД»/02 .

Оптоэлектронный блок прибора Спектроколориметр "ТКА-ВД" представляет собой полихроматор (см. схему): входное оптическое излучение, формируемое объективом (1), разлагается в спектр на вогнутой дифракционной решетке (2) и фокусируется на диодной линейке (3), с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.

Нормативные документы прибора Спектроколориметр "ТКА-ВД"

ГОСТ 8.205-2014 Государственная поверочная схема для средств измерений координат цвета координат цветности, показателей белизны и блеска.
ГОСТ Р 54350-2011 Приборы осветительные. Светотехнические требования и методы испытаний.
СНиП 23-05-95 (СП 52.13330.2011) Актуализированная редакция. Естественное и искусственное освещение.

Переключение режимов прибора Спектроколориметр "ТКА-ВД" на ЖКИ происходит по замкнутому циклу кнопкой "Режим":

Прибора Спектроколориметр "ТКА-ВД" имеет возможность отображения информации двумя способами: на встроенный ЖКИ и сброс данных по интерфейсу RS - 232 (виртуальный USB) . Обновление вывода данных зависит от уровня яркости источника света и занимает до 5 с.

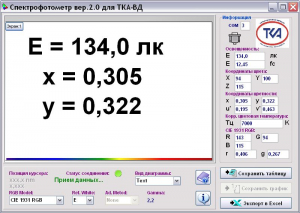

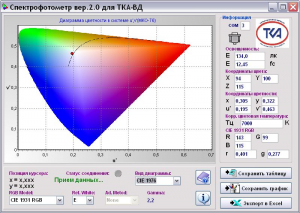

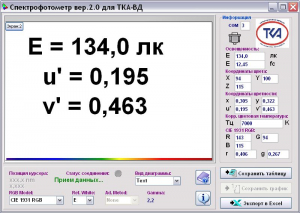

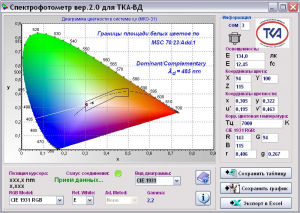

Программное обеспечение "Спектрофотометр"

Для приема данных необходимо использовать программу "Спектрофотометр" (уникальный протокол сброса данных).
Программное обеспечение предназначено для работы с отдельными одноканальными приборами по интерфейсу RS - 232C с использованием USB-порта компьютера. В комплект поставки входит кабель связи с ПК (USB кабель типа Am - Bm).
Свободнораспространяемое программное обеспечение предназначено для более наглядного отображения всех измеренных параметров на одном экране. Измеренные значения могут быть переданы в книгу Microsoft Excel. Открытый цифровой протокол сброса данных позволяет использовать в сторонних системах мониторинга.
Системные требования:

• IBM-совместимый компьютер;
• операционная система XP/Seven/10;
• свободный USB-порт.

Возможности программы "Спектрофотометр":

• чтение и отображение значений измеряемых параметров в реальном времени;
• экспорт данных в MS Excel и файлы TXT, BMP;
• автосканирование подключения прибора к ПК;
• контроль ошибок получения данных.

<< Скачать Программу >>

Комплектация прибора Спектроколориметр "ТКА-ВД":

• Спектроколориметр "ТКА-ВД" (три функциональных блока).
• NiMH аккумуляторная батарея (типоразмер «Крона», 6F22)
• Адаптер для зарядки аккумуляторной батареи
• Кабель связи с ПК (USB Am-Bm)
• Диск с программным обеспечением
• Руководство по эксплуатации
• Паспорт
• Сумка для прибора
• Транспортная тара

Основные преимущества прибора Спектроколориметр "ТКА-ВД"

• Компактность и удобство в эксплуатации
• Вывод информации на встроенный ЖКИ
• Прямых отечественных аналогов нет
• Определения значений в режиме реального времени
• Собственная программа для связи с ПК
• Малое энергопотребление
• Простота и удобство в эксплуатации

Одним из важных аспектов при организации труда на предприятии, в организации по продаже товаров или оказанию услуг является измерение условий на рабочем месте, и для этого с помощью приборов проводится исследование правильной подсветки цветового оформления. Для измерения координат цвета и цветовой температуры источников света с высокой точностью подойдет наш спектроколориметр ''ТКА-ВД''. Незаменимым инструментом данный прибор будет и при инсталляции цифровых кинотеатров. Данный спектроколориметр ''ТКА-ВД'', цена которого достаточно невысока для прибора такого класса, пользуется успехом как в крупных организациях, так и среди частных клиентов, которые заботятся о соответствии своего рабочего или учебного места требованиям ГОСТ.

Техническое описание ''ТКА - ВД'' (ЮСУК 2.859.007 ТО) (*.pdf)
Руководство по эксплуатации ''ТКА-ВД'' (*.pdf)
Методика поверки ''ТКА-ВД'' (см. РЭ стр.13-16)
Драйвера виртуального COM-порта (*.exe)
Скачать Спектрофотометр вер. 2.0 (*.exe)
Установка USB драйвера (*.pdf)
Сертификат соответствия требованиям безопасности и ЭМС (*.jpg)
Свидетельством об официальной регистрации программы для ЭВМ 2003612396 (*.jpg)
ГОСТ 8.205-2014 Государственная поверочная схема для средств измерений координат цвета координат цветности, показателей белизны и блеска. (*.pdf)
Примеры установок измерения различных источников света с помощью ''ТКА-ВД'' (*.pdf)
