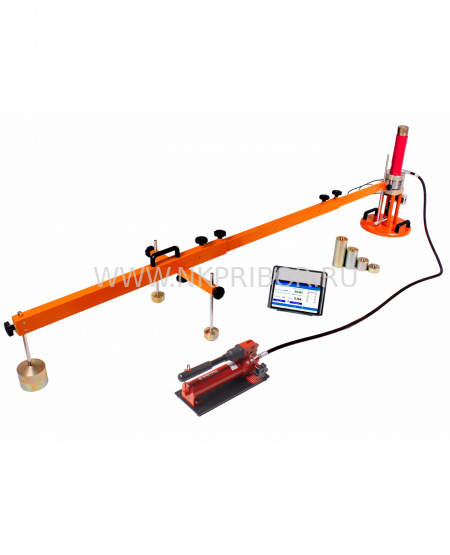

СПГ-1

Установка предназначена для определения показателей деформативности конструктивных слоев дорожной одежды из несвязных материалов и грунтов земляного полотна с использованием методов, приведенных в документах ГОСТ Р 59866 и DIN 18134.

Установка используется в дорожном строительстве при контроле качества уплотнения грунтов земляного полотна и дополнительных слоев оснований автомобильных дорог, аэродромов и прочих земляных сооружений.

• Измерение силы нагружения и перемещения (осадки) нагрузочной плиты.
• Определение характеристик деформативности грунта по ГОСТ Р 59866.
• В основе работы установки использован метод статического нагружения испытываемого участка грунта дисковым штампом, с созданием циклической ступенчатой вертикальной нагрузки на штамп.

Сущность метода нагружения – последовательная нагрузка и разгрузка участка грунта круглой металлической пластиной с помощью гидравлической помпы и внешнего давления. Проводятся два цикла в процессе которых информация, полученная с помощью измерительных датчиков, передается по радиоканалу в регистрирующее устройство (планшетный компьютер). В завершении двух циклов измерений на планшетном компьютере вычисляются:

- модули деформации Ev1 и Ev2 – показатели несущей способности грунта;

- отношение Ev2/Ev1 – показатель степени уплотнения грунта;

- модуль упругости Ey.

• Связь преобразователя сигналов измерителя с планшетным компьютером с использованием интерфейса Bluetooth.
• Формирование результатов испытаний в автоматическом режиме в приложении на планшетном компьютере.
• Протокол испытаний в формате PDF и журнал испытаний в формате xslx по форме соответствуют документам, рекомендованным ГОСТ Р 59866.
