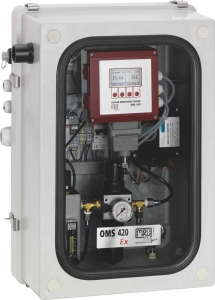

Стационарный газоанализатор кислорода в дымовых газах OMS 420 Ex
Официальный дилер
Прямые поставки
Подробнее о доставке
Расширенная гарантия
Различные способы оплаты
1. Наличный расчет
2. Банковской картой
3. Банковский перевод
4. Наложный платеж
Подробнее о оплате
- Предназначен для непрерывного измерения концентраций кислорода и компонентов химического недожога в дымовых газах температурой до 1.000°С.
- Применяется на промышленных печах и котлах, с опасностью взрыва: на НПЗ, заводах по переработке газа и газового конденсата, на нефтегазо-химических заводах.
Взрывозащищенное исполнение | ||||||||
ЭКОНОМИЯ ТОЛЛИВА и ОПТИМИЗАЦИЯ ПРОЦЕССОВ СГОРАНИЯ | ||||||||
ПРИБОР: | Количество газовых каналов одновременно | |||||||
---|---|---|---|---|---|---|---|---|
О2 | СОе | |||||||
OMS 420 Ex | 2 | Базовая поставка | Опция - измеряет комплексный хим. недожог СОе = (СО + Н2 + СхНу) |
- Обычно, для контроля режимов сгорания в котлах и печах, используют только измерение О2.
- Измерение 2-х компонентов (О2 и хим. недожога СОe) позволяет снизить избыток воздуха до уровней, которые ранее были не достижимы.
- В результате пользователь имеет преимущества: снижение расхода топлива и снижение выбросов NOx.
- Также, данное решение позволяет проводить качественный контроль сгорания при наличии присосов в дымоходах.
Основные характеристики: | |
использование во взрывоопасной зоне 2 или Класс 1, Div 2, Gr C/D | |
специальное исполнение IP65 с контроллером избыточного давления и маркировкой | |
уникальный обогреваемый твердоэлектролитный сенсор компонентов химического недожога CОe, который не имеет недостатков термокаталитических сенсоров (не зависит от концентрации О2 и не требует разбавления воздухом) | |
легкое и быстрое снятие детектора с сенсорами | |
уникальная система обратной очистки-продувки для использования в запыленных газах | |
встроенная авто-калибровка для точных измерений | |
встроенный блок управления с ЖК-дисплеем, клавиатура, два аналоговых выхода 4...20 мА с гальванической развязкой и цифровой выход RS 485 (протокол Modbus RTU) | |
трубка-формирователь потока длиной от 300 мм до 2000 мм из нержавеющей стали SS316Ti с фланцем ANSI-150 lbs 4" | |
низкое энергопотребление, обогреваемые сенсоры, устойчивые к «отравлению» от среды, возможность работы в горячих, запыленных, влажных и насыщенных влагой дымовых газах | |
водонепроницаемый корпус IP65 с опциональным АТЕХ подогревателем для очень низких температур и ATEX кондиционер Vortec для высоких температур окружающей среды |
Технические характеристики
Газ Диапазон Погрешность Сенсор
Измеряемые компоненты:
O2 0 ... 25 % 0,2 % Долговечный обогреваемый
на основе диоксида циркония
COe 0 ... 1.000 ppm ± 5 % Долговечный обогреваемый
на основе твердого электролита
Дрейф нуля:
Дрейф чувствительности:
Нелинейность: < 0,2 % от диапазона в месяц. С авто-калибровкой нуля – ничтожно мало.
< 0,2 % от диапазона в месяц. С авто-калибровкой чувствительности - ничтожно мало.
< 1 % от диапазона измерения
Время готовности: Минимум 30 минут
Время измерения T90: <10 секунд
Условия процесса
Температура газа :
Давление:
Скорость потока газа :
Подключение зонда /
Материал:
Зонд / Длина / материал:
до1.000 ° C
900 ... 1.100 мбар
1 м/сек … 30 м/сек
фланец 4" ANSI-150 lbs, нержавеющая сталь 1.316Ti
300 мм до 2.000 мм, жаропрочный сплав Inconel
Калибровка : Ручная или автоматическая (настраивается пользователем):
по 1 точке (ноль) или по 2 точкам (ноль и чувствительность)
Интерфейс: Графический ЖК-дисплей с подсветкой, клавиатура,
два аналоговых выхода 4...20 мА с масштабированием
и гальванической развязкой (активные - нагрузка < 500 Ом)
Цифровой интерфейс RS 485 (протокол Modbus RTU)
Ковертер RS 485 / Profibus на DIN-рейке
Класс взрывозащиты/
Маркировка: Взрывозащищенное исполнение II 3G Ex pz II T3 Gc
Шкаф:
Габариты:
Вес / Исполнение:
Температура окружающей
среды: Материал: полиэтилен армированный стеклопластиком с антистатичеким
покрытием. Цвет: серый.
650 х 500 х 350 мм (В x Ш x Г)
25 кг / IP 65
+5 °C ... +45 °C
+5 °C ... +65 °C (с ATEX Vortec кондиционером)
-45 °C ... +45 °C с ATEX подогревателем
-45 °С ... +65 °C (с ATEX Vortec кондиционером и ATEX Vortec подогревателем)
-70 °С ... +45 °C (с дополнительным обогреваемым термобоксом РИЗУР)
Эксплуатационные
требования
Электропитание:
Сжатый воздух:
Сеть 100...240В (Vac) / 47...63 Гц / 100 Вт или 300 Вт с обогревателем шкафа
Давление 6...8 бар, без пыли, масла и воды (точка росы (D.P.) ≤ минус -20°C)
Производитель: | MRU |
Анализаторы MRU внесены в государственный реестр средств измерения России и СНГ. Для стационарных газоанализаторов имеется разрешение на применение от РОСТЕХНАДЗОРА и сертификат ВЗРЫВОЗАЩИТЫ.
