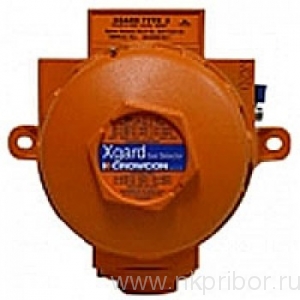

Стационарный газоанализатор Xgard Typ-1-PH3

Технические характеристики

Тип сенсора:

Xgard-Typ 1

Допуск для применения в зонах EX

0, 1, 2

Определяемая концентрация:

0 …1 ppm PH 3

Точность:

±3 %

Дисплей:

нет

Выход

2 проводника
4 ... 20 мА

Сигнальные реле

нет

Соответствие нормам:

Международные нормы ATEX, требования Ростехнадзора, Ростетста, Госреестра средств измерения

Питание:

8 ... 30 В / 24 мА

Температурный диапазон:

-20 ... +50 °C

Вес:

Около 1 кг

Блок управлнияGasflag

Блок управления для подключения сенсоров типа Xgard. Данный прибор не имеет дисплея и для внешней индикации использует сигнальные светодиоды. Прибор устанавливается на стене или несущей конструкции. При превышении он включает звуковую и визуальную сигнализацию. Подключение дополнительных внешних сигнальных устройств возможно через встроенное реле. Время реакции блока управления составляет менее 1 сек. Пороговые значения могут быть настроены. Данный прибор используется для сигнализации, когда не требуется индикация текущих значений концентрации газов и достаточно установить одно единственное значение пороговой концентрации.

Подключение сенсора

1 сенсор, 2 или 3 проводника

Вход

4 ... 20 мА

Выход

Релейный выход max. 1 A,
для подключения внешних сигнальных устройств

Подключение сенсоров

2 или 3 проводника / 4 ... 20 мА

Сигнальные диоды

Индикация готовности к работе: зеленый
Отказ: кирпично-красный
Превышение пороговых значений: 2 красных диода одноврменно

Дисплей

нет

Рабочая температура

-20 ... +70 °C

Влажность

0 ... 99 % не конденсат

Питание

13 ... 28 VDC

Цвет

RAL7035

Материал корпуса

пластик

Размеры

210 x 145 x 46 мм

Вес

500 гр.

Стандарты

EN 50270 / EMC

Класс защиты

IP 20

Блок управления типа Gasmaster(для подключения от 1 до 4 сенсоров)

Данный блок управления представляет собой цифровую панель для подключения сенсоров типа Xgard. Блок поставляется в двух возможных исполнениях: для подключения 1 или для подключения 4-х сенсоров. Оба исполнения прибора доступны как с цифровым (RS232), так и с аналоговым выходом. Прибор оснащается релейным выходом, для подключения внешних сигнальных устройств. Корпус прибора имеет высокий IP, он защищен от пыли и брызг. Панель оснащается батареей аварийного питания, что позволяет устройству работать даже при отключении внешних источников.

Модель

GM-1

GM-4

Входы

1 вход для подключения одного сенсора

4 входа для подключения 4-х сенсоров

Выходы

- 1 релейный выход
(250 В/ 8 A)
- 1 аналоговый выход
(4 ... 20 мА)
- 1 цифровой RS-485
- 1 опциональный цифровой RS-232

- 4 релейный выход
(250 В/ 8 A)
- 4 аналоговый выход
(4 ... 20 мА)

- 1 цифровой RS-485
- 1 опциональный цифровой RS-232

Память

на 300 событий (включение сигнализации, системные ошибки,
настройки)

Дисплей

Встроенный дисплей для индикации значений концентрации газа ppb,
ppm или в %
- подсветка
- сигнальные светодиоды для индикации состояния, сигнализации и сообщения об ошибках

Встроенный дисплей для индикации значений концентрации газа ppb,
ppm или в %
- подсветка
- сигнальные светодиоды для индикации состояния, сигнализации и сообщения об ошибках

Сигнальные индикаторы

акустический: 85 Дб
визуальный: сигнальные светодиоды

Температура эксплуатации

-10 ... +50 °C

Допустимая влажность

0 ... 95 % отн. влажн. (не конденсат)

Питание

90 ... 264 В / 50 ... 60 Гц

Емкость аккумулятора

1,2 А*ч

Материал корпуса

Рама из стали / фронтальная часть из пластика

Размеры:

288 x 278 x 10 мм

Вес:

4,5 кг

Нормы:

EN 50270 (EMC), EN 61010-1 Niedervolt

Класс защиты:

IP 54

Комплект поставки:

Сенсоры: все сенсоры поставляются откалиброванными, калибровочный лист и руководство пользователя - в комплекте
