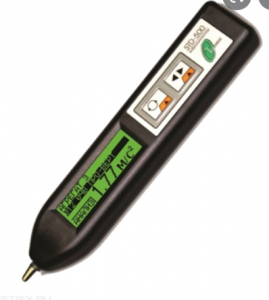

Виброколлектор STD-500 - портативный одноканальный виброколлектор для проведения виброизмерений ао ГОСТ (ISO) 10816-3 со встроенными возможностями спектрального анализа, предназначенный для регулярной проверки технического состояния оборудования моторы, насосы и пр.
STD-500 ВИБРОКОЛЛЕКТОР БАЗОВЫЙ КОМПЛЕКТ |
Электронный блок STD-500 с встроенным вибродатчиком |
USB-кабель для связи с ПК |
Зарядное устройство |
Кожаный чехол для ношения на поясе |
ПО - базовое программное обеспечение (по согласованию с заказчиком) |
Документация |
ПРИБОР ИМЕЕТ ТРИ ОСНОВНЫХ РЕЖИМА РАБОТЫ:
РЕЖИМ КОНТРОЛЬ проведение измерений без сохранения результатов измерения в память прибора по ГОСТ (ISO) 10816-3
РЕЖИМ СБОР ДАННЫХ проведение измерений по заранее заданному с ПК маршруту с сохранением результатов измерений
РЕЖИМ АНАЛИЗ позволяет качественно и количественно оценить результаты проведенных измерений
На больших предприятиях возможно групповое использование виброколлекторов STD-500, каждый сотрудник сменного персонала оснащается прибором и получает свой маршрут, полученные результаты загружаются на ПК и выгружаются на сервер где проходит обработка данных. Постоянный контроль позволяет вести мониторинг оборудования и:
Увеличить межремонтный период, исключить необоснованные ремонты
Снизить затраты на поддержание склада запасных частей ввиду локализации узлов, имеющих дефекты
Снижение числа отказов
Измерять уровень вибрации в соответствии с ГОСТ (ISO) 10816-3
НЧ измерения виброскорости используются для общего контроля состояния оборудования
ВЧ измерения виброускорения используются для контроля состояния подшипниковых узлов и зубчатых передач
Возможность вычисления интегральных параметров для НЧ измерений: СКЗ/ ПИК/ПИК-ПИК
Вычисление ПИК-Фактора для ВЧ измерений
Проведение спектрального анализ на месте с разрешением 3200 линий с возможностью интегрирования и дифференцирования
Работа по заранее загруженному в прибор маршруту измерений маршрут состоит из агрегатов и точек установки, включая их последовательность
Связь с ПК через USB порт
Контроль состояния подшипников качения и зубчатых передач на основе анализа огибающей в диапазоне от 5 кГц до 15 кГц
Автоматическое отключение прибора через 60 сек.
Работать во взрывоопасных помещениях 1Ex ib IIB T3
Дополнительно может быть поставлено платное экспертное программное обеспечение «Вибродизайнер-Эксперт», которое позволяет проводить анализ спектра и волн
«Вибродизайнер-Эксперт» | Поддерживаемый функционал |
Тип 1 Базовое ПО | Создание и полное конфигурирование БД (включая импорт/экспорт текстовой структуры). Экспорт/импорт обследований в режиме «Анализ». Полная поддержка работы со всеми типами приборов. Просмотр любых трендов в режиме «Анализ». Просмотр/печать всех видов отчетов. |
Тип 2 | Тип 1 + полный просмотр сигналов в режиме «Анализ»: волна, дифф./интегр. волны, фильтры, огибающие, спектры, водопадные спектры, профиль спектров, спектры огибающих, кепстры, метки на графиках, значения оборотных (с возможностью редактирования), пики, значения полос, печать графиков, экспорт в файл. |
Тип 3 | Тип 2 + просмотр и анализ орбит + просмотр и анализ диаграмм Найквиста (годографов) + использование режима «Сравнение». |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИБРОКОЛЛЕКТОРА STD-500
Измеряемые параметры | Виброускорение |
Измеряемые параметры | ПИК, СКЗ, ПИК-ПИК, ПИК-Фактор (огибающая) |
Диапазон частот, Гц | 10-1000 |
Диапазон измерения СКЗ виброскорости, мм/с | 0,5-70 |
Измерение огибающей Разрешение спектра, линий | 5кГц-15кГц 3200 |
Число отсчетов | 8192 |
Объем встроенной памяти, МБ | 8 (до 500 волн) |
Предел допускаемой основной относительной погрешности измерения, % | 10 |
Уровень собственного шума, мм/с, не более | 0,2 |
Неравномерность АЧХ, дБ, не более | 1 |
Диапазон рабочих температур, °С | -20+50 |
Максимальная допустимая относительная влажность воздуха при температуре +35°С | 90% |
Связь с ПК | USB |
Тип дисплея | Графический монохромный |
Размер экрана, мм | 17х57 |
Разрешение экрана, точек | 32х122 |
Габаритные размеры, мм | 186х35х21 |
Масса, г, не более | 150 |
Время непрерывной работы, ч | до 10 |
Степень защиты корпуса от внешних воздействий по ГОСТ 14254-96 (МЭК 529-89) | IP54 |
Взрывозащищенное исполнение | 1ExibIIBT3 |
ВАЖНО: Самостоятельный ремонт, замена преобразователя, замена батареи категорически исключен в силу конструктивных особенностей прибора. Ремонт производится только в сертифицированном центре производителя.
ГАРАНТИЯ: 1 год
