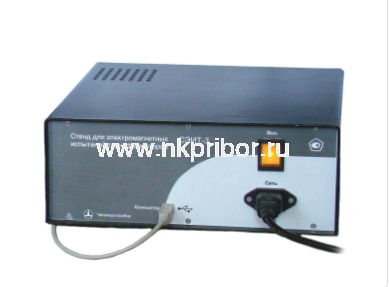

Стенд для электромагнитных испытаний трансформаторов СЭИТ-3
Измерительный стенд для электромагнитных испытаний силовых трансформаторов СЭИТ-3 предназначен для проведения электромагнитных испытаний однофазных и трехфазных силовых трансформаторов согласно ГОСТ 3484.1-88.
СЭИТ-3 широко используется на предприятиях по изготовлению и ремонту трансформаторов на территории России, Украины и Казахстана.
Прибор выполняет следующие операции:
- Проверка коэффициента трансформации и группы соединения обмоток;
- Измерение сопротивления обмоток постоянному току;
- Измерение потерь и напряжения КЗ;
- Измерение потерь и тока ХХ;
- Формирование и печать протокола испытаний.
Отличительные особенности:
- Межповерочный интервал 2 года
| Диапазон измеряемых переменных токов1 | 0...5 А |
| Диапазон измеряемых переменных напряжений2 | 0...400 В |
| Диапазон измеряемых активных мощностей1,2 | 0...4000 Вт |
| Диапазон измеряемых сопротивлений постоянному току | 0,00001...200 Ом |
| Диапазон измеряемой частоты | 45...55 Гц |
| Пределы измерения тока | 5 А |
| Пределы измерения напряжения | 100 В; 400 В |
| Пределы измерения сопротивления | 0,01; 0,2; 2; 20 и 200 Ом |
| Основная приведенная погрешность измерения напряжений на каждом из пределов 100 и 400 В, не более | ±0,2% |
| Основная приведенная погрешность измерения мощности, не более | ±0,5% |
| Основная приведенная погрешность измерения токов, не более | ±0,5% |
| Абсолютная погрешность измерения частоты, не более | ±0,15 Гц |
| Основная приведенная погрешность измерения сопротивления постоянному току на каждом из пределов 0,01; 0,2; 2; 20 и 200 Ом, не более | ±0,5% |
Примечание:
1 - без использования внешнего измерительного трансформатора тока;
2 - без использования внешнего измерительного трансформатора напряжения.
