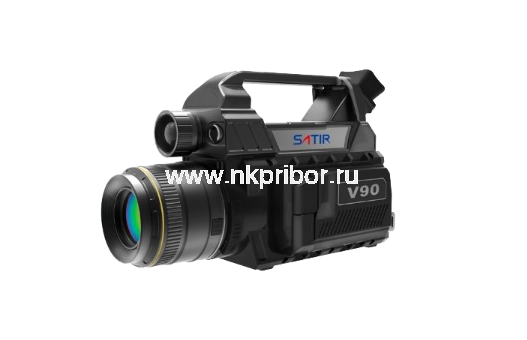

Тепловизор SAT V80/V90

Назначение тепловизора для обнаружения мест утечки элегаза SAT V80:

Традиционные методы обнаружения газа могут быть трудоемкими и сложными для реализации, но с помощью камеры SAT V80 газ может быть обнаружен четко и быстро. Камера может быстро визуализировать и локализовать утечки летучих органических газов в таких отраслях промышленности как нефтехимической, НПЗ, пожаротушение и газовой отрасли.

Камера SAT V80 в отличие от остальных камер использует в качестве приемника инфракрасного излучения матрицу на квантовых ямах. Функция видеозаписи поможет записать процесс испытания с видео в реальном масштабе времени и одновременно хранить все данные о температуре. Пользователи могут воспроизвести весь процесс тестирования и проанализировать видео для создания соответствующего отчета об обследовании.

Использование охлаждаемой матрицы на квантовых ямах позволяет достичь разрешения по температуре в 0.015°С и чувствительности при обнаружении утечки 0.001 мл/сек. Это позволяет быстро локализовать и устранить утечки.

Камеры SAT V80 оснащена лазерным целеуказателем, имеют функцию записи голосовых комментариев, беспроводной передачи данных в реальном времени и видеозаписи.

Технические характеристики тепловизора для обнаружения мест утечки элегаза SAT V80:

Параметр	Значение
	SAT V80	SAT V90
Разрешение матрицы	320х256
Тип детектора	Охлаждаемая матрица на квантовых ямах
Разрешение по температуре	0.025°С при 30°С
Чувствительность	0.001 мл/сек
Поле зрения	11° х 8.8°
Минимальное рабочее расстояние	0.3 м
Частота обновления	50 Гц/60 Гц
Фокусировка	Ручная и автоматическая
Спектральный диапазон	10.3…10.7 мкм	3.2…3.5 мкм
Время готовности к работе	Не более 7 мин
Измерение температуры
Диапазон измерения температур	-20…350°С
Погрешность	±2°C или ±2 от измеряемой температуры
Запись инфракрасного видео
Тип	Запись 16-битного полностью радиометрического ИКвидео на SD-карту
Лазерный целеуказатель
Тип лазера	Красный, 2-й класс опасности
Описание	Положение лазера отображается на ИК-изображении и рядом индицируется температура
Сохранение изображений
Звуковые аннотации	60 секунд аудиозаписи сохраняются одновременно с изображением
Текстовые аннотации	Сохраняются одновременно с изображением
Встроенная память	1 Гб (4 тысячи изображений)
Карта памяти	До 32 Гб (4 часа ИК-видео)
Физические характеристики
Габаритные размеры	292х148х138 мм
Масса	Не более 2.4 кг
Условия работы
Рабочая температура	-20…+50°С
Температура хранения	-40…+70°С
Относительная влажность	10…95%
Степень защиты корпуса	IP54
Удар	25G
Вибрация	2.5G
Интерфейс
USB 2.0	Значение температуры, изображение (ИК и видимое), голосовые и текстовые аннотации
Детектируемые газы
Название	Гексафторид серы, ацетилхлоридная уксусная кислота, аллилбромид, аллилхлорид, аллилфторид, аммиак, бромметан, диоксид хлорида, этилцианоакрилат, этилен, фуран, гидразин метилсилан, метилэтилкетон, винилцианид, метилвинилкетон, пропен, тетрагидрофуран , Винилэфир, трихлорэтилен, фторид уранила, хлорид винила, пропенал	Бензол, этанол, этилбензол, гептан, гексан, изопрен, метанол, октан, пентан, 1- пентен, толуол, ксилол, бутан, этан, метан, пропан, этилен, пропилен

Комплект поставки SAT V80

№	Наименование	Количество
1	Тепловизор для обнаружения мест утечки элегаза SAT V80	1
2	Аккумулятор	2
3	Зарядное устройство	1
4	Видеокабель	1
5	USB-кабель	1
6	Карта памяти micro-SD (TFT)	1
7	Крышка объектива	1
8	Кейс	1
9	Ремень для переноски кейса	1
10	Диск с программным обеспечением	1
11	BlueTooth гарнитура	1
12	Зарядное устройство гранитуры	1
13	USB картридер	1
14	Руководство по эксплуатации	1
15	Калибровочная таблица	1
