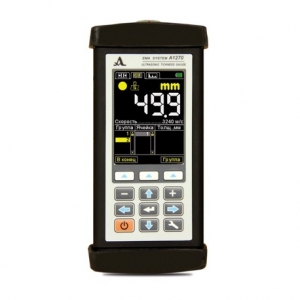

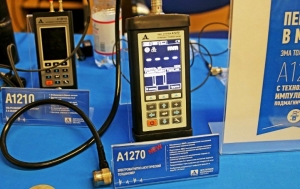

Толщиномер электромагнитно-акустический А1270 предназначен для толщинометрии изделий из алюминия, сплавов алюминия и сталей без применения контактных жидкостей. Используемые с толщиномером ЭМА преобразователи мало чувствительны к состоянию поверхности, поэтому поверхность объекта контроля не требует специальной подготовки, что значительно сокращает время подготовки к контролю. Прибор также позволяет работать через покрытие или с зазором

Предназначен для измерения толщины изделий из сталей и алюминиевых сплавов без применения контактной жидкости.

• Маленькие размеры и вес прибора и преобразователей
• Расширенный диапазон измеряемых толщин (0,7-100 мм по алюминию)
• Различные типы ЭМА преобразователей (с радиальной поляризацией, с линейной поляризацией)
• Работа без применения контактной жидкости
• Различные режимы работы прибора: измерение, обзор, настройка
• Легкость и простота в настройке и использовании: настройка на материал, автоматическая настройка скорости
• Автоматическая настройка основных параметров преобразователя при калибровке
• Память на 19800 измерений
• Связь с компьютером по USB-порту
• Корреляционная обработка сигналов
• Конструкция прибора по IP65

Назначение

• Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости.
• Оценка степени анизотропии материала.
• Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности.
• Толщиномертия листового проката.

Функциональные возможности

• Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле.
• Использование двух типов ЭМА преобразователей поперечных волн с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита.
• Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.
• Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости.
• Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1,5 мм. При толщине покрытия 1,5 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.
• Сканирование объекта контроля.
• Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.
• Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм).
• Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.
• Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.

Особенности

• Диапазон измеряемых толщин от 0,8 до 100 мм.
• Быстрый доступ к функциям управления.
• Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца.
• Автоматическое определение скорости ультразвука на объекте известной толщины.
• Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения.
• Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов.
• Большой информативный цветной TFT дисплей.
• Возможность смены ориентации изображения при повороте прибора на 90 градусов.
• Управление яркостью подсветки прибора.
• Встроенный литиевый аккумулятор.
• Индикатор уровня заряда аккумулятора.
• Время непрерывной работы 9 ч.
• Звуковая, цветовая и виброиндикация.
• Дискретность индикации измерений толщины 0,01 или 0,1 мм.
• Передача данных на ПК через USB.
• Программное обеспечение для приема данных из прибора и сохранения их на ПК.
• Специализированный чехол планшет, с возможностью крепления электронного блока прибора для удобства работы в труднодоступных местах и на высоте, защищает электронный блок толщиномера от грязи, воды и пыли.

Диапазоны измеряемых толщин (по алюминию, ЭМАП S7392 3.0A0D10ES)

от 0,7 до 100 мм

Диапазоны измеряемых толщин (по стали, ЭМАП S7394 2.5A0R10x10ES, ЭМАП S7392 3.0A0D10ES)

от 1,0 до 50 мм

Основная погрешность измерений не более *где Х-значение измеряемой толщины

±(0,01X+0,01) мм

Диапазон настройки скорости ультразвука

1000 - 9999 м/с

Диапазон рабочих частот

2,5-5,0 МГц

Количество запоминаемых результатов

19800 измерений

Тип дисплея

жидкокристаллический

Питание (встроенная аккумуляторная батарея)

7,2 В

Время непрерывной работы (с подсветкой)

10 (8) часов

Диапазон рабочих температур

от -20°С до +50°С

Габаритные размеры электронного блока

245 х 120 х 40 мм

Масса электронного блока

650 г

КОМПЛЕКТ ПОСТАВКИ

• А1270 - электронный блок ЭМА толщиномера
• ЭМАП S7392 3.0A0D10ES (радиальная поляризация, апертура d 24 мм; толщинометрия алюминия 0,7-100 мм, стали 1,0-50 мм)
• Специализированная каретка для перемещения ЭМАП S7392 3.0A0D10ES, S7394 2.5A0R10x10ES
• Кабель LEMO-LEMO одинарный 1,2 м
• Чехол М12
• Зарядное устройство ВС 071
• Сетевой адаптер с кабелем 220B-12B
• Кабель соединительный (прибор-зарядное устройство)
• Кабель связи по USB
• Компакт-диск с документацией и ПО
• Сумка М12
