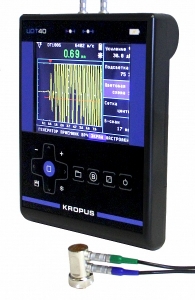

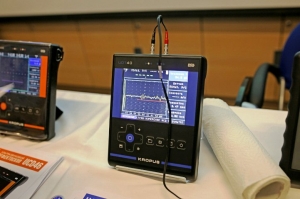

УДТ-40 универсальный толщиномер с А-сканом с поверкой

Высокоточный, не имеющий аналогов России, универсальный ультразвуковой толщиномер с высокой достоверностью контроля. Наличие А -скана исключает такие типичные ошибки при измерении толщины, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер реализует различные способы контроля толщины - измерение времени по переходу через "ноль", измерение времени между сигналами, а также частотный и корреляционный методы измерения.

Наличие встроенных контуров согласования, регулируемой ширины импульса и трех степеней электрического демпфирования позволяет использовать для измерения любые преобразователи с частотами от 0,5 до 15 Мгц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.

• Развертка экрана: от 3 до 300 мм (сталь)
• Дисплей: ЖКИ/ЭЛД 240 х 128
• Усилитель: широкополосный 0.5-15 МГц
• Подключение любых р/с или совмещенных преобразователей
• Диапазон регулировки усиления 90 дБ
• А-скан, В-скан (профиль дна изделия)
• Фиксирование минимального значения толщины
• "Заморозка" А-сигнала
• Коррекция V-образности р/с преобразователей
• Измерение толщины по одному сигналу или между двумя сигналами
• Точность индикации толщины: 0.001, 0.01 или 0.1
• Память конфигураций (все параметры прибора и преобразователя)
• Память результатов с возможностью просмотра результатов на экране
• Интерфейс RS232
• Питание: 4 NiMh аккумулятора размер "D" или внешний блок питания
• не менее 8 часов работы от аккумуляторов
• Масса: 2,2 кг с аккумуляторами

Развертка

мин.: 0 - 3 мм макс.: 0 - 300 мм (сталь)

Диапазон скоростей

1000 - 9999 м/с

Задержка

от -0,5 мкс до 99 мкс

Демпфирование

50 ом / 1000 ом (до 25 ом в совмещенном режиме)

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс

Усилитель

широкополосный 0.5-15 МГц (-6 дБ)

Диапазон регулировки усиления

90 дБ, с шагом 0.5, 1, 2 или 6 дБ

Детектирование

положительная или отрицательная полуволна, полное, радиосигнал

Отсечка

компенсированная, 0 - 80% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов

Автоматическая Сигнализация Брака (АСБ)

световая и звуковая

Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала

Дисплей

ЭЛД с регулируемой яркостью, 110 х 65 мм; 240 х 128 точек

Память

100 настроек для датчиков 750 результатов измерений с А-сканом, параметрами датчика, датой и временем

Интерфейс

RS232 либо USB (через адаптер)

Разъемы преобразователей

CР-50 (BNC)

Аккумуляторы

4 NiMh размер "D"

Время работы

не менее 8 часов (ЭЛД)

Питание толщиномера

внешний блок питания 220 В AC

Рабочее напряжение питания

4 - 10 В DC

Потребляемая мощность

Максимум 5 W, в зависимости от установленных параметров

Диапазон рабочих температур толщиномера

от -20 C до +55 C (ЭЛД)

Габаритные размеры толщиномера (В x Ш x Д)

160 мм x 225 мм x 45 мм

Масса молщиномера

2,2 кг с 4 аккумуляторами размера "D"
