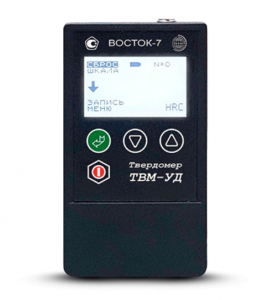

ТВМ-УД ТВЕРДОМЕР КОМБИНИРОВАННЫЙ (ультразвуковой и динамический)
Арт ТВМ-УД
Цена актуальна 15.05.2023
Включает НДС.
96 138
p
Не выбраны дополнительные параметры товара
Твердомеры портативные универсальные модификации ТВМ-УД могут комплектоваться датчиками ультразвуковыми и динамическими - предназначены для измерения твёрдости изделий из металлов и сплавов. Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях.
Внесен в госреестр СИ РФ - поставляется с поверкой
Твердомер ТВМ-УД поставляется в трех комплектациях:
ТВМ-УД КОМБИНИРОВАННЫЙ С УЛЬТРАЗВУКОВЫМ И ДИНАМИЧЕСКИМ ДАТЧИКОМ |
73 500 руб. |
Электронный блок твердомера ТВМ-УД |
Ультразвуковой датчик с измерительным усилием 50 Н |
Динамический датчик тип D |
Кабель USB для связи с компьютером и передачи данных |
Элементы питания |
Сетевое зарядное устройство |
Чехол для электронного блока с пластиковым шомполом |
Кофр для хранения и переноски |
Документация |
ТВМ-УД С УЛЬТРАЗВУКОВЫМ ДАТЧИКОМ |
63 500 руб. |
Электронный блок твердомера ТВМ-УД |
Ультразвуковой датчик с измерительным усилием 50 Н |
Кабель USB для связи с компьютером и передачи данных |
Элементы питания |
Сетевое зарядное устройство |
Кофр для хранения и переноски |
Документация |
ТВМ-УД С ДИНАМИЧЕСКИМ ДАТЧИКОМ |
53 500 руб. |
Электронный блок твердомера ТВМ-УД |
Динамический датчик тип D |
Кабель USB для связи с компьютером и передачи данных |
Элементы питания |
Сетевое зарядное устройство |
Чехол для электронного блока с пластиковым шомполом |
Кофр для хранения и переноски |
Документация |
ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ К ТВЕРДОМЕРУ ТВМ-УД
Наименование | Стоимость, руб. с НДС |
Датчик ультразвуковой - Датчик ультразвуковой с измерительным усилием 50 Н для плоских поверхностей с шероховатостью в¤2,5 Ra. | 24 700 руб. |
Датчик динамический тип D - Датчик динамический тип D для плоских поверхностей с шероховатостью в¤3,2 Ra | 17 700 руб. |
Насадка для измерения выпуклых цилиндрических поверхностей - Обеспечивает надёжную фиксацию и установку ультразвукового датчика твердомера строго перпендикулярно к оси изделий выпуклой цилиндрической формы: трубы, гильзы, вкладыши и пр. Максимально снижает погрешность при измерении твёрдости выпуклых цилиндрических поверхностей | 10 300 руб. |
Штатив для ультразвукового датчика - Предназначен для закрепления в нём датчика твердомера и обеспечивает равномерное механическое нагружение в процессе измерения, а также основное требование для любого метода измерения твёрдости перпендикулярность датчика к измеряемой поверхности. | 13 700 руб. |
Твердомер портативный измеряет твёрдость по методу Либа (датчик динамический) или UCI методом (датчик ультразвуковой) в зависимости от типа подключенного датчика. Измеренное значение твёрдости отображается на дисплее по шкалам Роквелл (HRC), Бринелль (HB) и Виккерс (HV), а также по шкале временного сопротивления Пв (Rm), которая позволяет в соответствии с ГОСТ 22761-77 определить временное сопротивление при растяжении в месте испытания для изделий из конструкционных углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля.
С датчиком ультразвуковым время 1-го измерения твёрдости составляет около 2 секунд. В датчике динамическом взвод бойка осуществляется шомполом, который для удобства вставляется в кожаный чехол электронного блока твердомера. Среднее время 1-го измерения твёрдости прибора с шомпольным взводом составляет 4-7 секунд. Универсальность твердомера модификации ТВМ-УД заключается в том, что его можно приобрести сперва с каким-либо одним типом датчика (напр. ультразвуковым), а после приобрести другой тип датчика (напр. динамический), тем самым произведя модернизацию (улучшение, апгрейд) прибора до уровня комбинированный (с датчиками ультразвуковым и динамическим тип D).
Твердомеры ТВМ-УД позволяют:
- проводить измерение твёрдости не только в лаборатории, но и непосредственно на месте эксплуатации или производства изделия в цеховых и полевых условиях.
- проводить измерение твёрдости крупногабаритных изделий и труднодоступных зон в изделии, когда применение твердомеров стационарного и переносного типов невозможно из-за технических и конструкционных ограничений.
- проводить экспресс-анализ твёрдости с высокой производительностью для одного измерения твёрдости требуется в 10 раз меньше времени, чем для твердомеров стационарного и переносного типов.
- проводить измерения на выпуклых и вогнутых поверхностях, недоступных для твердомеров стационарного и переносного типов.
Отличительные особенности и преимущества ТВМ-УД:
- возможность замены разряженных штатных аккумуляторов на обычные батарейки тип АА в полевых условиях
- возможность замены или покупки любого дополнительного датчика к прибору без необходимости отправки его электронного блока производителю для синхронизации с новым датчиком
- возможность использовать штатив (для большей точности измерений, а также изделий цилиндрической формы) и специальную насадку для измерения выпуклых цилиндрических поверхностей
- возможность использовать дополнительные 7 типов датчиков динамических для чугуна, шестерён, пазов, тонких изделий, необработанных поверхностей с высокой шероховатостью или коррозией и др. специфических условий контроля твёрдости (в разработке)
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТВМ-УД | |
Наименование характеристики | Значение |
Диапазон твёрдости по шкалам: - Роквелла - Бринелля - Виккерса | от 20 до 70 HRC от 80 до 650 НВ (HBW) от 80 до 950 HV |
Пределы допускаемой абсолютной погрешности измерений твёрдости по шкалам Роквелла в поддиапазонах: от 70 до 93 HRA от 25 до 100 HRВ от 20 до 70 HRC | ±2 HRC |
Пределы допускаемой абсолютной погрешности измерений твёрдости по шкалам: - Бринелля - Виккерса | ±12 НВ (HBW) ±15 HV |
Диапазон показаний временного сопротивления при растяжении (предела прочности), МПа (H/мм2), погрешность, не более (%)* | от 375 до 1710 / ±5 |
Количество дополнительных шкал твёрдости для самостоятельной калибровки пользователем (шкалы HSD, HRC2, HV2, HV и HSD2). Можно откалибровать по шкалам HRA, HRB, HRN, HRT и др | 5 |
*для конструкционных углеродистых сталей перлитного класса | |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТВМ-УД | |
Наименование характеристики | Значение |
Напряжение питания от аккумулятора, В | 3,0 |
Габаритные размеры электронного блока, мм, не более - высота - ширина - глубина | 122 65 23 |
Габаритные размеры ультразвукового датчика, мм, не более - длина - диаметр | 145 30 |
Габаритные размеры динамического датчика типа D, мм, не более - длина - диаметр | 86 22 |
Габаритные размеры кофра для переноски (В*Ш*Г), мм, не более | 75*250*190 |
Масса твердомера (с датчиками и элементами питания), кг, не более | 0,50 |
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % ВАЖНО: измерения твёрдости проводятся при температуре окружающей среды от +10 до +35 °С согласно требованиям, ГОСТ 9012-59; 9013-59; Р ИСО 6507-1-2007. При разногласиях в оценке качества металлопродукции измерения проводятся при температуре 23±5 °С. | от -5 до +40 от 30 до 80 |
Наличие памяти для сохранения результатов измерений твёрдости, статистика значений из серии измерений (кол-во измерений/среднее значение/разброс измерений), удаление некорректных (ошибочных) результатов из статистики, автоматическое отключение питания | в наличии |
Срок службы, лет, не менее | 10 |
Отзывы
Характеристики
| Производитель: | Восток-7 |
| ГОСРЕЕСТР: | Да |
| Метод определения твердости: | Бриннель, Роквелл, Виккерс |
