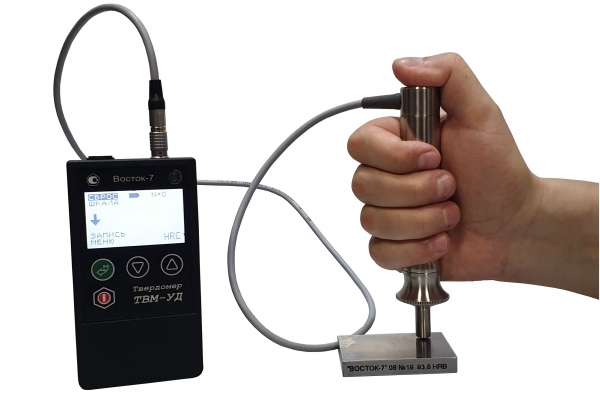

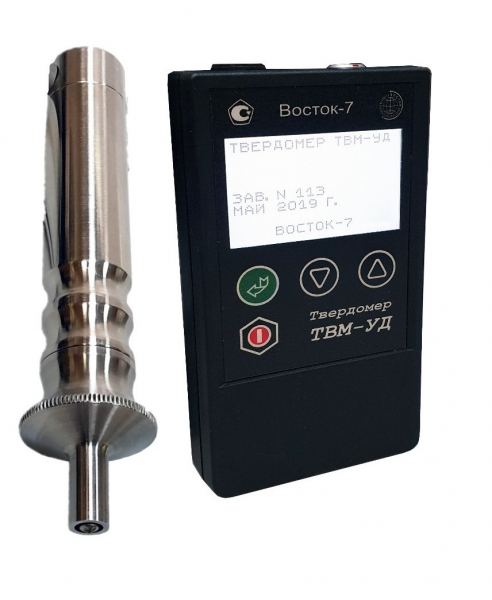

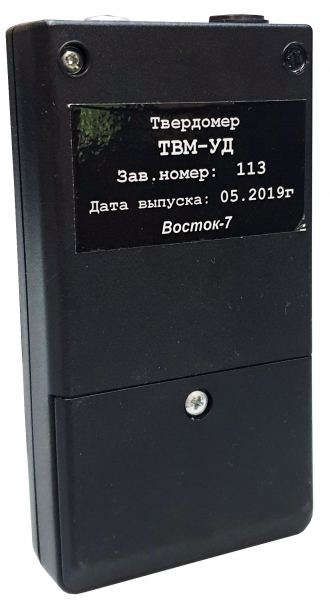

ТВМ-UD твердомер комбинированный: ультразвуковой и динамический

ТВМ-UD твердомер комбинированный: ультразвуковой и динамический

56 367 p
Внесен в госреестр
Цена актуальна: 15-05-2023
Артикул: ТВМ-UD-1
Гарантия: 12 месяцев
Наличие уточняйте у менеджера
Купить в 1 клик

Официальный дилер

Компания ООО "НК" является официальным дилером всего оборудования, представленного на сайте. Мы имеем соответствующие документы, подтверждающие данные полномочия.

Прямые поставки

Компания ООО "НК" предоставляет бесплатную доставку до пунктов выдачи, а также осуществляет доставку по всей территории России.
Подробнее о доставке

Расширенная гарантия

Гарантийный срок эксплуатации всех приборов и оборудования, поставляемых компанией ООО "НК", составляет 1 год (для некоторых приборов до 5 лет). В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортировки.

Различные способы оплаты

Компания ООО "НК" предлагает различные способы оплаты товаров на сайте:
1. Наличный расчет
2. Банковской картой
3. Банковский перевод
4. Наложный платеж
Подробнее о оплате

Твердомер портативный комбинированный модификации ТВМ-УД (далее твердомер) предназначен для измерения твёрдости изделий из металлов и сплавов. Твердомер измеряет твёрдость UCI методом (датчик ультразвуковой). Измеренное датчиком значение твёрдости может быть переведено в твёрдость по Бринеллю, Роквеллу и Виккерсу (HB, HR и HV соответственно) и в предел прочности (Rm в соответствии с ГОСТ 22761-77). Перевод осуществляется различным образом для различных металлов и используемых типов датчиков. Переводные таблицы введены в память прибора и перевод осуществляется автоматически.

Твердомеры портативного типа используют “косвенный” метод измерения твёрдости, в отличии от твердомеров переносного или стационарного типов, которые используют “прямой” метод измерения твёрдости. При использовании твердомеров стационарного и переносного типов для измерения по шкалам твёрдости Роквелла, Бринелля или Виккерса требуется, чтобы испытываемый образец помещался под измерительным устройством; что не всегда возможно. Твердомеры портативного типа относятся к неразрушающим методам контроля и позволяют:

  • проводить измерение твёрдости поверхностного слоя металла, подвергнутого напылению, наплавлению, механической, термической и др. видам поверхностной обработки металла. Такой контроль твёрдости недоступен для твердомеров стационарного и переносного типов, которые под действием больших нагрузок «продавливают» поверхностный слой.
  • проводить измерение твёрдости не только в лаборатории, но и непосредственно на месте эксплуатации или производства изделия в цеховых и полевых условиях.
  • проводить измерение твёрдости крупногабаритных изделий и труднодоступных зон в изделии, когда применение твердомеров стационарного и переносного типов невозможно из-за технических и конструкционных ограничений.
  • проводить экспресс-анализ твёрдости с высокой производительностью – для одного измерения твёрдости требуется в 10 раз меньше времени, чем для твердомеров стационарного и переносного типов.
  • проводить измерения на выпуклых и вогнутых поверхностях, недоступных для твердомеров стационарного и переносного типов.


ДИАПАЗОН ИЗМЕРЕНИЙ

Шкала

HRC

HB

HV

σb (Н/мм2)*

Диапазон

20,0…67,9

95…450

95…950

375…1710


ПОГРЕШНОСТЬ

Шкала твёрдости

Погрешность, не более

Шкала “С” Роквелла

±2 HRC

Шкала Бринелля

±12 HB

Шкала Виккерса

±15 HV

*Шкала предела прочности Rm (σb)

±5 % Мпа (Н/мм2)

*Шкала предела прочности Rm (σb) позволяет в соответствии с ГОСТ 22761-77 определить временное сопротивление при растяжении в месте испытания для изделий из конструкционных углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля.

ОБЩИЕ ХАРАКТЕРИСТИКИ ТВЕРДОМЕРА

Количество дополнительных шкал твёрдости для самостоятельной калибровки пользователем (шкалы HSD, HRC2, HV2, HV и HSD2). Можно откалибровать по шкалам HRA, HRB, HRN, HRT и др.

5 шкал твёрдости

Время на каждое измерение твёрдости (среднее):

2 сек

Память: количество сохраняемых результатов измерений твёрдости, max

2.000

Статистика значений из серии измерений (кол-во измерений/среднее значение/разброс измерений)

ДА

Автоматическое удаление некорректных (ошибочных) результатов из статистики

ДА

Время работы прибора при полном заряде электропитания, не менее

50±10 ч

Электропитание –2 элемента или аккумулятора размера АА

2.0-3.2 В

Автоматическое отключение питания через

3±1 мин

Диапазон температур:

· При эксплуатации

· При транспортировке и хранении твердомера

-5 °С…+40 °С

-15 °С…+65 °С

Относительная влажность воздуха

30 %…80 %

Масса твердомера с датчиками и элементами питания, не более

0,45 кг

Габаритные размеры (В*Ш*Г), не более:

  • электронный блок
  • датчик ультразвуковой

122*65*23 мм

150*Ø30 мм

Масса полной комплектации твердомера (эл. блок, 2 датчика, зарядн. устр-во и пр.), не менее

800 гр.

Габаритные размеры упаковочной сумки-футляра (В*Ш*Г), не более

260*200*120 мм.

Гарантийный срок эксплуатации

2 года



ХАРАКТЕРИСТИКИ ТВЕРДОМЕРА С ДАТЧИКОМ УЛЬТРАЗВУКОВЫМ


Корректировка пространственного положения датчика:

· Датчик ультразвуковой тип У

Не требуется

Измерительное усилие датчика:

· Датчик ультразвуковой тип У

50 Н

Масса контролируемого изделия:

· Датчик ультразвуковой тип У:

без использования дополнительных мероприятий, не менее

с использованием поддерживающего основания и контактной смазки, не менее

1,0 кг

0,05 кг

Толщина контролируемого изделия, не менее:

· Датчик ультразвуковой тип У:

без использования дополнительных мероприятий

с использованием дополнительных мероприятий

3 мм

1 мм

Шероховатость контролируемой поверхности, не более (Ra)

· Датчик ультразвуковой У:

≤3,2

Радиус кривизны измеряемой поверхности, не менее

· Датчик ультразвуковой тип У:

50 мм

Минимально необходимый диаметр подготовленной поверхности для проведения измерений

· Датчик ультразвуковой тип У:

3 мм

Минимальное расстояние между:

Соседними точками измерений (отпечатками)

· Датчик ультразвуковой тип У:

Центром точки измерения и краем поверхности изделия

· Датчик ультразвуковой тип У:

1 мм

1 мм


БАЗОВАЯ КОМПЛЕКТАЦИЯ (вкл. в стоимость твердомера)

Наименование

Кол-во, шт.

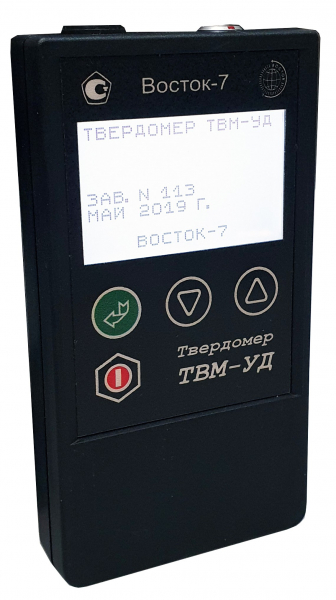

Электронный блок твердомера с элементами питания тип АА

1

Датчик ультразвуковой тип У

1

Кабель USB для связи с компьютером

1

Зарядное устройство для элементов питания тип АА

1

Дискета с программным обеспечением

1

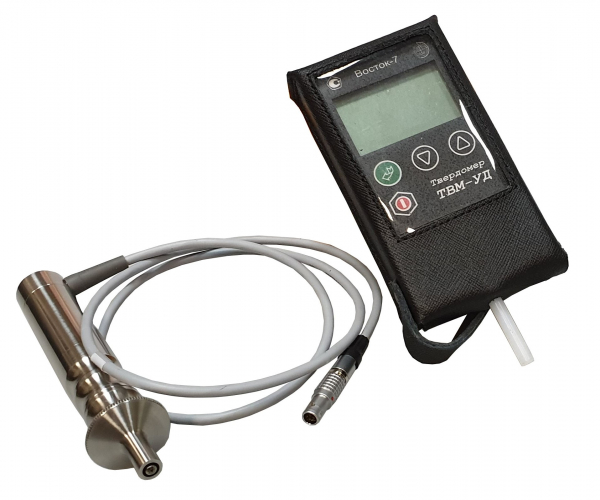

Кожаный чехол

1

Паспорт и методика поверки ( в разработке)

1

Сертификат о поверке (в разработке)

1

Упаковочная сумка-футляр

1


Производитель: Восток-7
ГОСРЕЕСТР: Нет
Метод определения твердости: Бриннель, Роквелл, Виккерс
