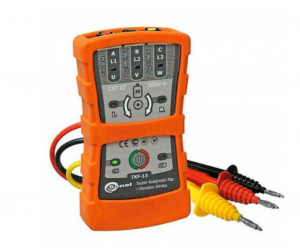

Указатель правильности чередования фаз и направления вращения электродвигателей TKF-13
Описание указателя правильности чередования фаз и направления вращения электродвигателей TKF-13:
Указатель правильности чередования фаз TKF-13 является современным прибором, который характеризуется высоким качеством а также простотой использования. Предназначен для определения наличия напряжения трехфазных установок в диапазоне от 120 В до 690 В, индикации последовательности чередования фаз. Позволяет бесконтактным методом определять направления вращения электродвигателей и проверять правильность подключения фаз. Все результаты отражаются посредством высококонтрастных светодиодов.
Указатель TKF-13 реализован во влаго-, ударозащищенном корпусе, позволяющем его использование в суровых условиях окружающей среды.
Отличительные особенности TKF-13:
- Индикация наличия напряжения на фазах;
- Определение последовательности чередования фаз (прямая/обратная последовательность);
- Определение направления вращения электродвигателя (непосредственное подключение);
- Бесконтактное определение направления вращения электродвигателя;
- Автовыключение прибора.
Технические характеристики указателя TKF-13:
| Параметр | Значения |
|---|---|
| Вид изоляции | двойная, согласно PN-EN 61010-1 |
| Класс защиты | III 600V согласно PN-EN 61010-1 |
| Степень защиты корпуса | IP42 |
| Диапазон междуфазных напряжений | 120 В 760 В переменного тока |
| Максимальное напряжение электродвигателя | 760 В переменного тока |
| Потребляемый ток (по каждой фазе) | < 3,5 мA |
| Диапазон рабочих частот | 270 Гц |
| Рабочая температура | -10 +45 oC |
| Температура хранения | -20 +60 oC |
| Диапазон влажности | 20% 80% |
| Автоматическое отключение | через 5 минут |
| Питание указателя | элемент питания щелочной SONEL 6LR61 9В |
Комплект поставки TKF-13:
- TKF-13 указатель правильности чередования фаз
- Зажим «Крокодил» изолированный черный K02
- Зонд острый с разъемом «банан» желтый
- Зонд острый с разъемом «банан» красный
- Зонд острый с разъемом «банан» черный
- Провод измерительный 1,2 м с разъемами «банан» черный
- Провод измерительный 1,2 м с разъемами «банан» желтый
- Провод измерительный 1,2 м с разъемами «банан» красный.
