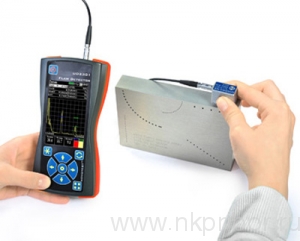

Ультразвуковой дефектоскоп УД2301 используется для проведения неразрушающего контроля качества различных материалов, конструкций и изделий из металлов, композиционных материалов, стекла и пластика. Дефектоскоп позволяет обнаруживать различные внутренние дефекты, нарушения однородности изделий и конструкций, измерять толщины стенок с односторонним доступом к объектам контроля, проводить контроль качества сварных соединений.
Помимо контроля внутренних дефектов, прибор позволяет измерять с большой точностью толщину изделий, показать сигнал в виде В-сканов и проводить полный документальный контроль сохраняя результаты измерений в собственную память до 32 гигабайт.
Корпус прибора небольшого размера позволяет проводить измерения в ограниченном пространстве либо в труднодоступных участках. Заметно расширяет удобство работы с дефектоскопом четкий цветной дисплей, обладающий высоким разрешением 320*480 точек. Причем, нажатием одной кнопки можно изменить ориентацию дисплея на 90 градусов, получив 4 варианта ориентации на выбор для удобства настройки под себя и левше и правше.
Прибор производится в легком, прочном и эргономичном корпусе из ударопрочного пластика. Наружная поверхность корпуса защищена специальными резиновыми бамперами - бросить прибором об стену мы, конечно, не советуем, но в повседневном использовании это сильно увеличивает ударостойкость и надежность дефектоскопа.
Дефектоскоп УД2301 работает от аккумуляторов или батареек стандартного размера АА, что позволяет пользоваться прибором без риска остаться с разряженными батарейками в самый ответственный момент - в крайнем случае их можно купить в любом магазине, либо заблаговременно запастись нужным количеством аккумуляторов.
Дефектоскоп оснащен всеми функциями, которые должны быть в современном цифровом ультразвуковом дефектоскопе общего назначения: от дефектоскопии крупногабаритного литья до толщинометрии тонких изделий. Представители нашей компании с удовольствием помогут Вам выбрать вариант комплектации и проконсультируют по любым иным вопросам связанным с прибором. Мы готовы обучить Вас работе с дефектоскопом. Изготовитель готов разработать методики контроля изделий Вашей компании с использованием дефектоскопа, изготовить специализированные образцы и преобразователи.
Отличительными особенностями данного прибора среди других дефектоскопов являются:
- миниатюрные размеры
- небольшой вес
- цветной большой дисплей с высоким разрешением
- наличие встроенной памяти большого объема, позволяющей сохранять практически неограниченно количество настроек и результатов
- возможность работы с любыми пьезопреобразователями
- частотный диапазон с плавной регулировкой от 1 до 10МГц
- отображение шкалы развертки как в микросекундах, так и в миллиметрах
- наличие всех необходимых режимов работы - АСД, ВРЧ, АРД
- два независимых строба с индивидуально настраиваемой логикой срабатывания
- автоматическое или ручное построение кривой ВРЧ (до 32 точек)
- наличие в приборе режима работы по DAC кривым (построение по 32 точкам)
- наличие в дефектоскопе режима контроля с использованием АРД-диаграмм
- два вида представления сигналов: детектированый и радио для повышения надежности выявления различных дефектов и повышения точности при работе в режиме толщинометрии
- построение и обработка в дефектоскопе A, B разверток (А-скан, Б-Скан)
- режимы: огибающей, заморозки и отображения хода луча для удобства проведения дефектоскопии
- возможность гибкой настройки интерфейса прибора
- в дефектоскопе реализована уникальная система вывода информации, повышающая удобство работы с дефектоскопом и производительность контроля – можно настроить отображение необходимого количества параметров и их размер
- архив измерений, архив настроек, архив преобразователей – в приборе реализована возможность сохранения любых параметров на встроенную память с последующей передачей на ПК для формирования и печати протоколов контроля
- 4-ре варианта ориентации дисплея с возможностью поворота в любой момент
- мультиязычность (выбор языка интерфейса в меню прибора) и конечно же, немаловажным достоинством прибора является его цена.
Технические Характеристики:
| Диапазон измеряемых глубин (по стали), мм | до 6000 |
| Диапазон регулировки усиления | 125 дБ, с шагом 0,5 дБ |
| Временная регулировка чувствительности (ВРЧ) | диапазон до 70 дБ, с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки |
| Зондирующий импульс | настраиваемый, с амплитудой до 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс |
| Память | настроек с А-сканом (Б-сканом), ограниченная размером внутренней памяти ( до 32 гигабайт), протоколов контроля с сохранение всех параметров прибора |
| Рабочие температуры, град | -20…+50 |
|
Развертка Задержка Максимальная толщина контролируемого материала Диапазон скоростей Задержка в призме Демпфирование Входной импенданс Зондирующий импульс Частота повторений ЗИ Отсечка Усилитель Диапазон регулировки усиления Временная Регулировка Чувствительности (ВРЧ) Детектирование |
Кривая Амплитуда-Расстояние (АРК) Зоны контроля Автоматическая Сигнализация Дефектов (АСД) Измерение временных интервалов Измерение амплитуды Дисплей Память Интерфейс Разъемы преобразователей Аккумулятор Время работы Внешнее питание Диапазон рабочих температур Размер (В x Ш x Д) Масса |
Комплект Поставки:
В стандартный комплект поставки дефектоскопа входят два стандартных пьезоэлектрических преобразователя. Дополнительные преобразователи и стандартные образцы можно заказать дополнительно или до заказать позже, в любое удобное время.
Комплект поставки дефектоскопа ультразвукового NOVOTEST УД2301
ультразвуковой дефектоскоп NOVOTEST УД2301 (электронный блок)
преобразователи П111-5-К6, П121-5-65
кабель соединительный Lemo-Lemo
аккумуляторы АА – 3 шт., зарядное устройство
кабель для подключения к компьютеру
паспорт,
руководство пользователя,
кейс
Дополнительные опции для заказа
свидетельство о калибровке
дополнительные преобразователи к дефектоскопу
дополнительные кабели к дефектоскопу
дополнительное зарядное устройство
стандартные образцы (СО-1, СО-2, СО-3, СО-3Р и другие)
стандартные образцы предприятия с отражателями типа зарубка, плоскодонное сверление и другие
стандартные образцы предприятия для настройки глубиномера (ступенька)
контактная жидкость (гель) для ультразвукового контроля
