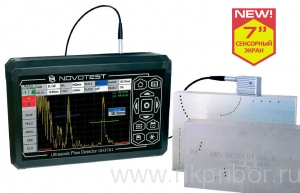

Ультразвуковой дефектоскоп NOVOTEST УД3701 Госреестр
Арт УД3701
Ультразвуковой дефектоскоп NOVOTEST УД3701 разработан для обнаружения внутренних дефектов, таких, как несплошности и неоднородности материалов в изделиях и сварных швах, измерения глубины и позиции их появления, измерения толщины и измерения скорости распространения и затухания ультразвуковых волн в материале (металлы, пластмассы, стекло и пр.).Большой тачскрин (сенсорный экран), легкий и эргономичный ударопрочный металлический корпус, самая передовая электронная начинка и функциональные возможности делают NOVOTEST УД3701 незаменимым инструментом современного дефектоскописта.
Ультразвуковой дефектоскоп NOVOTEST УД3701 разработан для обнаружения внутренних дефектов, таких, как несплошности и неоднородности материалов в изделиях и сварных швах, измерения глубины и позиции их появления, измерения толщины и измерения скорости распространения и затухания ультразвуковых волн в материале (металлы, пластмассы, стекло и пр.).
Большой тачскрин (сенсорный экран), легкий и эргономичный ударопрочный металлический корпус, самая передовая электронная начинка и функциональные возможности делают NOVOTEST УД3701 незаменимым инструментом современного дефектоскописта.
НАЗНАЧЕНИЕ:
контроль качества сварных швов
поиск внутренних дефектов в материале
определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала
измерение толщины изделия.
ОСОБЕННОСТИ:
Диапазон частот с плавной регулировкой от 0.2 до 10MHz
Два независимо управляемых входа (А и Б)
Автоматическое или ручное построение кривой ВРЧ (32 точки)
Два вида представления сигналов: детектированый и радио
Построение и обработка в дефектоскопе A, B разверток
Режимы: огибающей, заморозки и отображения хода луча
Память результатов и настроек, соединение с компьютером
Дальнейшая обработка результатов с использованием специальной компьютерной программы
Большой 7 дюймовый тачскрин
Минимальный вес 1,1 кг для полноформатного ультразвукового дефектоскопа
Выгодная цена
Технические Характеристики:
Комплект Поставки:ультразвуковой дефектоскоп NOVOTEST УД3701 (электронный блок)преобразователи (2 шт.)кабель Lemo-Lemoблок питанияпаспорт, руководство пользователякейс
| Развертка | мин.: 0 - 6 мкс макс.: 0 - 1000 мкс с шагом 25 нс |
| Задержка | от 0 мкс до 1000 мкс с шагом 25 нс |
| Максимальная толщина контролируемого материала | до 6000 мм (эхо-режим) для стали |
| Диапазон скоростей | 1000 - 9999 м/с |
| Задержка в призме | 0 - 100 мкс с шагом 25 нс |
| Демпфирование | 50 ом |
| Входной импенданс | 50 ом / 600 ом |
| Зондирующий импульс | импульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс |
| Частота повторений ЗИ | автоматически регулируемая от 10 до 100Гц |
| Аналоговый усилитель | широкополосный 0.4-20 МГц (-6 дБ) |
| Диапазон регулировки усиления | 125 дБ, с шагом 0.5 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | диапазон до 70 дБ, 12 дб/мкс с построением кривой по 16 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая Амплитуда-Расстояние (АРК) | построение по 16 точкам, регулируемая по высоте |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов |
| Детектирование | Позитивная или негативная полуволна, полная, радио-сигнал (во всем диапазоне сканирования), Б-скан |
| Отсечка | компенсированная, 0 - 90% высоты экрана |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Измерение амплитуды | в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
| Дисплей | 7" тачскрин 155 х 85 мм |
| Память | Ограничена емкостью CD карты |
| Интерфейс | USB, Bluetooth опционально |
| Разъемы преобразователей | 2 Lemo |
| Аккумулятор | Li-Ion 12 a/ч |
| Время работы | до 10 часов |
| Напряжение питания | 5 в. |
| Диапазон рабочих температур | от -30?C до +55°C |
| Размер (В x Ш x Д) | 50 мм x 150 мм x 250 мм |
| Масса | 1,1 кг |
Отзывы
Характеристики
| Производитель: | Novotest |
| ГОСРЕЕСТР: | Да |
