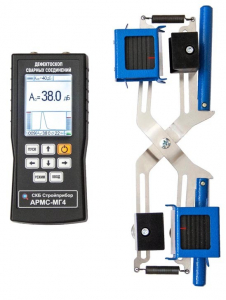

Ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4 ЦВЕТНОЙ ДИСПЛЕЙ
Арт АРМС-МГ4 Ц
Дефектоскоп АРМС-МГ4 предназначен для ультразвукового контроля качества сварных стыковых соединений стержневой арматуры диаметром от 16 до 40 мм в соответствии с ГОСТ 23858, СТО 02495307-002-2008 теневым и зеркально-теневым методами при монтаже сборных и возведении монолитных ж/б конструкций.
При теневом методе контроля о наличии дефекта судят по уменьшению амплитуды УЗ-колебаний, прошедших от излучателя к приемнику . Чем больше размер дефекта или чем больше дефектов, тем меньше амплитуда прошедшего сигнала.
При зеркально-теневом методе признаком обнаружения дефекта служит ослабление амплитуды сигнала, отраженного от противоположной поверхности изделия. Дополнительными преимуществами этого метода по сравнению с теневым являются односторонний доступ и более уверенное обнаружение дефектов, расположенных в корне шва.
Для проведения контроля сварных соединений используются:
- механическое устройство "Клещи" по ГОСТ 23858 (приложение 1);
- механическое приспособление "Скоба" по СТО 02495307-002-2008 для сварных соединений, выполненных на стальных скобах-накладках там, где доступ с помощью приспособлений типа "Клещи" затруднен.
Дефектоскоп АРМС-МГ4 также может быть использован для контроля качества сварных стыковых соединений листового проката зеркально теневым методом при непосредственной установке ультразвуковых преобразователей без протектора по ГОСТ 14782.
С 1.11.2019 года освоен выпуск новой версии прибора с увеличенным цветным дисплеем, более эргономичным корпусом, удобным пользовательским интерфейсом.Увеличение размеров дисплея позволило выводить одновременно как цифровые значения измеряемых параметров сигнала, так и графическое отображение ультразвукового импульса (А-скан).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА СВАРНЫХ СОЕДИНЕНИЙ
| Наименование характеристик | АРМС-МГ4 | АРМС-МГ4 (цветной дисплей) |
| Цена, рублей (НДС не облагается) | 116 000 | 123 000 |
| Динамический диапазон приемного тракта дефектоскопа, дБ | от 0 до 50 | |
| Границы линейности динамического диапазона, дБ | от 15 до 45 | |
| Диапазон установки коэффициента усиления (с шагом), дБ | 5...75 (1; 5; 10) | |
| Пределы допускаемой абсолютной погрешности измерения амплитуд сигналов, дБ | ± 1 | |
| Частота зондирующего импульса, МГц | 2,5 ± 0,2 | |
| Номинальное значение угла ввода ПЭП, градус | 65 | |
| Габаритные размеры, не более: | ||
| - электронного блока, мм | 175×78×25 | 160×70×25 |
| - механического устройства с датчиками, мм | 300×100×80 | 300×100×80 |
| Электропитание от встроенного Li-Po аккумулятора, напряжение, В | 3,7 | |
| Потребляемый ток в режиме измерения, мА, не более | 390 | 380 |
| Потребляемый ток в остальных режимах, мА, не более | 94 | 125 |
| Масса дефектоскопа, кг, не более | 2,0 | 1,93 |
| Средний срок службы, лет | 10 | |
КОМПЛЕКТ ПОСТАВКИ УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА СВАРНЫХ СОЕДИНЕНИЙ
Дефектоскоп, пьезоэлектрические преобразователи (ПЭП) – 2 шт, клещи для крепления ПЭП, зарядное устройство, коаксиальные кабели, протекторы R=12мм (2 шт); R=18мм (2шт); R=22мм (2шт), приспособление для контроля сварных швов листового проката, контрольный образец, кабель связи с ПК, USB-флеш накопитель с программным обеспечением, упаковочная тара.
