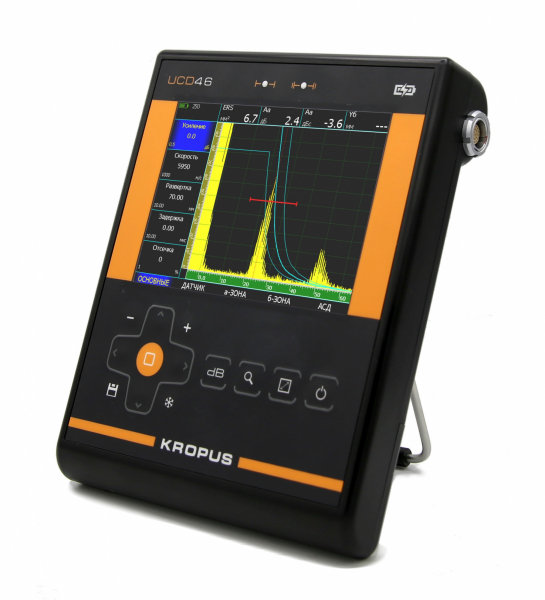

Ультразвуковой дефектоскоп УСД-46 PRO

Последняя модель классического дефектоскопа УДС-46 в версии PRO приобрела новейшую современную электронную базу с возможностью последующего обновления до старшей версии дефектоскопа на фазированных решетках УСД-46ФР по лицензионному коду и современный морозостойкий TFT дисплей с разрешение 640х480 точек.

Прибор представляет собой универсальное легкое, портативное и мощное средство ультразвукового контроля адаптированное для последующего обновления и расширения возможностей. В базовой версии дефектоскоп УСД-46 PRO поставляется как суперсовременный классический ручной дефектоскоп для полевых, цеховых и прочих работ, требующих мобильности, простоты и широких функциональных возможностей.

Дефектоскоп снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения с набором узколополосных фильтров для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Богатый функционал, включающий функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, позволяет реализовывать любые современные методики контроля.

Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений - позволяют сделать процедуру настройки легкой и понятной.

Масштабируемая программная структура новой версии дефектоскопа позволяет пользователю самостоятельно в дальнейшем наращивать возможности прибора до базовой версии с фазированными решетками, работающими на основе алгоритмов цифровой фокусировки

TFM/FMC с 16-и канальными ФР преобразователями.

Высокоточная толщинометрия и использование активных электромагнитно-акустических (ЭМА) преобразователей позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины.

Прибор имеет надежный корпус из ABS пластика. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

Серия дефектоскопов УСД включает различные модификации дефектоскопов с разными возможностями и диапазоном частот.
Серия внесена в реестр средств измерений Российской Федерации (Сертификат об утверждении типа №85073-22 )

Развертка

мин.: 0 - 2 мкс (0 - 5,9 мм)
макс.: 0 - 1000 мкс (0-5950 мм, сталь))
с шагом 0.01, 0.1, 1, 10, 100

Задержка

от -4 мкс до 1000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс

Максимальная длина контролируемого материала (сталь)

до 3000 мм (эхо-режим), 6000 мм (теневой режим)

Диапазон скоростей

1000 - 10 000 м/с

с шагом 1, 10 и 100 м/с

Задержка в призме

0 - 100 мкс
с шагом 0.01, 0.1, 1 мкс

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5),
и изменяемой частотой радиоимпульса

Частота повторений ЗИ

от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц

Усилитель

широкополосный: 0.5-20 МГц (-6 дБ) с возможностью выбора узкополосных фильтров

Диапазон регулировки усиления

100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ

Дополнительная клавиша +dB

программируемая

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 20 опорным точкам
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 20 точкам, регулируемая по высоте

Функция АРД

построение по 20 точкам, регулируемая по высоте
с автоматической привязкой к усилению и двумя дополнительными кривыми

Отображение сигналов на экране (визуализация)

А-скан

Режимы работы АСД

дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояние

Детектирование

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)

Автоматическая калибровка задержки в призме

по СО-3, V-2, образцу с отражателем

Автоматическая калибровка диапазона контроля при заданной толщине шва

есть

Автоматическая калибровка скорости УЗК

есть

Цифровая фильтрация сигнала

есть

Аналоговая фильтрация сигнала

есть

B-скан

нет

Отсечка

компенсированная, 0 - 80% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через "0"

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)

Сравнение амплитуд по AWS D1.1

Использование сканеров

нет

Использование TOFD

нет

Оценка размеров дефектов в режиме классического дефектоскопа

встроенные АРД диаграммы

Сравнение с сохраненным эталонным сигналом

Автоматическое во всем диапазоне усиления

Поддержка стандарта контроля сварных швов AWS D1.1

Да, с автоматическим расчетом D1.1 Ratio

Обработка изображения на экране после «заморозки» экрана

Полнофункциональная обработка и анализ

Дисплей

Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете

Смена цветовых схем экрана под особенности зрения и условий освещенности

есть

Память

200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Язык меню

русский, английский

Интерфейс

USB

Разъемы преобразователей

2 Lemo00

Аккумулятор

Li-Pol 11.1В, 5000 mА/ч

Время работы

не менее 10 часов работы от встроенного аккумулятора

Внешнее питание

блок питания 220В AC

Напряжение питания

15В / 2,5А DC

Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

205 мм x 160 мм x 43 мм

Масса

0,95 кг с аккумуляторами

Стандартный комплект:

Артикул	Наименование	Кол-во
62150	электронный блок УСД-46 PRO со встроенным Li-Pol аккумулятором	1
39015	блок питания сетевой 15В / 220В	1
62142	защитный чехол с блендой и креплением на корпусе оператора	1
50211	кабель Lemo00-Lemo00 1,5м	2
	Преобразователь ультразвуковой (по выбору)	4
20203	Кабель USB для связи с ПК	1
	Программное обеспечение на CD-диске	1
	Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)	1
60120	Кейс для переноски	1

Авиационный комплект:

Артикул	Наименование	Кол-во
62150	электронный блок УСД-46 со встроенным Li-Pol аккумулятором	1
39015	блок питания сетевой 15В / 220В	1
62142	защитный чехол с блендой и креплением на корпусе оператора	1
50211	кабель Lemo00-Lemo00 1,5м	2
22402	Преобразователь ультразвуковой SF2512	1
15282	Преобразователь ультразвуковой SC5006	1
22206	Преобразователь ультразвуковой AN5065	1
22101	Преобразователь ультразвуковой AN2540	1
24211	Преобразователь ультразвуковой DF5012	1
22106	Преобразователь ультразвуковой AN2565	1
	Преобразователь ультразвуковой П121-1,8-ПР60	1
	Преобразователь ультразвуковой П121-1,25-ПР63	1
22433	Преобразователь ультразвуковой SF5010	1
	Образец стандартный РСО-УЗЛ	1
	Образец стандартный РСО-УЗШ	1
20203	Кабель USB для связи с ПК	1
	Программное обеспечение на CD-диске	1
	Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)	1
60120	Кейс для переноски	1
