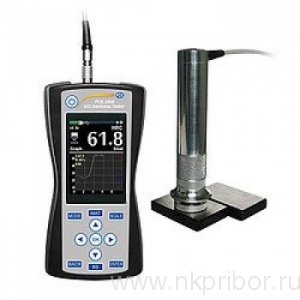

Ультразвуковой твердомер PCE-3500

Ультразвуковой твердомер PCE-3500 предназначен для проведения неразрушающего измерения твердости материалов по шкалам HV, HRC, HRB, HB и MPa. В основу работы прибора положен принцип Ultrasonic-Contact-Impedance. Прибор оснащен большим цветным дисплеем LCD. Для работы с полученными данными прибор имеет встроенный блок памяти и поставляется в комплекте с программным обеспечением. Зонды прибора сменные, радиус головки 136 ° Vickers Diamant

Прибор для измерения твердости UCI PCE-3500 предназначен для измерения твердости без разрушения металлических деталей. Прибор UCI HART работает в соответствии с методом Ultrasonic-Contact Impedance. В процессе UCI, диамант Vickers возбуждается на зонд испытания С собственн-резонансом. При нажатии на Зонд частота колебаний приглушается в зависимости от твердости поверхности и в зависимости от E-Модуля на рабочем столе и контактной поверхности. Из-за возникающего сдвига частоты с Учетом характеристики материала можно определить твердость поверхности.

Прибор измерения твердости UCI работает без разрушения. Хотя микроскопически небольшое впечатление возникает на поверхности, глаз, как правило, не виден. Благодаря малой глубине проникновения алмазов Vickers прибор UCI подходит для упрочнения деталей, таких как азотирование или индукционные твердости. Типичные случаи применения применяются в штамповочных инструментах, прессах, тонкостенных деталях, шестернях, турбинных лопатках, распределительных валов или сварных швах. Измеритель твердости UCI подходит также и для многих других применений в области контроля твердости. Благодаря сменным зондам с Различными прижимными усилиями можно покрывать различные области применения.

После измерения твердости детали прибор UCI для измерения твердости PCE 3500 показывает различные статистические значения, такие как мин./Макс. и средние значения. Аналогичным образом можно определить стандартное отклонение и другие коэффициенты, также возможно отображение гистограммы. Так как прибор UCI имеет внутреннюю память, то после измерения данные могут быть получены с помощью программного обеспечения.

- Измерение по методам UCI

- Испытание HRC, HRB, HV, HB, MPa

- Направление измерения 360 °

- большой цветной ЖК-дисплей

- с функцией памяти через карточку SD

- различные Зонды испытания Adaptable

- Характеристику материала калиброваны

- Оценка программного обеспечения возможно

Техническая спецификация к измерителю твердости PCE-3500 UCI

Область измерения

230 ... 940 HV

20 ... 70 HRC

90 ... 650 HB

370 ... 1740 МПа

Точность измерения

+/- 3% HV

+ / - 1,5 HRC

+/- 3% HB

Измерительные зонды

50 n зонд UCI

Шкала твердости

HRC, HB, HV, HRB, HL, MPA

Материал

UCI: сталь (ферромагнитный)

Leeb: Сталь, Чугун, Нержавеющая Сталь, Алюминий, Бронза

Испытуемый образец

Диамант Vickers 136 °

Направление измерения

360 °

Минимальная толщина материала

1 мм (только зонд UCI)

Объявление

backlit, графический цвет LCD

Функции измерения

Однократное Измерение, Мин./Макс./Среднее значение, количество измерений, среднее значение, стандартное отклонение, коэффициент вариации, гистограмма, Smart mode (фильтр изгоев)

Память

SD-карта

Интерфейс

USB

Условия окружающей среды

-20 ... +40 °C; 30 ... 80% R. F.

Электропитание

6 в (3 х АА батареи)

Время работы

около 10 часов

Габарит

160 x 75 x 30 мм

Степень защиты

IP 54

Вес

300 г (без зонда)

Комплектация UCI измеритель твердости PCE-3500

1 х UCI твердомер PCE-3500, 1 х 50 н UCI зонд, 1 х 2 ГБ SD-карта, 1 х USB кабель, 1 х ПК программное обеспечение, 1 х руководство пользователя
