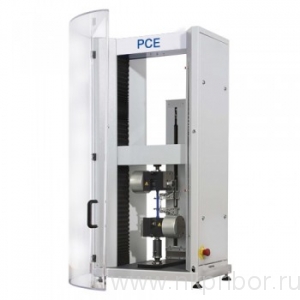

Универсальные испытательные машины PCE-UTU 10
Арт PCE-UTU 10
Универсальная испытательная машины PCE-UTU на сжатие, растяжения, испытаний на изгиб. Рабочий диапазон 10, 30, 50 и 100 кН
|
Универсальная испытательная машина PCE-UTU |
|||
|
Универсальная испытательная машина PCE-UTU - это профессиональная машина для проведения испытаний на разрыв, сжатие, изгиб. Рабочий диапазон машин этой серии составляет 10, 30, 50 и 100 кН. При испытании на разрыв используется стандартная методика с разрушение исследуемого образца. При этом образцы стандартного сечения подвергаются предельной нагрузке с последующим разрушением. Растяжение образцов происходит плавно с равномерным распределением усилия. |
|||
|
|
|||
| - диапазон измерений: 0,2 ... 100 кН - точность: 0,5 - огромные возможности по конфигурированию и адаптации под вашу задачу - управляемый мотор постоянного тока |
- вариативная скорость движения приводов |
||
Технические характеристики: |
|||
Испытательная машина/ стенд PCE-UTU 10 |
|||
| номинальная нагрузка | 10000 Н | ||
| Класс точности | 0,5 / EN 7500-1 | ||
| Привод | управляемый мотор постоянного тока | ||
| Скорость | 0,001 ... 500 мм/мин, дискретность: 1 µm | ||
| Линейка перемещения | инкрментальная | ||
| Номинальный ход | 1000 мм (без дополнительных адаптеров) | ||
| Высота испытательного контура | 450 мм | ||
| Питание | 230 V AC, 50 Hz | ||
| Направляющие |
2 направляющие колонны Цвет: RAL 7035 |
||
| Ограждения безопасности | покрытие из макролона концевые выключатели для автоматического отключения при открытии двери |
||
| Габариты | HxBxT 1330 x 650 x 530 мм | ||
| Вес | 140 кг | ||
Электронная динамическая ячейка для машин серии UPM |
|||
| Блок встроен в подвижную каретку для проведения испытаний на СЖАТИЕ И РАСТЯЖЕНИЯ | |||
рабочий диапазон |
200 ... 100000 Н |
||
| номинальное значение | 2 мВ/В | ||
| относительная погрешность | ±0,1 % | ||
| линейность | ±0,02 % | ||
| плавающая ошибка | ±0,03 % через 30 мин ±0,07 % через 8 часов |
||
| класс точность | nach EN ISO 7500-1, класс 0,5 | ||
| перегрузка | 50 % | ||
| Класс защиты | IP 67 | ||
| Модуль TEDS | встроенный, в соответствии с IEEE 1451-4 автоматическое определение положения сенсора |
||
|
|
|||
| Рабочая частота | 1 кГц | ||
| Дисплей | LCD | ||
| Интерфейс | RS-232 | ||
| Функции |
Регулировка усилия Управления вариативными факторами измерения |
||
|
|
|||
| Процессор | 32 bit архитектура RISC | ||
| Регулирующий контур | > 1 кГц | ||
| Модуль TEDS | автоматическая индикация Стандарт IEEE 1451-4 |
||
| Интерфейс | USB 2.0 | ||
| A/D-преобразователь | 2 x 24 bit преобразователь A/D для приемника DMS Частота обновления: > 50 кГц 2 x 10 bit A/D для обработки дополнительных сигналов Частота: > 50 кГц 1 x инкрементальный сигнал для определения значения пути |
||
|
|
|||
| Функции |
- Набор инструментов для свободного программирования - Встроенное руководство пользователя |
||
| Базовая конфигурация для испытания материалов | 1 x протокол для стандартных испытаний 1 x протокол испытаний на усилия сжатия, растяжения, кручения и переменные нагрузки 1 x протокол для испытания пружин сжатия и растяжения |
||
|
|
|||
|
1 xуниверсальная испытательная машинаPCE-UTU в выбранной конфигурации, 1 x испытательная ячейка (включения требуемые подключения, штекеры, розетки, кабельные линии), 1 x управляющая электроника, 1 x контрольный блок, 1 x программное обеспечение, 1 x руководство пользователя |
|||
