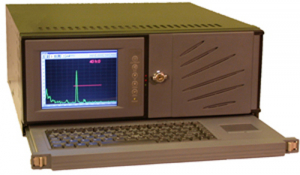

Универсальный многоканальный ультразвуковой дефектоскоп ИНТРОТЕСТ-2 с поверкой

Технические характеристики

Модификация

Интротест-2.1

Интротест-2.2

Интротест-2.3

Диапазон частот, МГц

0,7 - 14

0,6 - 18

0,8 - 30

Диапазон контроля, мм

4800

Скорость ультразвуковой волны, м/с

500 - 10000

Количество каналов

1 - 64

Генератор:

Амплитуда зондирующего импульса, В

Длительность зондирующего импульса, мкс

Максимальная частота следования зондирующих импульсов, кГц

125; 300

≤350

1

150; 250

80 - 480

4

50 - 300

50 - 200

20

Усилитель:

Максимальная чувствительность, мкВ

входное сопротивление, Ом

100

50; 300

60

50; 300;

40

50

Регулировка усиления, дБ:

диапазон

шаг регулировки

100

0,1

100

0,1

100

0,1

Задержка нуля, мкс

0 - 800

0 - 800

0 - 200

Задержка развертки, мкс

0 - 800

0 - 800

0 - 200

Дискретность при измерении расстояний, мм:

в режиме дефектоскопа

в режиме толщиномера

0.1

0,001

0.1

0,001

0.1

0,001

Погрешность глубиномера, мм:

в режиме дефектоскопа

в режиме толщиномера

± (0,5 + 0,01×x)

± (0,002 + 0,005×x)

Представление сигналов на дисплее

В детектированном виде

В высокочастотном виде

Способы измерения амплитуды сигнала

Относительно начала отсчета в дБ

Превышение над уровнем строба в дБ

Типы разверток

А, В, С - сканы

Автоматическая сигнализация дефектов

Два независимых строба

Световая и звуковая сигнализация

Временная регулировка чувствительности:

Диапазон

Длительность зоны ВРЧ, мкс

Количество точек кривой ВРЧ

24

0,2 - 800

20

80

0,2 - 800

20

80

0,2 - 200

20

Характеристики цифрового глубиномера:

Способы измерения

Измеряемые величины

По пику; по фронту; по переходу через «0»

Координаты X, Y; толщина; интервал между двумя сигналами;

Режим стоп-кадр

Заморозка А-скана

Память

Непрерывная запись в процессе сканирования А, В, С-сканов с параметрами сигнала в стробе;

сохранение настроек дефектоскопа

и параметров ПЭП

Режим толщиномера:

Диапазон толщин, мм

Погрешность толщиномера, мм

0,2 - 2400

± (0,005 + 0,005×L)

Характеристики дисплея

Варианты исполнения:

Встроенный LCD-дисплей 6";

Стандартный SVGA-дисплей;

Сенсорная панель.

Представляемая информация

Информация о текущих и сохраненных настройках

Просмотр сохраненных результатов контроля

Возможности коммуникации

Ethernet;

16 дискретных входов/выходов

Питание

220 В

Температурные пределы эксплуатации дефектоскопа

5 - 40 °С

Массо-габаритные характеристики

В зависимости от исполнения

Преобразователи

По заказу комплектуется преобразователями

Комплектация

В зависимости от исполнения

Гарантия

Гарантия 12 месяцев
