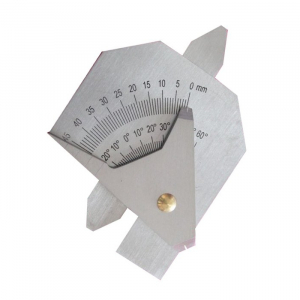

Шаблон WG-1 с калибровкой
Арт WG-1
Шаблоном WG1 измеряется смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, ширину шва, глубину подреза и т.д.
Универсальный шаблон сварщика WG-1 изготавливается в соответствии с ТУ 427600-088-4407661-2017 «Универсальные шаблоны сварщика. Общие технические условия». Шаблон WG-1- это импортный аналог российского УШС-4. Конструктивно шаблоны состоят из основной шкалы, измерителя высоты, измерителя глубины подреза и универсального измерителя.
Шаблоном WG1 измеряется смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, ширину шва, глубину подреза и т.д.
Измеритель WG1 состоит из четырех компонентов: основной шкалы, измерителя высоты, измерителя глубины подреза и универсального измерителя. Применяется для измерения смещения, угла кромки, высоты, ширины зазора и глубины подреза сварного шва, и др. и подходит для контроля котлов, мостов, кораблей, сосудов давления и труб нефтяного сортамента.
Технические характеристики:
Контролируемый параметр | Шаблон WG-1 | |
Диапазон измерения | Погрешность | |
Линейная шкала | 0-40 мм | ±0,1 мм |
Измерение смещения | 0-15 мм | ±0,1 мм |
Измерение угла кромки | 90-150° | ±30’ |
Измерение величины зазора | 0-5 мм | ±0,2 мм |
Измерение высоты стыкового шва | 0-12 мм | ±0,2 мм |
Измерение углового шва | 0-20 мм | ±0,2 мм |
Измерение высоты углового шва (катет) | 0-20 мм | ±0,2 мм |
Измерение ширины шва | 0-40 мм | ±0,2 мм |
Измерение глубины подреза | 0-7 мм | ±0,1 мм |
Поставляется с метрологической аттестацией.
Гарантийный срок эксплуатации - 1 год.
Отзывы
Характеристики
| Производитель: | Россия |
| ГОСРЕЕСТР: | Нет |
