Шаблон WG-12

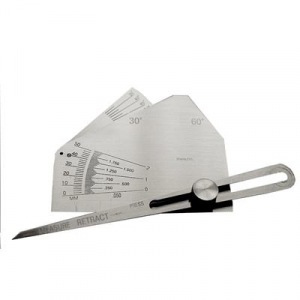

Универсальный шаблон сварщика WG-12 (SKEW-T FILLET WELD GAUGE, измеритель отклонений сварного шва) изготавливается в соответствии с ТУ 427600-088-4407661-2017 «Универсальные шаблоны сварщика. Общие технические условия» и используется для контроля параметров угловых и тавровых соединений сваренных под углом больше или меньше 90°.

Основное конструктивное отличие данной модели это удлинённая планка дающая возможность проводить измерения там, где не могут быть использованы шаблоны других конструкций. Помимо контроля самого шва, шаблон имеет шкалу для измерения тупых и острых углов сварных заготовок.

Данным шаблоном можно пользоваться вместе с входящей в комплект поставки линейкой сварщика. Линейка используется для расчета катета угловых и тавровых соединений сваренных под ассиметричным (тупым или острым) углом. Такой карманный калькулятор может быть полезен при составлении проектной документации, в работе дефектоскопистов и надзорных органов, когда необходимо оперативно рассчитать размер катета и тут же сверить действительное значение с предписанием норматива (в том числе ГОСТ 23518-79). Использование линейки сварщика снимает необходимость применения тригонометрических функций и логарифмической линейки обычно используемой в таких случаях.

Технические характеристики

Диапазон измерений – 0-50 мм

Диапазон измерений угловой шкалы – 32,5-90°

Габаритные размеры – 130х62х14 мм

Материал – нержавеющая сталь

Гарантийный срок эксплуатации – 1 год (не менее). Поставляется с метрологической аттестацией.
